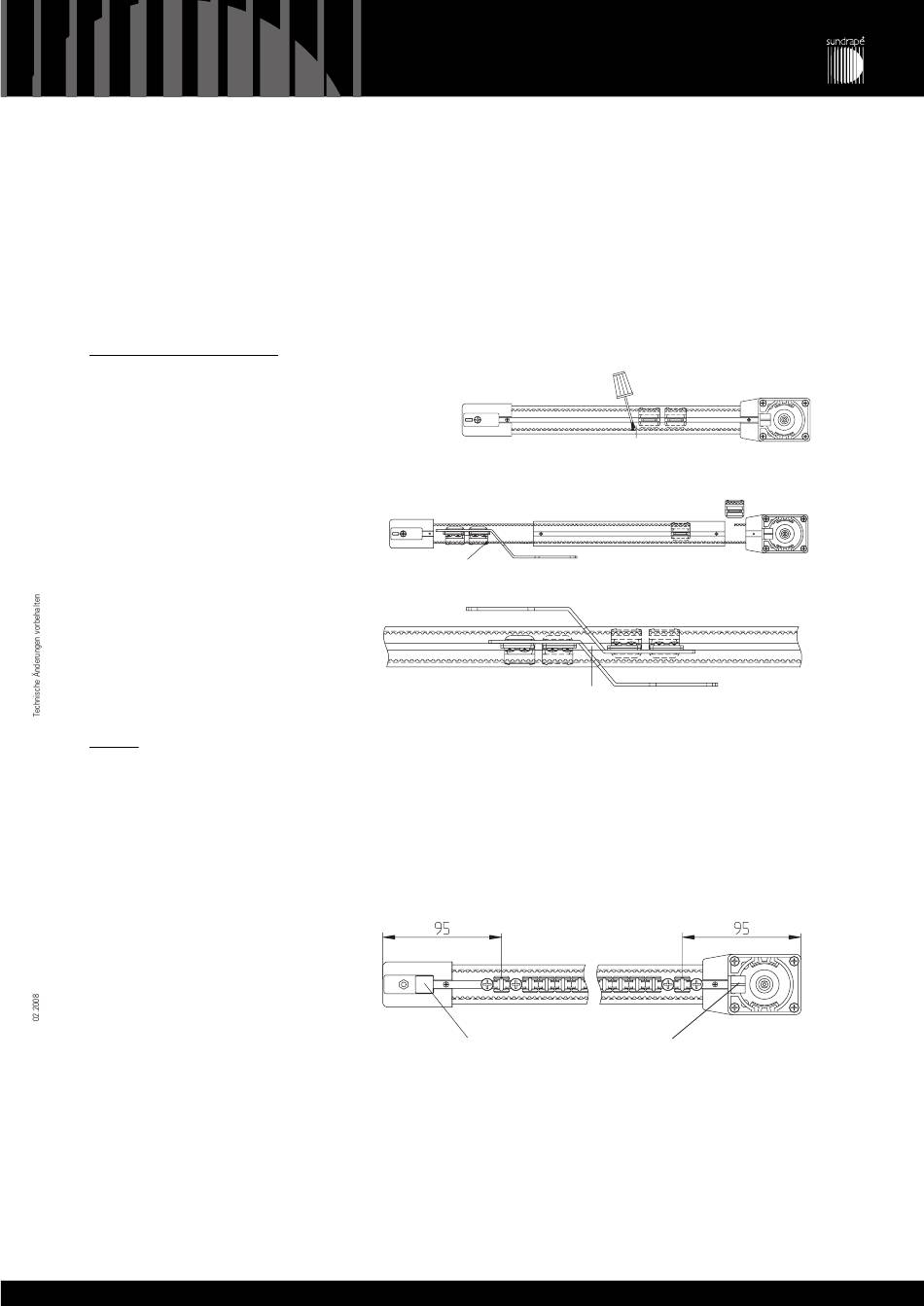

sundrape 5060 Bauanleitung Seite 2

Mit dem Montagehaken 301 463 wird der Zugwagengleiter durch das Profil zurück gezogen, bis er vorne bündig abschließt (3).
Richtige Bandlänge abmessen und Zahnriemen mit Seitenschneider ablängen:
AL bis 7000 mm ⇒
Überstand über Schienenende AS 97 mm
AL über 7000 mm ⇒
Überstand über Schienenende AS 93 mm
Ist der Zahnriemen auf Maß abgeschnitten, kann das Schienengetriebe aufgesteckt werden: Dazu das herausstehende Rie-
menende noch weiter herausziehen, durch das Schienengetriebe führen und den zweiten Zugwagenkörper am Ende bündig auf-
stecken. Den Zugwagengleiter in die Schiene führen und das Schienengetriebe aufstecken.
Die Zahnriemenlänge ist richtig bemessen, wenn die Zugwagengleiter 6-8 mm auseinander stehen.
Zahnriementrieb, Behang 2-teilig:
Vorgehensweise zunächst wie „Behang 1-teilig".
Anschließend Schienenmitte mit Bleistift markie-
ren und Zugwagengleiter genau zur Mitte ver-
schieben (4). Mit Lackstift am Riemen die Mitte
markieren, überschüssige Farbreste ansch-
ließend entfernen.
Schienengetriebe und Schienengegenlager jetzt
wieder abziehen und den NS-seitigen Zugwagen
mit Überlaufbügel genau vor der Markierung auf
den Zahnriemen aufstecken (5). Danach die
„offenen" Zugwagengleiter mit Montagehaken
zueinander schieben, Schienengetriebe und
Gegenlager wieder aufstecken und den AS-
seitigen Zugwagen mit Überlaufbügel montie-
ren, Sicherungsclip aufstecken. Zuletzt Zugbügel
zur Mitte schieben: beide Zugbügel treffen sich
genau in der Mitte (6).
Hinweis: Je nach Bedienungsseite linken oder rechten Bügel einsetzen, bei mittig schließenden Anlagen zwei linke oder rechte
Bügel verwenden. Das Zugbügelende weist immer Richtung NS-Seite bzw. bei mittig schließenden Anlagen zur Anlagenmitte.
6.
Schienengetriebe, Gegenlager (bei Tandemantrieb zwei Schienengetriebe) und Schienenprofil von innen mit je einer Senkblech-
schraube 2,9x9,5 verschrauben.
7.
Den Zugbügel falls erforderlich von Hand soweit vom AS-Getriebe wegziehen, dass die Laufrollen oder Gleiter eingesetzt werden
können.
8.
Laufrollen oder Gleiter (Sorte nach Auftrag) ent-
sprechend der benötigten Anzahl durch die
Getriebeöffnung in die Schiene führen. Bei
mittig schließenden Anlagen NS-seitig dazu den
Deckel des Gegenlagers abschrauben. Die
jeweils erste Laufrolle AS-seitig und NS-seitig
auf 95 mm mit Feststellern festsetzen (7). Die
Feststeller werden wie die Laufrollen über die
Getriebeöffnung eingesetzt. Deckel des Gegen-
lagers anschließend wieder anschrauben.
ELEKTROVORHANGZUG 5060
Schienenmitte markieren
Markierung auf Riemen mit Lackstift
Zugwagen auf Markierung setzen
Markierung
Schienenmitte
Öffnung für Laufrollen oder Gleiter
BAUANLEITUNG
(4)
(5)
(6)
(7)
(4)
2
