Inhaltszusammenfassung für lb Lautsprecher DL-A 2.4 DSC AlArray

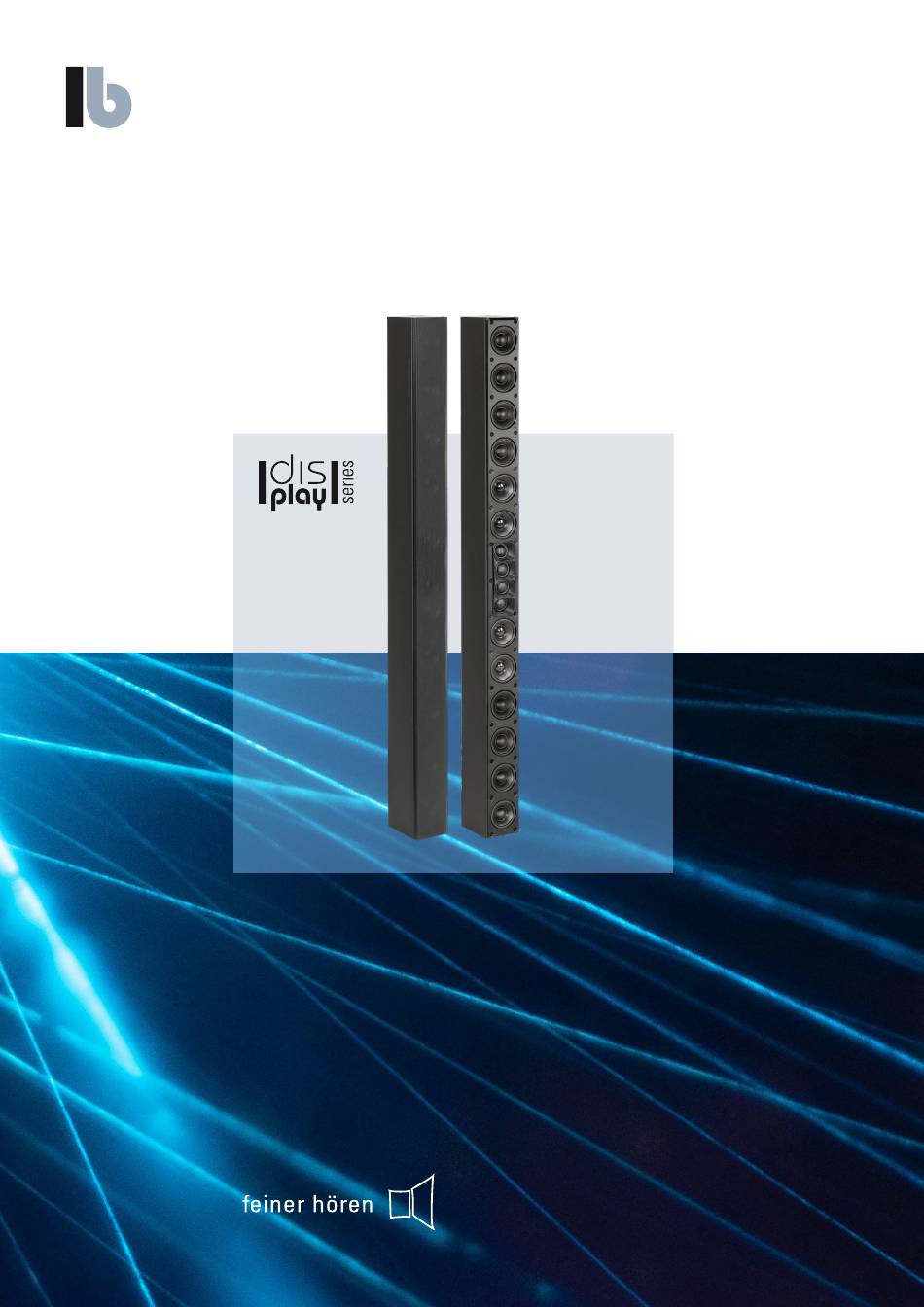

- Seite 1 Bedienungsanleitung DL-A 2.4 DSC AlArray Displaylautsprecher...
- Seite 2 Sonderausführungen mit individuellen Abmessungen Die Sonderausführungen unserer Displaylautsprecher und Soundbars fertigen wir passend zum jeweiligen Display-Modell auf Maß. Durch die exakte Anpassung werden Display und Lautsprecher zu einer optischen Einheit. DL-A 2.4 AlArray Sonderausführungen: Gesamthöhen von 1080 bis 2380 mm...
- Seite 3 Beschreibung DL-A 2.4 DSC AlArray ..........5 Technische Daten DL-A 2.4 DSC AlArray ........6 Abmessungen DL-A 2.4 DSC AlArray ..........7 Anschlüsse und Bedienelemente DL-A 2.4 DSC AlArray ....8 Einstellungen und Bedienung über die LB AUDIO CONTROL Software ..........9-12 Montage mit DL-VESA Halterungen ..........
- Seite 4 Allgemeine Sicherheitshinweise ACHTUNG! THIS UNIT MUST Service und Reparaturen dürfen nur durch Fachpersonal erfolgen, öffnen Sie nicht das Gehäuse. Im Geräte inneren BE EARTHED! sind keine Bedienelemente oder Bauteile, die ein Öffnen des Gehäuses erfordern. Sollte das Gehäuse durch Fach- personal geöffnet werden, muss das Gerät vorher vollständig von der Netzspannung getrennt sein.
- Seite 5 Beschreibung DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Aktives Stereo-Displaylautsprecher-Paar mit einstellbarer vertikaler Abstrahlrichtung Beschreibung Das DL-A 2.4 DSC AlArray ist ein High-End-Displaylaut- sprecher-Paar mit einstellbarer vertikaler Abstrahlrichtung für die Installation an großformatigen Displays, LCD Split...
- Seite 6 Technische Daten DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Technische Daten Modell Version Standardmodell, Höhe 1080 mm, Prinzip Aktives DSP-gesteuertes DL-A 2.4 DSC AlArray 16-Kanal-Line Array-Paar mit über schwarz, Paar Software einstellbarer vertikaler Abstrahlrichtung Sonderausführungen passend zur Displayhöhe Linker Lautsprecher mit Verstär-...
- Seite 7 Jack 3.5 mm to Cinch, 1.5 m Cord Symmetric Stereo Input with pluggable connectorc (cable not included) Abmessungen DL-A 2.4 DSC AlArray / DL-A 2.4 DSC AlArray DANTE Individuelle Displaylautsprecher von 1080 mm bis 2350 mm Höhe DL-A 2.4 2350 DL-A 2.4 2000 DL-A 2.4 1600 DL-A 2.4 Standard...
- Seite 8 Anschlüsse und Bedienelemente DL-A 2.4 DSC AlArray Left speaker Right speaker Backside Verkabelung passive active DC Cable Power Supply CCE Power Cord 1.5 m 24 V DC 220 watts Lenght 1.5 m 16-pole cable with connectors 5 m Optical SPDIF (Toslink), cable not included...
- Seite 9 Einstellungen und Bedienung über LB AUDIO CONTROL Software Browserbasierte App für die Steuerung und Programmierung von LB-Geräten mit Digitalen Signalprozessoren (DSPs), (PA-DSC Series Endstufen, PAS-DSC Series Mini-Endstufen, DL-A DSC aktive Displaylautsprecher, ZL-A DSC aktive Line Arrays) Installation Die LB AUDIO CONTROL App finden Sie auf unserer Website www.lb-lautsprecher.de im Menüpunkt Download Software. Software für unsere Produkte ab September 2022 LB AUDIO CONTROL für Windows 64 Bit + Mac OS Folgen Sie den Schritten während des Setups.
- Seite 10 DEVICE-Fenster Im DEVICE-Fenster wird das geöffnete Gerät mit allen Ein-und Ausgängen angezeigt. Hier können die Einstellungen der Inputs und Outputs vorgenommen werden. Link Bei gelinkten Kanälen werden die DSP-Matrix Speaker Parameters Einstellungen des jeweils linken Kanals In der DSP Matrix können die Input-Kanäle per Klick geöffnet und auf den rechten übertragen.
- Seite 11 Einstellung der vertikalen Abstrahlrichtung (Speaker Parameters) Die Displaylautsprecher DL-A 2.4 DSC AlArray haben eine einstellbaren vertikale Abstrahlrichtung um die Schallabstrahlung auf den Publikumsbereich richten zu können. Über die Abstrahlrichtung können Reichweite und Gleichmäßigkeit der Lautstärke im Publikumsbereich optimiert werden, außerdem werden störende Reflexionen von der Rückwand des Raumes vermieden.
- Seite 12 CHANNEL-Fenster In den CHANNEL-Fenstern werden die Einstellungen der einzelnen Kanäle vorgenommen. Input-Fenster Delay bis 100 ms Limiter Kompressor pro Kanal pro Kanal pro Kanal Input Gain + Level Meter LB AUDIO CONTROL Netzwerk-Befehle FUNKTION BEISPIEL Input Gain: http://<DSC-IP>/cmds/gain/[1...16]/i/[-72.0...24.0] http://192.168.100.151/cmds/gain/1/i/-6 Input Mute: http://<DSC-IP>/cmds/[mute|unmute]/[1...16]/i http://192.168.100.151/cmds/mute/2/i http://192.168.100.151/cmds/unmute/7/i...
- Seite 13 Montage mit DL-VESA Halterungen Variante G Schrauben M6×16 bei einem flachem Display und den Tellerfedern M6 tiefen Displaylautsprechern DL-A 2.4 Träger werden die T-Winkel nach vorne mon- L-Winkel Schrauben M6×16 tiert um den Abstand auszugleichen Tellerfedern M6 Schlossschrauben M6×16 T-Winkel Links Muttern M6 Tellerfedern M6 T-Winkel Rechts...
- Seite 14 Montage mit WH 80 Halterungen L-Winkel B L-Winkel A Die Wandhalterung WH 80 ist für einen Wandabstand von 35 bis 110 mm einstellbar. (Pro Lautsprecher-Paar werden 2 Paar benötigt) Abmessungen L-Winkel B L-Winkel A Wandabstand von 35 – 110 mm L-Winkel B Wandabstand von 35 –...
- Seite 15 Montage mit SH 50 Halterungen Die Schwenkhalterunghalterung SH 50 hat einen Wandabstand von 33 mm und ist bis zu 45° schwenkbar. (Pro Lautsprecher-Paar werden 2 Stück benötigt) Abmessungen L- Winkel U-Bügel L- Winkel U-Bügel 74,5 74,5 16,3 74,5 16,3 74,5 Die L-Winkel werden mit den mitgelie ferten Der U-Bügel wird an der Wand befestigt Die Lautsprecher können bis zu 45°...
- Seite 16 Displaylautsprecher und Soundbars LB Lautsprecher und Beschallungstechnik GmbH info@lb-lautsprecher.de www.lb-lautsprecher.de www.feiner-hoeren.de @LB_Audio_Components Tel +49 89 1893109-0 · Fax -29 Abb.: GE Additive, Garching / Medienräume Kapellenstr. 10 2/2024 85622 Feldkirchen Änderungen und Irrtümer vorbehalten. bei München © LB Lautsprecher und Beschallungstechnik GmbH...
