Inhaltszusammenfassung für RCRCM BLADE

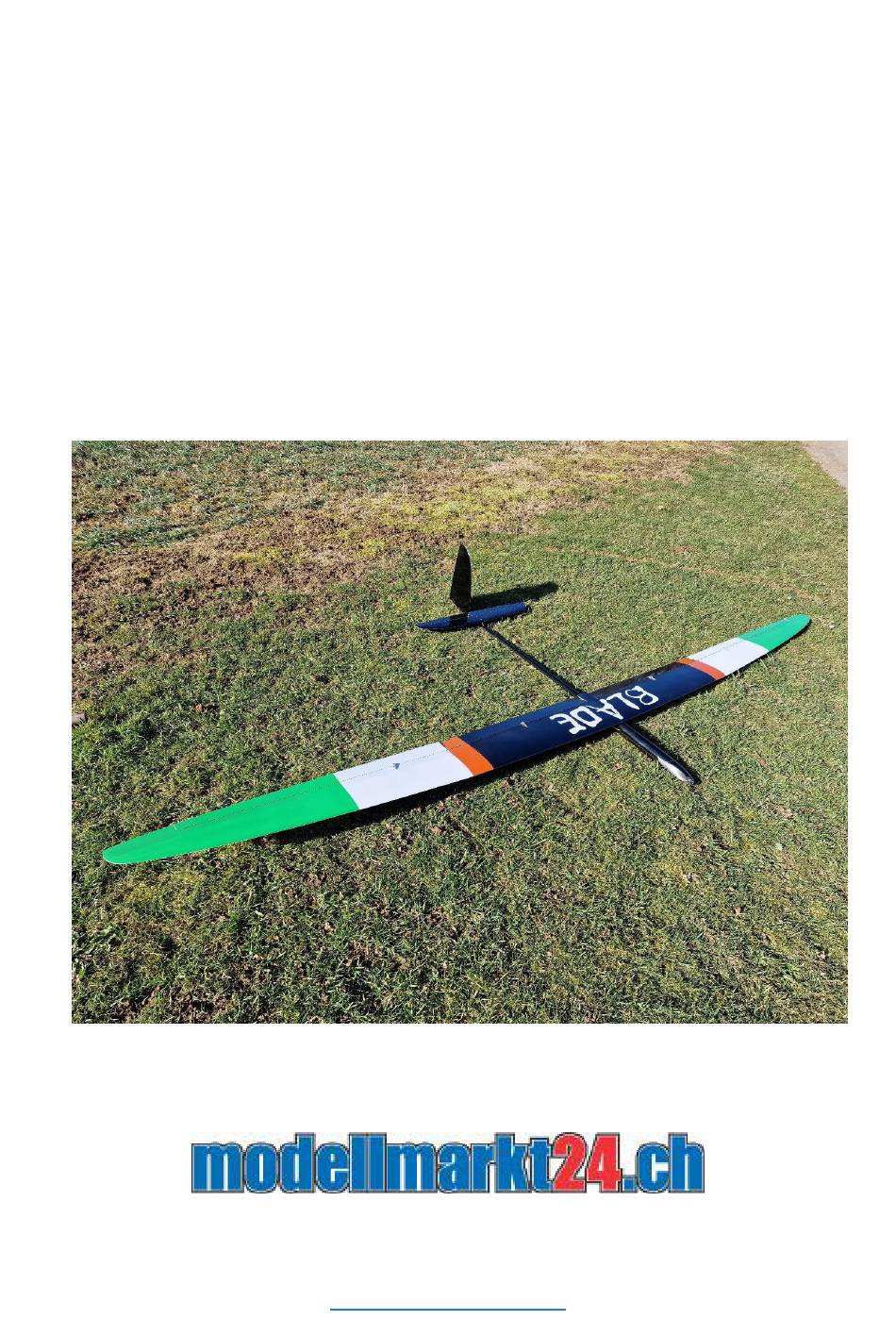

- Seite 1 Bauanleitung BLADE Elektrothermiksegler Chr.-Kunz-Olympiastr. 10b, 3714 Frutigen, Schweiz www.modellmarkt24.ch...
- Seite 2 BLADE Sicherheitshinweise für Modellmarkt24-Flugmodelle Das Modell ist KEIN SPIELZEUG im üblichen Sinne. Mit Inbetriebnahme des Modells erklärt der Betreiber, dass er den Inhalt der Betriebsanleitung, besonders zu Sicherheitshinweisen, Betriebsbeschränkungen, Haftpflicht, Mängel und Restrisiken kennt, und inhaltlich nachvollziehen kann. Dieses Modell darf nicht von Kindern unter 14 Jahren betrieben werden. Betreiben Minderjährige das Modell unter der Aufsicht eines, im Sinne des Gesetzes, fürsorgeplichtigen...
- Seite 3 BLADE Funkstörungen müssen Sie den Betrieb Ihres Modells einstellen! - Sie dürfen Ihr Modell erst in Betrieb nehmen, nachdem Sie einen kompletten Funktionstest und einen Reichweitentest, gemäß der Anleitung Ihrer Fernsteuerung, erfolgreich ausgeführt haben. Das muss vor jedem Flug gemacht werden.
- Seite 4 BLADE Wichtiger Hinweis Bei Verwendung von Sekundenkleber, diesen unbedingt vor Gebrauch auf Verträglichkeit mit dem zu klebenden Material prüfen. Sekundenkleber härten u.U. innerhalb von Sekunden aus, daher nicht mit den Fingern und anderen Körperteilen in Verbindung bringen. Zum Schutz der...
- Seite 5 Schalenbauweise mit einem super Preis-Leistungsverhältnis. Geeignet für alle die in die F5J Klasse einstiegen wollen oder Profis, die einen günstigen F5J Flieger Ihr Eigen nennen wollen. Der Blade F5J hat 3.292m Spannweite und fliegt erstaunlich in thermischen Bedingungen und auch bei höherer Geschwindigkeit.
- Seite 6 BLADE Lieferumfang - RCRCM Blade F5J CFK, ARF - Kleinteile und Zubehör - Schutztaschen-Set Farben / Design der BLADE ist in 4 verschiedenen Farben erhältlich. Farbe Farbe - Rumpf: Schwarz - Rumpf: Schwarz - Fläche oben: - Fläche oben: Rot/Weiss/Gelb/Schwarz Rot/Weiss/Blau/Schwarz - Fläche unten:...
- Seite 7 BLADE Farbe Farbe - Rumpf: Schwarz - Rumpf: Schwarz - Fläche oben: - Fläche oben: Gelb/Weiss/Blau/Schwarz Grün/Weiss/Rot/Schwarz - Fläche unten: - Fläche unten: Blau/Weiss/Gelb/Schwarz Rot/Weiss/Grün/Schwarz - Beschriftung: Weiss - Beschriftung: Weiss Artikel-Nr.: 54481 Artikel-Nr.: 54483 Artikel-Nr.: 54483 ARF Version Der Flieger kommt in einem guten Vorfertigungsgrad daher. Für den geübten Modellbauer ist das Modell in wenigen Stunden Arbeit fertiggestellt.
- Seite 8 BLADE Benötigtes Zubehör (nicht im Bausatz enthalten) Servostecker mit Kabel MTX-Stecker und Buchse 4 Pol Stecker mit Buchse Simprop ca. 3 ml Servokabel 3 - Adrig Div. Schrumpfschlauch KST X08H Servos (Quer- &. Wölb Klappen) KST X08 Servos (Höhen &.
- Seite 9 BLADE Der Zusammenbau Dieses Bauanleitung zeigt eine von mehreren Möglichkeiten wie man den BLADE bauen kann. Dieser Vorschlag ist entstanden aus unserer langen Erfahrung mit ähnlichen Modelltypen. Im Lieferumfang enthaltene Komponenten: 1. Servobrett HLW und SLW mit Halter für Bowdenzüge (Sperrholz) 2.
- Seite 10 BLADE Und jetz an die Arbeit Wir brauchen Schleifpapier – Körnung 80, zum Aufrauen von Klebeflächen Als erstes rauen wir alle Flächen im Rumpf und den Tragflächen an, wo eine Verklebung gemacht wird. Für die Kabinenhaubenbefestigung Für dem Motorspant im Rumpf...
- Seite 11 BLADE In den Tragflächen , wo die Servohalterungen für Querruder und Wölb/Bremsklappen eingeklebt werden Als nächstes bereiten wir die Schlitze und Löcher für die Bowedenzüge, die Löcher der Tragflächenbefestigung und des Höhenleitwerks, sowie die Schlitze für die Ruderhörner vor. Mit einem 3 mm Bohrer schräg von hinten durch den Höhenruderaufsatz bis in die...
- Seite 12 BLADE An der vorderen Markierung ein 6 mm Loch durchbohren (s. Bild) Bei der hinteren Markierung ein 4 mm Loch bohren. 6 mm 4 mm Am Flügelmittelteil mit einer Ahle die 3 Markierungen vorstechen. Und mit einem 3 mm Bohrer durchbohren.
- Seite 13 BLADE Jetzt kann das Mittelstück mit den M3 Inbusschrauben auf den Rumpf montiert werden. M3 Gewindebuchsen sind im Rumpf schon eingelassen. Mittelstück wieder demontieren! Und auf der Unterseite die Öffnung zur Aufnahme des Kabelbaumsteckers auszufräsen. (4 Servos 2x QR / 2x WK)
- Seite 14 BLADE Die Rumpfröhre hinten mit Klebeband abkleben, nach Mass den Schlitz für den Seitenruder Bowdenzug anzeichnen und ausfräsen. Am Höhenruder mit Klebeband die Position des Ruderhorns festlegen, abdecken, anzeichnen und einen Schlitz fürs Ruderhorn fräsen. www.modellmarkt24.ch...
- Seite 15 BLADE Das gleiche machen wir am Seitenruder. Auch hier wird ein Schlitz ausgefräst. Auch am Mittelflügel werden die Schlitze für die Ruderhörner (Wölb/Bremsklappen) sowie den Ausschnitt für die Gabelköpfe ausgefräst. An den Aussenflügel die Position der Ausschnitte für die Querruderanlenkung und der Ruderhörner anzeichnen und...
- Seite 16 BLADE Zum Schluss fräsen wir noch die Aussparrungen für die Steckverbindung Innenfläche – Aussenfläche Querruder. Grösse ca. 14x6 mm Da wir jetzt alle Schlitze und Aussparrungen am Rumpf und an den Flächen ausgefräst haben, können wir mit der eigentlichen Montage beginnen.
- Seite 17 BLADE Montiere das Höhenleitwerk und richte das Seitenleitwerk im rechten Winkel zum Höhenruder aus. Mit ein paar Tropfen Sekundenkleber den 6 mm CFK Stab am Rumpf befestigen. Ziehe das Seitenleitwerk vorsichtig ab. Verklebe die beiden CFK Stäbe im Rumpf mit UHU Plus Endfest.
- Seite 18 BLADE Ablängen der Bowdenzüge, 1 x 85 cm und 1 x 95 cm lang Schaumstoffstücke auf die ungefähre Grösse der Rumpfröhre zuschneiden. Die Schaumstoffstücke seitlich ca. 2 mm einschneiden, Bowdenzüge eindrücken und mit Sekundenkleber sichern. (s.Foto) Die zwei Stahlbowdenzüge 0.8 mm für Seiten- und Höhenruder hinten in den Rumpf...
- Seite 19 BLADE Die beiden Stahldrähte sorgfältig nach hinten ziehen bis die Bowdenzughüllen aus dem Rumpf herausschauen. (s. Foto) Die Schaumstoffstücke vor dem einführen in den Rumpf mit ein wenig Weissleim einstreichen, hält Bombenfest. Das Servobrettchen mit dem Bowdenzugshalter verleimen, von der Kabinenhaubenöffnung in den Rumpf einführen, die...
- Seite 20 BLADE KST X08 Servos einbauen und Gestänge für Höhen-und Seitenruder anschliessen. An den Stahldrähten 0.8 mm Ø Eine Z-Biegung anbringen und direkt im Servoabtriebshebel einhängen. Variante: Kurzer Stahldraht, eine Z-Biegung anbringen und den Steuerdraht mittels Leuchtenklemmen anschliessen. So können sie die Gestänge genau justieren.
- Seite 21 BLADE Vorbereitung der Servos zum Einbauen in die Fläche. Zwischen Servorahmen und Servos legen wir eine dünne Haushaltfolie. So verhindert wir die Verschmutzung der Servos mit Leim. Schubstangen vorbereiten, 2x für QR Servos und 2x für Wölbklappen. Mit der Z-Zange abkröpfen und am Servohebel einhängen.
- Seite 22 BLADE Nach Aushärtung die Servos herausnehmen und Plastikfolie entfernen. Querruder- und Wölbklappenservo in Nullstellung bringen. M2 Klipse auf das Gewinde aufschrauben, Länge einstellen und an den Ruderörner einhängen. Nach dem Erstflug alle Ruder sauber justieren und einstellen. Dann einen Tropfen...
- Seite 23 BLADE Gebraucht wird eine MTX Buchse mit Stecker 8 Pol. 4 Servokabel ca. 16 cm länge werden an die MTX Buchse gelötet. (siehe Schema) Mit Schrumpfschlauch gut isolieren. Am Stecker werden 4 Servokabel, 2 mit einer Länge von cm für die Wölbklappen und...
- Seite 24 BLADE Stecker mit Querruderservo verlöten, mit Schrumpfschlauch isolieren und mit 5 Min. Epoxy in Aussenfläche einharzen. Stecker mit Buchse vom Innenflügel sauber ausrichten. Jetz die MTX Buchse im Mittelflügel mit 5 Min. Epoxy einharzen. Damit die Kabel im Rumpf sauber ihren Platz finden sollte die Buchse schräg nach...
- Seite 25 BLADE fehlt nur noch der Einbau des Empfänger, die Programmierung der Steuerung, Akku einsetzen und los geht’s. Wir wünschen Ihnen viele sonnige Thermikflüge und vor allem viel Spass beim Bauen und Fliegen. Paul Stürchler Modell gebaut und Baubeschreibung erstellt (April / Mai 2023) Modellmarkt24.ch...
- Seite 26 -30 -50 % Nach Belieben des Piloten Wölbklappen Masse in mm, ausser Wölb-Bremsklappen (°) Der Schwerpunkt des BLADE liegt zwischen 75 – 79 mm je nach Vorliebe des Piloten. Leichte Veränderung beim Fliegen am Hang oder in der Ebene. www.modellmarkt24.ch...
