Bticino F429G Kurzanleitung

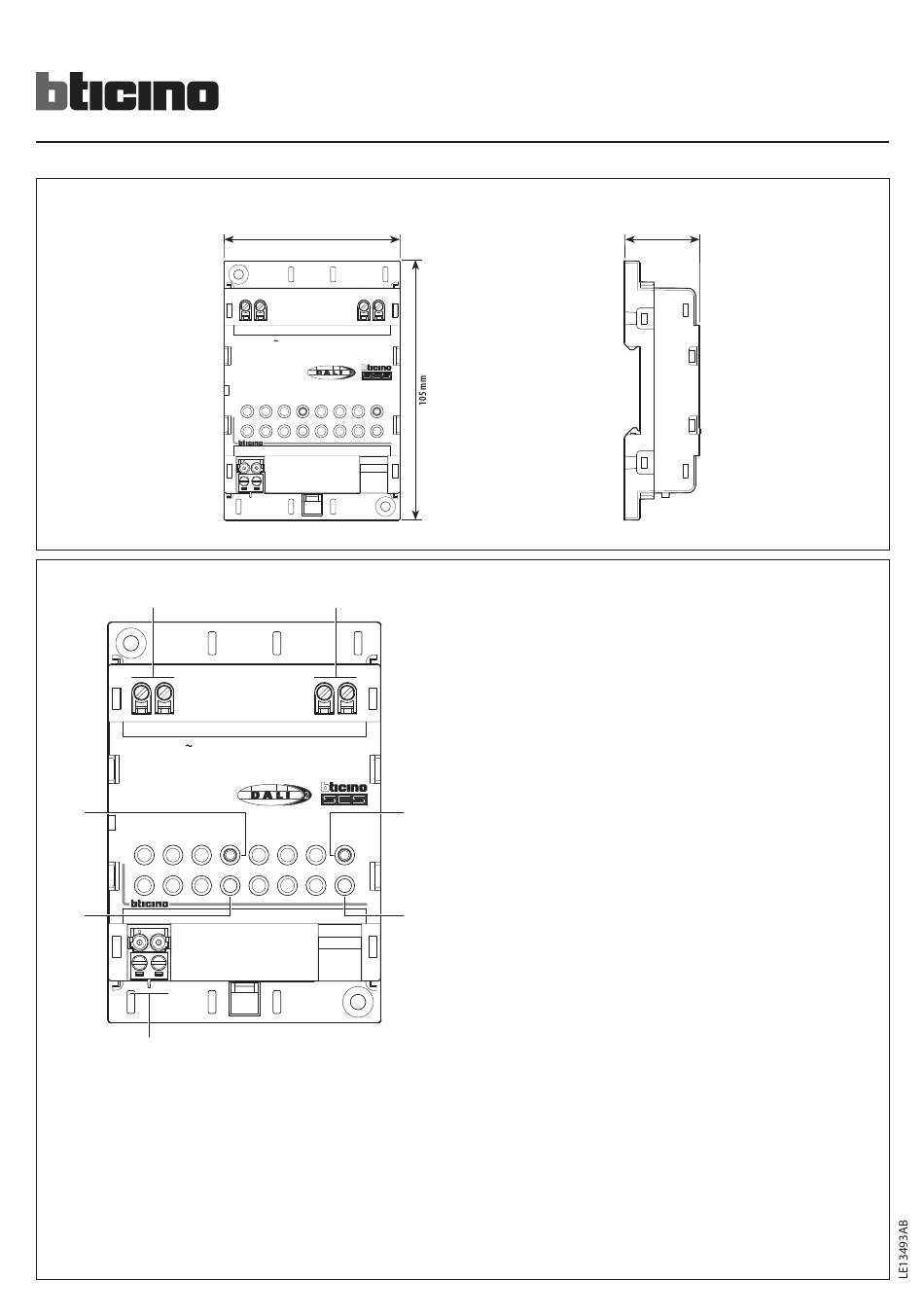

• Dati dimensionali • Dimensional data
• Descrizione • Description
1
N L
110÷240 10%V
-
70mA max 50-60Hz
IP20 T=5+40 °C
I guaranteed = 175mA
I max = 250mA
Maximum Start-up Time=25ms
7
F429G
6
5
1. PRIMARY connection clamps
2. Connections clamps for DALI GEAR control *
3. Maintenance pushbutton, simultaneous ON/OFF control of all DALI loads.
The status of the loads is not shown on the device
4. DALI output notification LED
Orange LED steady = at least one reactor on the DALI output is ON
Green LED steady = all the reactors are OFF
Orange/green LED flashing = addressing and acquisition of DALI reactors running
5. BUS SCS connection clamps
6. BUS SCS output notification LED
Green LED steady = power supply present
Orange/green LED flashing quickly = no configuration
Red LED flashing intermittently = configuration being completed
7. SCS configuration pushbutton
* Note: The device is designed to be the only BUS power supply in the system
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
For UK only: Legrand Electric Ltd Great King Street North Birmingham B19 2LF
• Données dimensionnelles
72 mm
N L DA+ DA-
DALI
110÷240 10%V
-
70mA max 50-60Hz
IP20 T=5+40 °C
I guaranteed = 175mA
I max = 250mA
Maximum Start-up Time=25ms
F429G
SCS DALI
• Description
2
DA+ DA-
DALI
SCS DALI
• Maße • Datos dimensionales
• Beschreibung • Descripción
3
1. Morsetti di collegamento PRIMARIO
2. Morsetti di collegamento comando DISPOSITIVO DALI *
3. Pulsante di manutenzione, comando ON/OFF contemporaneo di tutti i carichi DALI.
Lo stato dei carichi non viene mostrato sul dispositivo
4. Led di segnalazione uscita DALI
Led arancione fisso = almeno un reattore sull'uscita DALI è in stato ON
Led verde fisso = tutti i reattori in stato OFF
Led arancione/verde lampeggiante = indirizzamento e acquisizione dei reattori DALI
4
in corso
5. Morsetti di collegamento BUS SCS
6. Led di segnalazione uscita BUS SCS
Led verde fisso = alimentazione presente
Led arancione/verde lampeggiante rapido = nessuna configurazione
Led rosso lampeggiante intermittente = configurazione in corso
7. Pulsante per configurazione SCS
* Nota: Il dispositivo è progettato per essere l'unico alimentatore BUS del sistema
1. Bornes de branchement PRIMAIRE
2. Bornes de branchement commande DISPOSITIF DALI *
3. Bouton de maintenance, commande ON/OFF simultanée de toutes les charges DALI.
L'état des charges ne s'affiche pas sur le dispositif
4. Voyant d'indication sortie DALI
Voyant orange fixe = au moins un réacteur sur la sortie DALI est en ON
Voyant vert fixe = tous les réacteurs en OFF
Voyant orange/vert clignotant = adressage et acquisition des réacteurs DALI en
cours
5. Bornes de branchement BUS SCS
6. Voyant d'indication sortie BUS SCS
Voyant vert fixe = alimentation présente
Voyant orange/vert clignotant rapide = aucune configuration
Voyant rouge clignotant intermittent = configuration en cours
7. Bouton pour configuration SCS
* Note : Le dispositif est conçu pour être le seul alimentateur BUS du système
• Formaatgegevens • Dimensões
31,2 mm
• Beschrijving • Descrição
F429G
12/23-01 PC
