A
a

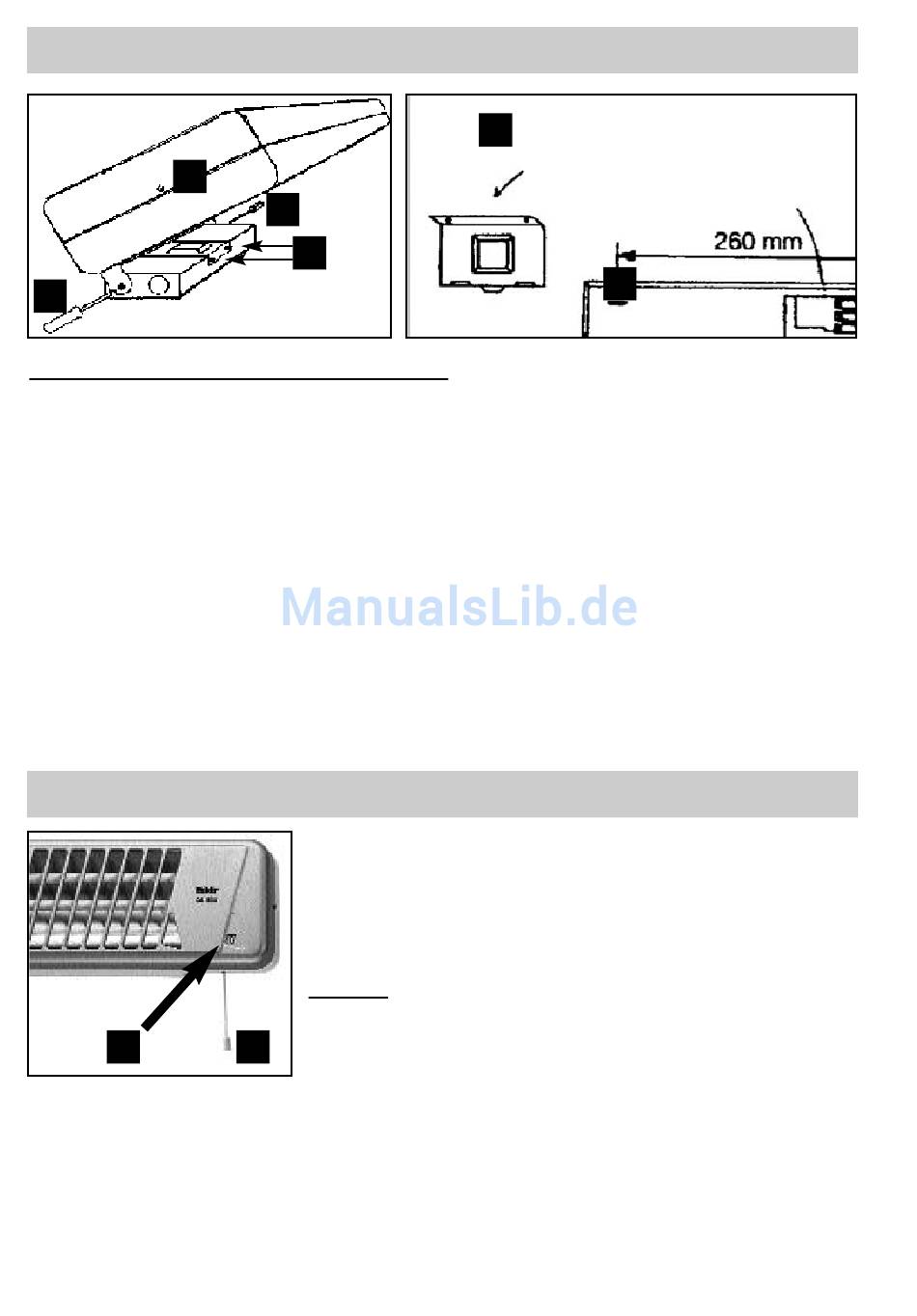

Zur Wandbefestigung wie folgt verfahren:
• Die beiden als Transportschutz in das Frontgitter gesteckten Styroporteile entfernen.
• Um den Quarzstrahler an der Wand befestigen zu können, müssen die beiden Klemm-
schrauben [a] für das Schwenkscharnier etwas gelockert werden.
• Durch Lösen der beiden Schrauben [b], können Sie die Konsolenabdeckung [c] über
der Anschlussklemme entfernen. Dadurch wird die Schwenkbegrenzung gelöst, und
Sie können den Quarzstrahler [A] nach vorne klappen.
• Unter Berücksichtigung der Mindestabstände (siehe Skizzen auf Seite 6) die Dübel-
bohrungen anzeichnen (Abstand der Bohrungen=260 mm) und Dübel einsetzen.
• Nachdem das Gerät an der Wand befestigt wurde, wird das Gehäuseoberteil [A] nach
oben geschwenkt, die Konsolenabdeckung [c] eingesetzt und angeschraubt [b].
Damit ist der Anschlussraum abgedeckt und der Schwenkbereich des Oberteils ist
individuell einstellbar. Zweckmäßigen Kippwinkel einstellen und den Schwenkmecha-
nismus durch Festdrehen der beiden Schrauben [a] fixieren.
• Stecken Sie den Netzstecker in die Steckdose, das Gerät ist nun betriebsbereit.
d
Technische Daten
Nennspannung
Nennleistung
Schutzart
Schutzklasse
Maße (BxHxT)
8
Montage
a
b
Inbetriebnahme
Das Gerät besitzt einen zweistufigen, durch einen Kordel-
zug [d] betätigten Schalter, mit dem die im Sichtfenster [e]
angezeigte Funktion gewählt werden kann:
0 = AUS
1 = 600 Watt
Hinweis: Leichte Vibrationen nach dem Einschalten, die
schrittweise abklingen, sind ein normales
Verhalten des Gerätes.
e
230 V / 50 Hz
600 W max.
IP24
I
ca. 54,5 x 14,5 x 8,5 cm
c
A
