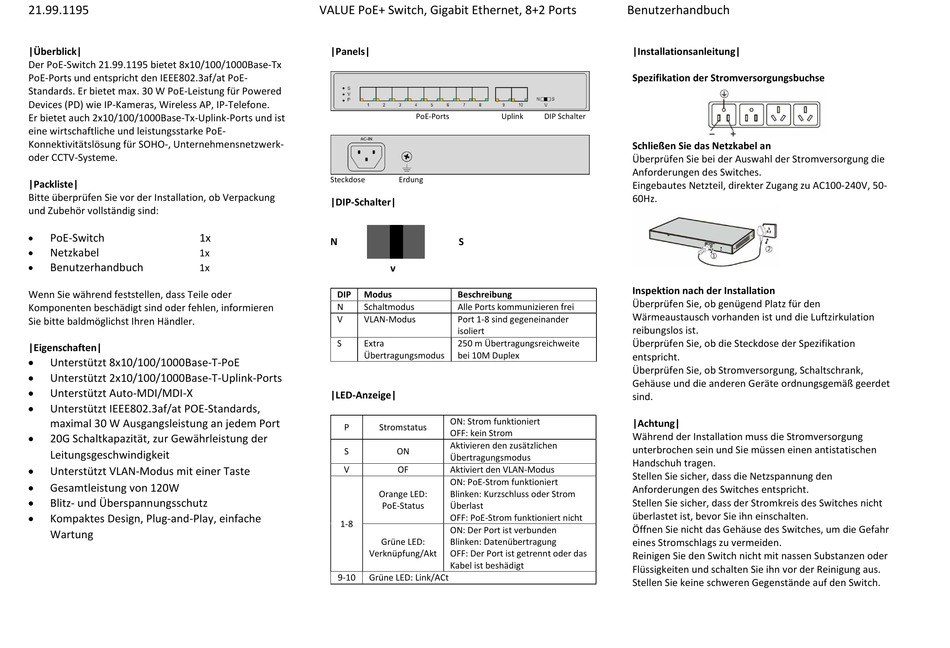

Value 21.99.1195 Benutzerhandbuch

21.99.1195
|Überblick|
Der PoE-Switch 21.99.1195 bietet 8x10/100/1000Base-Tx
PoE-Ports und entspricht den IEEE802.3af/at PoE-
Standards. Er bietet max. 30 W PoE-Leistung für Powered
Devices (PD) wie IP-Kameras, Wireless AP, IP-Telefone.
Er bietet auch 2x10/100/1000Base-Tx-Uplink-Ports und ist
eine wirtschaftliche und leistungsstarke PoE-
Konnektivitätslösung für SOHO-, Unternehmensnetzwerk-
oder CCTV-Systeme.
|Packliste|
Bitte überprüfen Sie vor der Installation, ob Verpackung
und Zubehör vollständig sind:
PoE-Switch 1x

Netzkabel
 1x
Benutzerhandbuch
 1x
Wenn Sie während feststellen, dass Teile oder
Komponenten beschädigt sind oder fehlen, informieren
Sie bitte baldmöglichst Ihren Händler.
|Eigenschaften|

Unterstützt 8x10/100/1000Base-T-PoE
 Unterstützt 2x10/100/1000Base-T-Uplink-Ports

Unterstützt Auto-MDI/MDI-X

Unterstützt IEEE802.3af/at POE-Standards,
maximal 30 W Ausgangsleistung an jedem Port

20G Schaltkapazität, zur Gewährleistung der
Leitungsgeschwindigkeit

Unterstützt VLAN-Modus mit einer Taste

Gesamtleistung von 120W

Blitz- und Überspannungsschutz

Kompaktes Design, Plug-and-Play, einfache
Wartung
VALUE PoE+ Switch, Gigabit Ethernet, 8+2 Ports
|Panels|
PoE-Ports
Steckdose Erdung
|DIP-Schalter|
N S
v
DIP Modus Beschreibung
N Schaltmodus Alle Ports kommunizieren frei
V VLAN-Modus Port 1-8 sind gegeneinander
isoliert
S Extra 250 m Übertragungsreichweite
Übertragungsmodus bei 10M Duplex
|LED-Anzeige|
ON: Strom funktioniert
P Stromstatus
OFF: kein Strom
Aktivieren den zusätzlichen
S ON
Übertragungsmodus
V OF Aktiviert den VLAN-Modus
ON: PoE-Strom funktioniert
Orange LED: Blinken: Kurzschluss oder Strom
PoE-Status Überlast
OFF: PoE-Strom funktioniert nicht
1-8
ON: Der Port ist verbunden
Grüne LED: Blinken: Datenübertragung
Verknüpfung/Akt OFF: Der Port ist getrennt oder das
Kabel ist beshädigt
9-10 Grüne LED: Link/ACt
Benutzerhandbuch
|Installationsanleitung|
Spezifikation der Stromversorgungsbuchse
Uplink DIP Schalter
Schließen Sie das Netzkabel an
Überprüfen Sie bei der Auswahl der Stromversorgung die
Anforderungen des Switches.
Eingebautes Netzteil, direkter Zugang zu AC100-240V, 50-
60Hz.
Inspektion nach der Installation
Überprüfen Sie, ob genügend Platz für den
Wärmeaustausch vorhanden ist und die Luftzirkulation
reibungslos ist.
Überprüfen Sie, ob die Steckdose der Spezifikation
entspricht.
Überprüfen Sie, ob Stromversorgung, Schaltschrank,
Gehäuse und die anderen Geräte ordnungsgemäß geerdet
sind.
|Achtung|
Während der Installation muss die Stromversorgung
unterbrochen sein und Sie müssen einen antistatischen
Handschuh tragen.
Stellen Sie sicher, dass die Netzspannung den
Anforderungen des Switches entspricht.
Stellen Sie sicher, dass der Stromkreis des Switches nicht
überlastet ist, bevor Sie ihn einschalten.
Öffnen Sie nicht das Gehäuse des Switches, um die Gefahr
eines Stromschlags zu vermeiden.
Reinigen Sie den Switch nicht mit nassen Substanzen oder
Flüssigkeiten und schalten Sie ihn vor der Reinigung aus.
Stellen Sie keine schweren Gegenstände auf den Switch.
