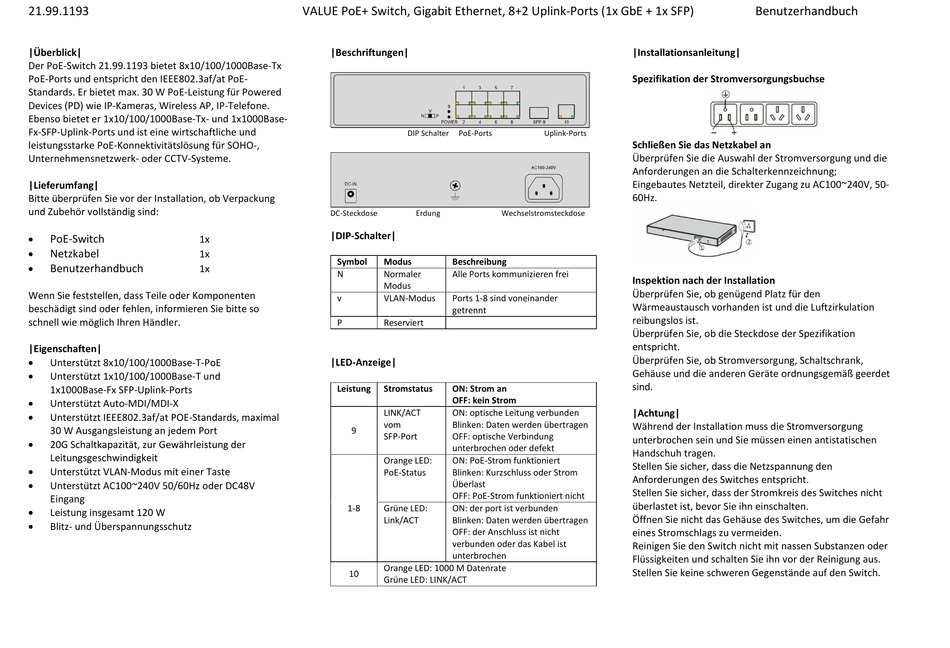

Value 21.99.1193 Benutzerhandbuch

21.99.1193
|Überblick|
Der PoE-Switch 21.99.1193 bietet 8x10/100/1000Base-Tx
PoE-Ports und entspricht den IEEE802.3af/at PoE-
Standards. Er bietet max. 30 W PoE-Leistung für Powered
Devices (PD) wie IP-Kameras, Wireless AP, IP-Telefone.
Ebenso bietet er 1x10/100/1000Base-Tx- und 1x1000Base-
Fx-SFP-Uplink-Ports und ist eine wirtschaftliche und
leistungsstarke PoE-Konnektivitätslösung für SOHO-,
Unternehmensnetzwerk- oder CCTV-Systeme.
|Lieferumfang|
Bitte überprüfen Sie vor der Installation, ob Verpackung
und Zubehör vollständig sind:
PoE-Switch
 1x
Netzkabel
 1x
Benutzerhandbuch
 1x
Wenn Sie feststellen, dass Teile oder Komponenten
beschädigt sind oder fehlen, informieren Sie bitte so
schnell wie möglich Ihren Händler.
|Eigenschaften|

Unterstützt 8x10/100/1000Base-T-PoE

Unterstützt 1x10/100/1000Base-T und
1x1000Base-Fx SFP-Uplink-Ports

Unterstützt Auto-MDI/MDI-X
 Unterstützt IEEE802.3af/at POE-Standards, maximal
30 W Ausgangsleistung an jedem Port

20G Schaltkapazität, zur Gewährleistung der
Leitungsgeschwindigkeit
 Unterstützt VLAN-Modus mit einer Taste
 Unterstützt AC100~240V 50/60Hz oder DC48V
Eingang

Leistung insgesamt 120 W

Blitz- und Überspannungsschutz
VALUE PoE+ Switch, Gigabit Ethernet, 8+2 Uplink-Ports (1x GbE + 1x SFP)
|Beschriftungen|
DIP Schalter PoE-Ports
DC-Steckdose Erdung
|DIP-Schalter|
Symbol Modus Beschreibung
N Normaler Alle Ports kommunizieren frei
Modus
v VLAN-Modus Ports 1-8 sind voneinander
getrennt
P Reserviert
|LED-Anzeige|
Leistung Stromstatus ON: Strom an
OFF: kein Strom
LINK/ACT ON: optische Leitung verbunden
vom Blinken: Daten werden übertragen
9
SFP-Port OFF: optische Verbindung
unterbrochen oder defekt
Orange LED: ON: PoE-Strom funktioniert
PoE-Status Blinken: Kurzschluss oder Strom
Überlast
OFF: PoE-Strom funktioniert nicht
1-8 Grüne LED: ON: der port ist verbunden
Link/ACT Blinken: Daten werden übertragen
OFF: der Anschluss ist nicht
verbunden oder das Kabel ist
unterbrochen
Orange LED: 1000 M Datenrate
10
Grüne LED: LINK/ACT
|Installationsanleitung|
Spezifikation der Stromversorgungsbuchse
Uplink-Ports
Schließen Sie das Netzkabel an
Überprüfen Sie die Auswahl der Stromversorgung und die
Anforderungen an die Schalterkennzeichnung;
Eingebautes Netzteil, direkter Zugang zu AC100~240V, 50-
60Hz.
Wechselstromsteckdose
Inspektion nach der Installation
Überprüfen Sie, ob genügend Platz für den
Wärmeaustausch vorhanden ist und die Luftzirkulation
reibungslos ist.
Überprüfen Sie, ob die Steckdose der Spezifikation
entspricht.
Überprüfen Sie, ob Stromversorgung, Schaltschrank,
Gehäuse und die anderen Geräte ordnungsgemäß geerdet
sind.
|Achtung|
Während der Installation muss die Stromversorgung
unterbrochen sein und Sie müssen einen antistatischen
Handschuh tragen.
Stellen Sie sicher, dass die Netzspannung den
Anforderungen des Switches entspricht.
Stellen Sie sicher, dass der Stromkreis des Switches nicht
überlastet ist, bevor Sie ihn einschalten.
Öffnen Sie nicht das Gehäuse des Switches, um die Gefahr
eines Stromschlags zu vermeiden.
Reinigen Sie den Switch nicht mit nassen Substanzen oder
Flüssigkeiten und schalten Sie ihn vor der Reinigung aus.
Stellen Sie keine schweren Gegenstände auf den Switch.
