5.4

CAN-Bus Abschirmung und Bus-Terminierung

5.4.1 Abschirmung

Die Abschirmung des Netzwerkkabels muss an jedem Red5-Gerät im CAN-Bus-
Netzwerk befestigt werden, um eine durchgehende Abschirmung über die gesamte
Länge des Netzwerks zu gewährleisten.
Die Abschirmung darf an keinem Punkt des Netzwerks geerdet werden.
Verbinden Sie die Abschirmung mit dem Abschirmungsstift (SHD) des CAN-Bus-
Anschlusses jedes Red5-Geräts im CAN-Bus-Netzwerk.

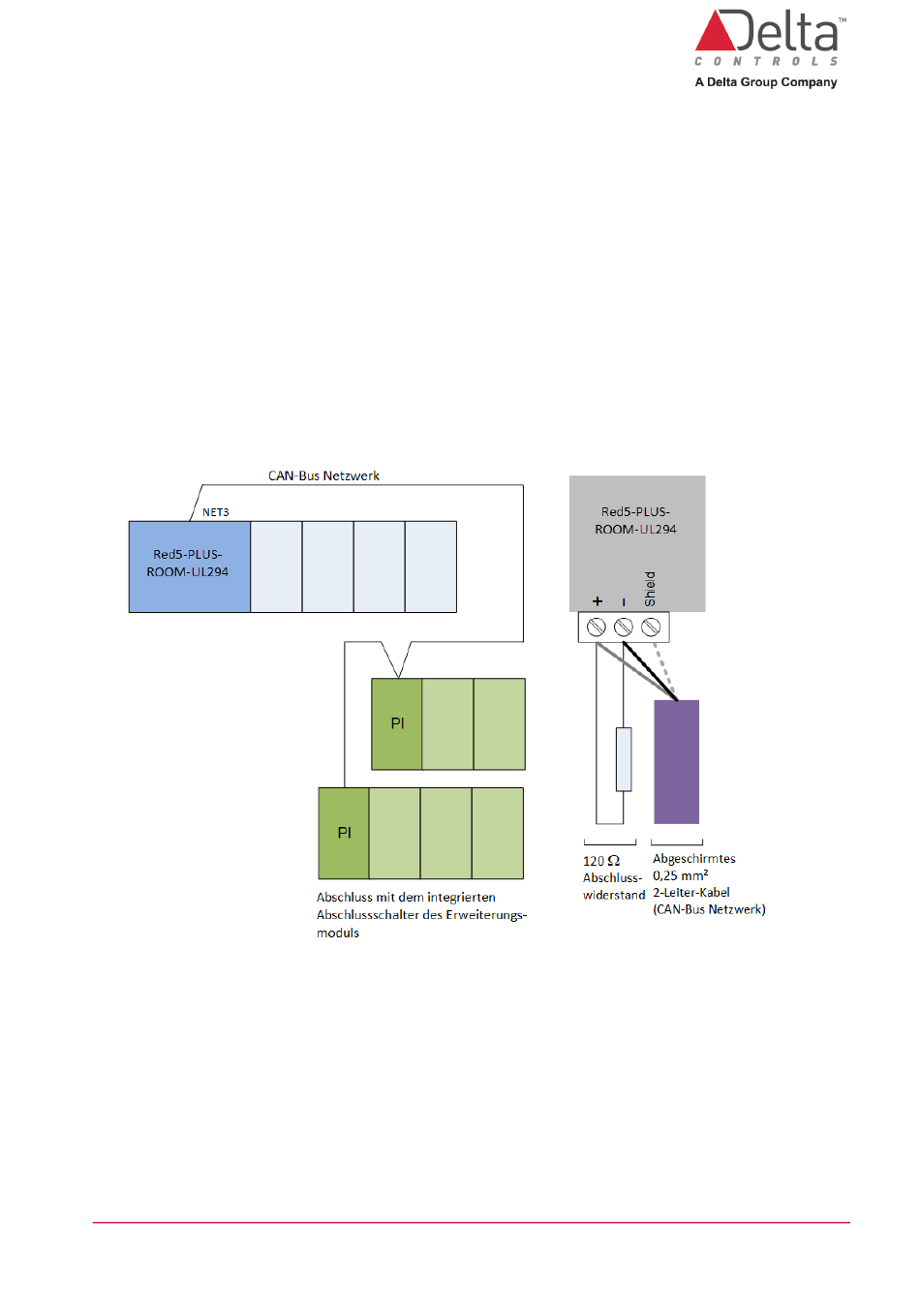

Das untenstehende Diagramm zeigt die Positionen der Terminierung an einem Beispiel
eines CAN-Bus-Netzwerks. Das Bild rechts zeigt, wie die Netzwerk- und
Schirmabschlüsse am Red5-PLUS-ROOM-UL294-Raumregler vorgenommen werden
sollten.
DE-Red5-EXPAND-04 Installationsanleitung.docx
Seite 15
© Delta Controls Germany 2023
