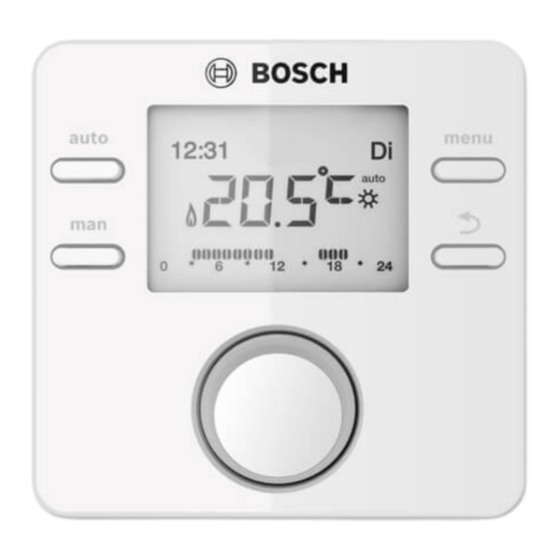

Bosch CR 100 RF Installationsanleitung
Temperaturfunkregler
Vorschau ausblenden
Andere Handbücher für CR 100 RF:
- Bedienungsanleitung (17 Seiten) ,
- Installationsanleitung für die fachkraft (32 Seiten)
Verwandte Anleitungen für Bosch CR 100 RF
Inhaltszusammenfassung für Bosch CR 100 RF

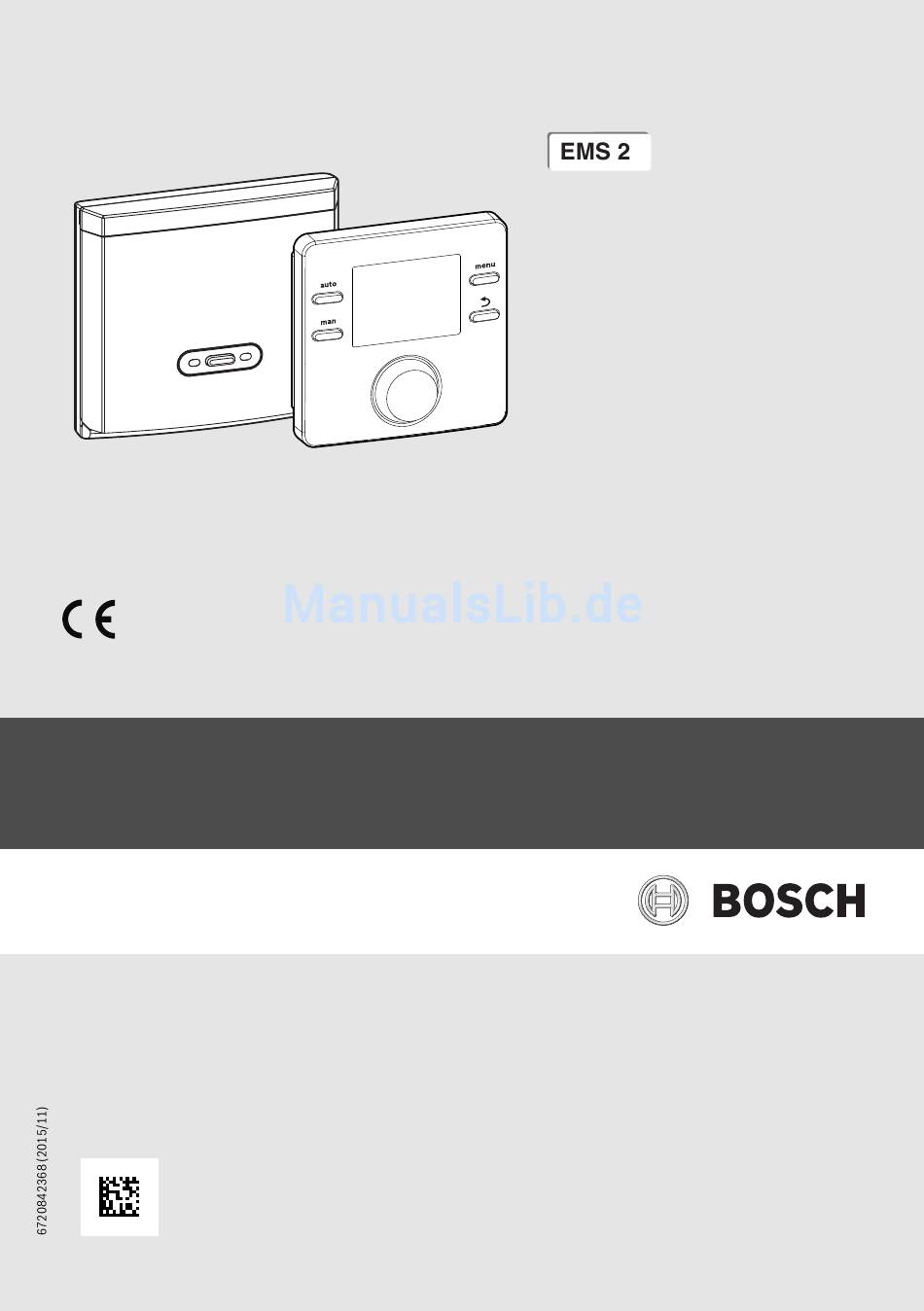

- Seite 1 0 010 007 373-001 Bedieneinheit und Funkmodul CR 100 RF | CW 100 RF Installationsanleitung für den Fachmann...
-
Seite 2: Allgemeine Sicherheitshinweise
2 | Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise H Hinweise für die Zielgruppe Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Diese Installationsanleitung richtet sich an Fachleute für Was- Schwere der Folgen, falls die Maßnahmen zur Abwendung der serinstallationen, Heizungs- und Elektrotechnik. -
Seite 3: Angaben Zum Produkt
Die Bedieneinheit CW 100 RF ist ein Funkregler mit kabellosem Außentemperaturfühler. C.100 RF HK 1 Bei Beschreibungen, die für CR 100 RF und CW 100 RF gültig sind, werden die Bedieneinheiten im Folgenden C 100 RF ge- nannt. MB RF Informationen zur Energieeffizienz (ErP-Richtlinie) finden Sie in der Bedienungsanleitung. -
Seite 4: Technische Daten
4 | Angaben zum Produkt Heizsysteme mit mehreren C 100 Lieferumfang Die C 100 RF regelt autark ihren Heizkreis und ist als Regler zu programmieren. Bei Verwendung der C 100 RF im ersten Heizkreis, übernimmt diese die zentralen Einstellungen. Hierzu gehört die Parametri- sierung der Warmwasserbereitung und der hydraulischen Wei- che bzw. -
Seite 5: Kennwerte Temperaturfühler
Angaben zum Produkt | 5 Spannungsversorgung 2 × 1,5 V LR03/AAA Abmessungen (B × H × T) 78 × 91 × 36,5 mm Lebensdauer Batterien bei Normal- 2 Jahre Spannungsversorgung solar (diffuses Licht) gebrauch mit Energiespeicher Übertragungsprotokoll (drahtlos) ZigBee zulässige Umgebungstemperatur –... -
Seite 6: Installation Und Inbetriebnahme Funkmodul
6 | Installation und Inbetriebnahme Installation und Inbetriebnahme GEFAHR: Lebensgefahr durch Stromschlag! ▶ Vor Installation dieses Produktes: Wärmeerzeuger und alle weiteren BUS-Teilnehmer allpolig von der Netzspannung trennen. Installation und Inbetriebnahme Funkmodul Installation im Heizgerät Das Funkmodul kann direkt in einem Heizgerät mit HT3 oder HT4 eingesetzt (... -
Seite 7: Installation Und Inbetriebnahme Bedienein- Heit
Installation und Inbetriebnahme | 7 ▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik- Installation und Inbetriebnahme Bedienein- Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und heit Schirmung einseitig erden. Schirmung nicht an Anschluss- Bedieneinheit verbinden klemme für Schutzleiter im Modul anschließen, sondern an Hauserdung, z. - Seite 8 8 | Installation und Inbetriebnahme Nach Drücken des Auswahlknopfes zählt der Regler von 60 rückwärts bis 0 oder bis zur erfolgreicher Verbindung. Nach er- folgreicher Verbindung Auswahlknopf drücken, um fort zu fah- ren. Die Signalstärke nicht zu lange anzeigen lassen, da die Batteri- en sonst schnell erschöpfen.
- Seite 9 Installation und Inbetriebnahme | 9 Einstellungen für die Verwendung als Regler Das Display wechselt zur Abfrage, ob ein Solarmodul vorhan- den ist. Diese Bedieneinheit ist ausschließlich zur Wandinstallation vor- ▶ JA oder NEIN durch Drehen und Drücken des Auswahl- gesehen. knopfes auswählen.
-
Seite 10: Bedieneinheit Einhängen Oder Abnehmen
10 | Installation und Inbetriebnahme Einstellungen für die Verwendung als Fernbedienung Bedieneinheit einhängen oder abnehmen Zur Verwendung als Fernbedienung muss eine C 400/C 800 Bedieneinheit einhängen am gleichen Bus wie die MB RF angeschlossen sein. 1. Bedieneinheit oben einhängen. Zur erneuten Kontrolle zeigt das Display die Stärke des Funksi- 2. -
Seite 11: Installation Und Inbetriebnahme Kabelloser Außentemperaturfühler
Installation und Inbetriebnahme | 11 Installation und Inbetriebnahme kabelloser Außentemperaturfühler Inbetriebnahme ▶ Funkmodul in Betrieb nehmen. ▶ Anmeldeknopf am Funkmodul drücken ( Bild 21, Seite 13). ▶ Anmeldeknopf kurz darauf am Außentemperaturfühler T1 RF drücken ( Bild 22, Seite 13). Bei erfolgreicher Anmeldung leuchtet die LED des T1 RF 5 Sekunden lang grün. -
Seite 12: Installation
12 | Installation und Inbetriebnahme Installation Vor der Installation sicherstellen, dass am Installationsort eine ausreichende Funksignalstärke besteht. ▶ Am potentiellen Installationsort den Anmeldeknopf des T1 RF drücken. Wenn die LED 5 Sekunden lang grün leuchtet: ▶ T1 RF vor Ort installieren. Wenn die LED 5 Sekunden lang rot leuchtet: ▶... -
Seite 13: Funkteilnehmer Anmelden/Trennen
Installation und Inbetriebnahme | 13 Funkteilnehmer anmelden/trennen Die Anmeldung der Bedieneinheit C 100 RF am Funkmodul MB RF erfolgt beim Durchführen der Grundeinstellungen ( "Bedieneinheit verbinden", Seite 7). Angemeldete C 100 RF, die sich in Reichweite des Funkmoduls befindet, zeigt dauerhaft im Display an. - Seite 14 14 | Servicemenü Servicemenü ▶ Wenn die Standardanzeige aktiv ist, menu-Taste drücken Menüpunkt Einstellbereich: Funktionsbeschreibung und gedrückt halten, bis im Hauptmenü das Servicemenü Mischerlaufz. 10 ... 120 ... 600 s: Laufzeit des Mischers im angezeigt wird. zugeordneten Heizkreis ▶ Auswahlknopf drücken, um das bereits markierte Service- Heizsystem Heizkörper | Fußbodenhzg.: Heizsystem menü...
-
Seite 15: Menü Heizkreis
Servicemenü | 15 Menüpunkt Einstellbereich: Funktionsbeschreibung Menüpunkt Einstellbereich: Funktionsbeschreibung Gebäudeart Maß für die thermische Speicherkapazität Opt. Pumplauf EIN: Die Heizungspumpe läuft in Abhängig- des beheizten Gebäudes keit von der Vorlauftemperatur möglichst we- schwer: Hohe Speicherkapazität, z. B. Stein- haus mit dicken Wänden (starke Dämpfung) AUS: Wenn in der Anlage mehr als eine Wär- mequelle (z. - Seite 16 16 | Servicemenü 4.2.1 Schwellentemperatur für Frost (Frostschutz Grenz- temperatur) HINWEIS: Zerstörung von heizwasserführenden Anlagenteilen bei zu niedrig eingestellter Schwellentemperatur für Frost und Raumtemperaturen unter 0 °C! ▶ Grundeinstellung der Schwellentemperatur für Frost (5 °C) darf nur durch den Fachmann angepasst werden. ▶...
-
Seite 17: Fußbodenheizung Heizkörper
Servicemenü | 17 Menü Warmwasser In diesem Menü werden Einstellungen für die Warmwasserbe- reitung vorgenommen. Der Fachmann kann eine höhere Warm- wassertemperatur als 60 °C freischalten. WARNUNG: Verbrühungsgefahr durch heißes Wasser! Wenn die thermische Desinfektion zur Vermeidung von Legio- nellen freigeschaltet ist (Warmwasser wird einmalig Dienstag nachts um 02:00 Uhr auf 70 °C erwärmt) oder die maximale Speichertemperatur (WW-Temp. -
Seite 18: Menü Solar
18 | Servicemenü Menü Solar Mit der C 100 kann eine Solaranlage zur Warmwasserbereitung Menüpunkt Einstellbereich: Funktionsbeschreibung geregelt werden. Bei solarer Heizungsunterstützung ist die Desinf.modus AUS: Kein Desinfektionsbetrieb für den So- C 400/C 800 einzusetzen. larspeicher. Weiterführende Informationen zu Solaranlagen sind in den Ins- EIN: Desinfektionsbetrieb für den Solarspei- tallationsanleitungen der Module MS 100 enthalten. -
Seite 19: Menü Systeminfo
Servicemenü | 19 Menü Info Menüpunkt Mögliche Werte: Beschreibung In diesem Menü werden Einstellungen und Messwerte der Hei- WW-Temp. 15 ... 80 °C: An der Bedieneinheit einge- zungsanlage angezeigt. Änderungen sind nicht möglich. Max. stellte maximale Warmwassertemperatur Akt. Störung z. B. 29.09.2012 A11/802: Alle aktuellen Menüpunkt Mögliche Werte: Beschreibung Störungen werden angezeigt, geordnet... -
Seite 20: Led Anzeige Verbindungsstatus
20 | LED Anzeige Verbindungsstatus LED Anzeige Verbindungsstatus Funkmodul MB RF Kabelloser Außentemperaturfüh- Repeater RFR ler T1 RF grün blin- Anmeldemodus (Funkteilnehmer kön- Anmeldemodus (T1 RF versucht Anmeldemodus (Repeater versucht kend nen sich anmelden) sich am Funkmodul anzumelden) sich am Funkmodul anzumelden) grün für 5 Se- Der Anmeldemodus ist nach 60 Se- Nach Drücken des Anmeldeknopfs:... -
Seite 21: Störungen Beheben
Störungen beheben | 21 Störungen beheben Nach Verlassen des Ruhezustands zeigt das Display der Bedie- A11/A21...A24/A61...A64 - 1005 - [Systemkonfiguration neinheit eine Störung an. Die Ursache kann eine Störung der nicht bestätigt] (Ax1 = Heizkreis 1...Ax4 = Heizkreis 4) Bedieneinheit, eines Bauteils, einer Baugruppe oder des Wär- Prüfvorgang/Ursache Maßnahme meerzeugers sein. - Seite 22 22 | Störungen beheben A11/A21...A24/A61...A64 - 1042 - [Interner Fehler: Zu- A11/A61...A64 - 3071...3074 - [Keine Kommunikation griff auf Uhrenbaustein blockiert] (Ax1 = Heizkreis mit Fernbedienung] (A61/3071 = Heizkreis 1...A64/3074 1...Ax4 = Heizkreis 4) = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Modul oder Bedieneinheit de- Modul oder Bedieneinheit...
- Seite 23 Störungen beheben | 23 A12 - 815 - [Temperaturfühler hydraulische Weiche de- A21...A24 - 1031 - [Verbindung mit Basisstation fehlge- fekt] schlagen.] (A21 = Heizkreis 1...A24 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Verbindungsleitung zwischen Wenn ein Defekt vorliegt, Füh- Die Anmeldung am Funkmo- •...
- Seite 24 24 | Störungen beheben A51 - 6021 - [Kollektortemperaturfühler defekt] A61...64 - 1010 - [Keine Kommunikation über BUS-Ver- bindung EMS 2] (A61 = Heizkreis 1...A64 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Konfiguration prüfen. Mit der Konfiguration ändern gewählten Einstellung ist ein Prüfen, ob Busleitung falsch Verdrahtungsfehler beseiti- Kollektorfühler erforderlich.
- Seite 25 Umweltschutz/Entsorgung | 25 A61...A64 - 3091...3094 - [Raumtemperaturfühler de- A91 - 6001 - [Konfigurationsfehler: Solarmodul nicht ver- fekt] (A61/3091 = Heizkreis 1...A64/3094 = Heizkreis 4) wendet] Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Systemregler oder Fernbe- • Autokonfiguration erneut Konfiguration prüfen (Adres- Konfiguration ändern dienung defekt starten.
-
Seite 26: Übersicht Servicemenü
26 | Übersicht Servicemenü Übersicht Servicemenü Solar Die mit gekennszeichneten Funktionen sind nur verfügbar, – Speicher Max. (maximale Speichertemperatur) wenn ein Außentemperaturfühler installiert ist. – Kollektortyp (Flachkollektor/Vakuumkollektor) Die Menüpunkte erscheinen entsprechend der unten aufgelis- – Koll.fläche (Brutto-Kollektorfläche) teten Reihenfolge. – Klimazone Service –... - Seite 28 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
