6

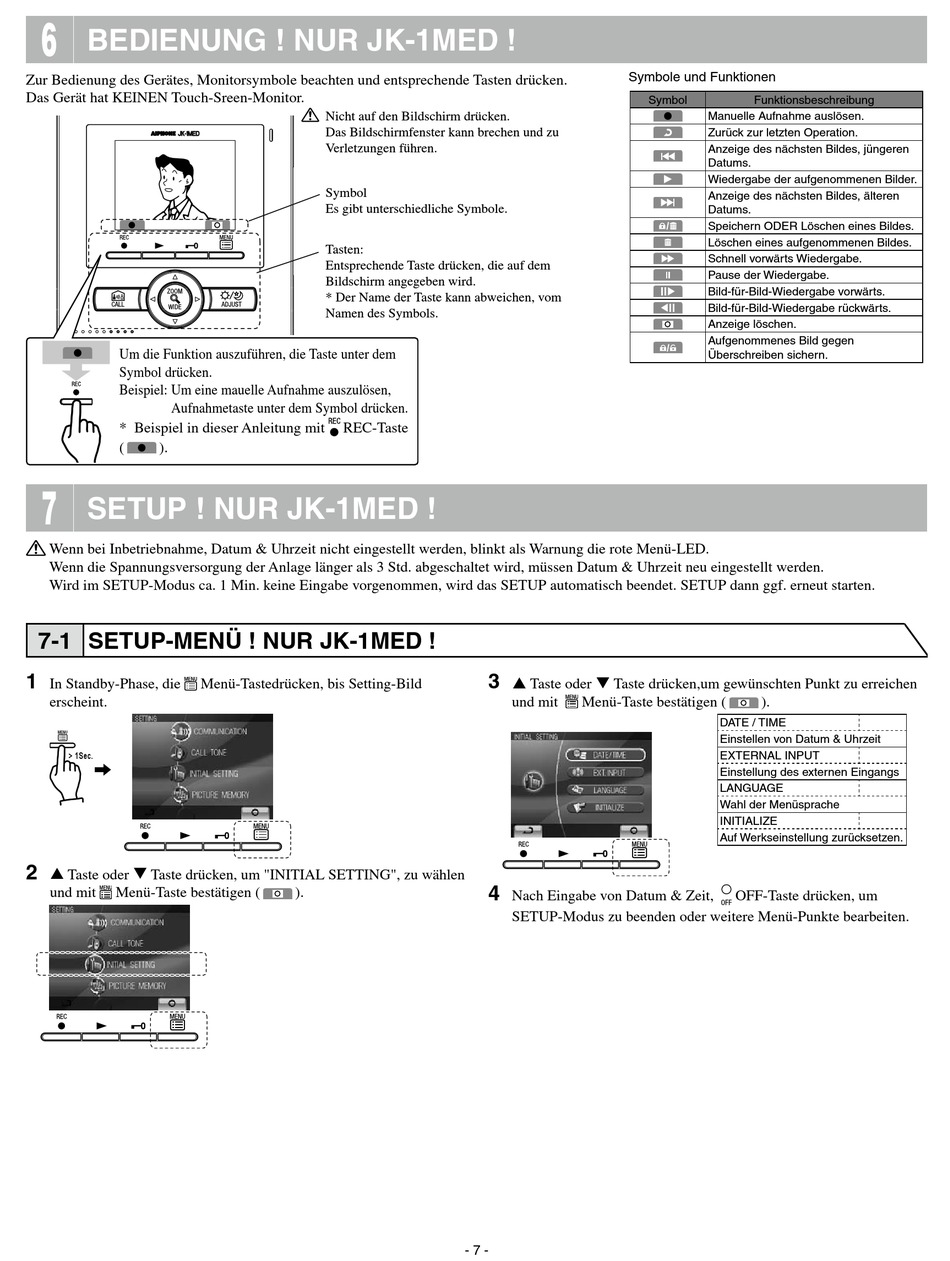

BEDIENUNG ! NUR JK-1MED !
Zur Bedienung des Gerätes, Monitorsymbole beachten und entsprechende Tasten drücken.
Das Gerät hat KEINEN Touch-Sreen-Monitor.
Um die Funktion auszuführen, die Taste unter dem
Symbol drücken.
Beispiel: Um eine mauelle Aufnahme auszulösen,
Aufnahmetaste unter dem Symbol drücken.
* Beispiel in dieser Anleitung mit
(
).
7
SETUP ! NUR JK-1MED !
Wenn bei Inbetriebnahme, Datum & Uhrzeit nicht eingestellt werden, blinkt als Warnung die rote Menü-LED.
Wenn die Spannungsversorgung der Anlage länger als 3 Std. abgeschaltet wird, müssen Datum & Uhrzeit neu eingestellt werden.
Wird im SETUP-Modus ca. 1 Min. keine Eingabe vorgenommen, wird das SETUP automatisch beendet. SETUP dann ggf. erneut starten.
7-1 SETUP-MENÜ ! NUR JK-1MED !
1
In Standby-Phase, die
Menü-Tastedrücken, bis Setting-Bild
erscheint.
> 1Sec.
2
Taste oder Taste drücken, um "INITIAL SETTING", zu wählen
und mit
Menü-Taste bestätigen (
Nicht auf den Bildschirm drücken.
Das Bildschirmfenster kann brechen und zu
Verletzungen führen.
Symbol
Es gibt unterschiedliche Symbole.
Tasten:
Entsprechende Taste drücken, die auf dem
Bildschirm angegeben wird.
* Der Name der Taste kann abweichen, vom
Namen des Symbols.
REC-Taste
).
- 7 -
Symbole und Funktionen
Symbol
3
Taste oder Taste drücken,um gewünschten Punkt zu erreichen
und mit
Menü-Taste bestätigen (
4
Nach Eingabe von Datum & Zeit,
SETUP-Modus zu beenden oder weitere Menü-Punkte bearbeiten.
Funktionsbeschreibung
Manuelle Aufnahme auslösen.
Zurück zur letzten Operation.
Anzeige des nächsten Bildes, jüngeren
Datums.
Wiedergabe der aufgenommenen Bilder.
Anzeige des nächsten Bildes, älteren
Datums.
Speichern ODER Löschen eines Bildes.
Löschen eines aufgenommenen Bildes.
Schnell vorwärts Wiedergabe.
Pause der Wiedergabe.
Bild-für-Bild-Wiedergabe vorwärts.
Bild-für-Bild-Wiedergabe rückwärts.
Anzeige löschen.
Aufgenommenes Bild gegen
Überschreiben sichern.
).
DATE / TIME
Einstellen von Datum & Uhrzeit
EXTERNAL INPUT
Einstellung des externen Eingangs
LANGUAGE
Wahl der Menüsprache
INITIALIZE
Auf Werkseinstellung zurücksetzen.
OFF-Taste drücken, um
