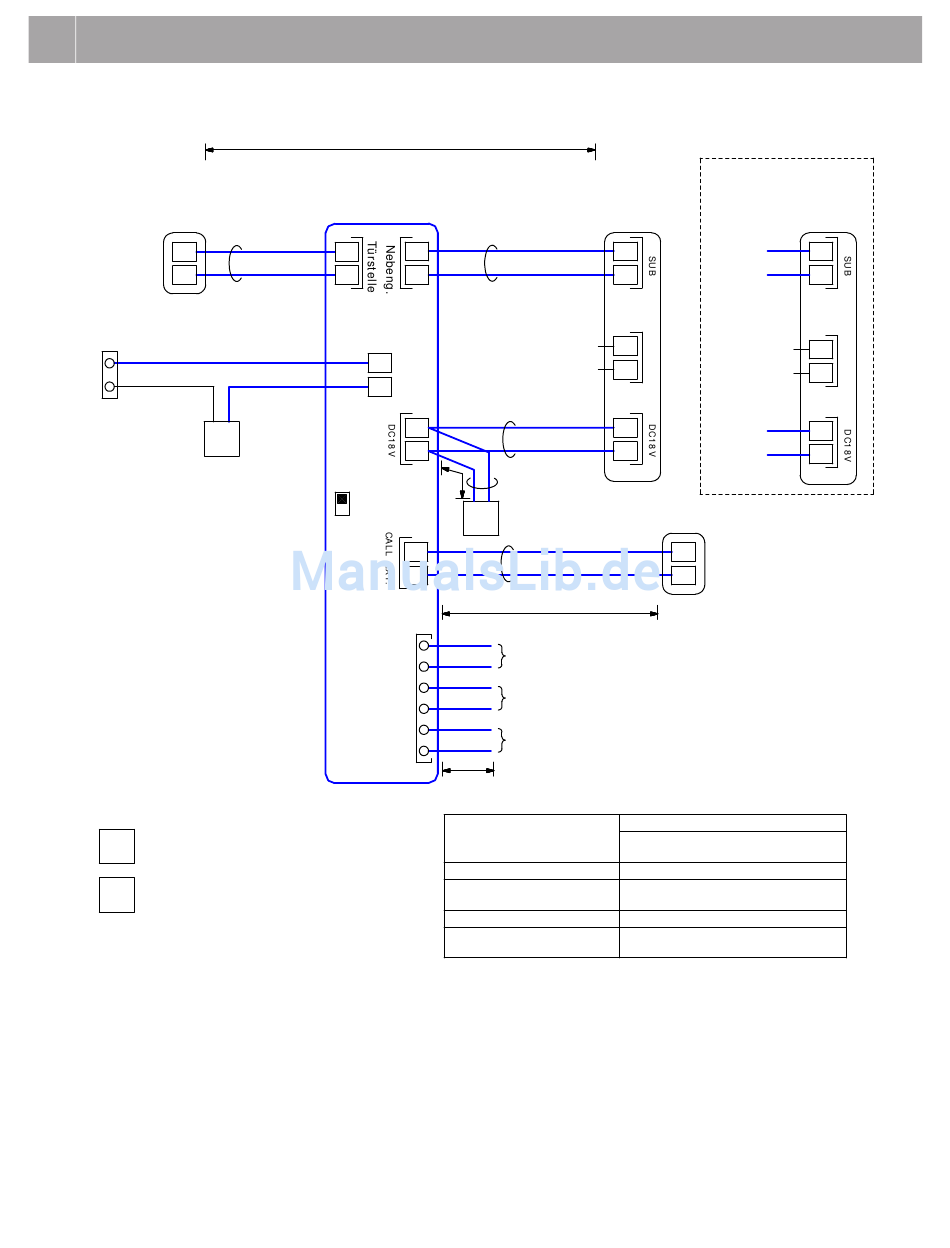

VERDRAHTUNG
Video-Türstelle
JK-DA/DV/DVF
A1
A2
(potentialfreier Schließer)
max. 24V AC/DC 0.5A
Türöffner
PT
Wechselsprechbetrieb
ON = Wechselsprechen
kann aktiviert werden.
OFF= Wechselsprechen
kann NICHT aktiviert
werden.
PS
: Netzgerät PS-1810DIN
PT : Türöffner-Trafo (z.B. E35)
BITTE BEACHTEN:
Die automatische Gesprächsumschaltung kann unter ungünstigen Umständen durch laute
*
Umgebungsgeräusche eventuell nicht wie gewünscht umschalten. Dann bitte die manuelle
Umschaltung wählen.
Die JK-Geräte sind nicht kompatibel mit JA-, JF- oder anderen Geräten.
*
max.100m
mit 0,8mm Aderndurchmesser
Hauptgerät
(mit Bildspeicher)
JK-1MED
B1
A1
keine Polarität
B2
A2
Türöffner-
kontakt
L
L
＋
−
ON
Schalter
OFF
S
6-polige
Buchse
(baun)V+
(rot)V-
(orange)SW
(gelb)SW
(grün)KS
(blau)KE
Nebengerät
keine Polarität
Anschlüsse des frei zur
Verfügung stehenden
Tasters.
max. 24V AC/DC 1.6A
(potentialfr. Schließer)
Polarität
10m
Polarität
PS
S
keine Polarität
max. 150 m mit 0,8mm
Aderndurchmesser
Videosignal-Ausgang
(NTSC, 1Vss/75 Ohm) (Entfernung: max. 3m)
Anschlüsse des frei zur Verfügung stehenden Tasters
max. 24V AC/DC 1.6A (potentialfreier Schließer)
Externer Sensor-Eingang
20m
* Spezifikation des externen Sensors
Anschlussart
Auslösezeit
Kontakt-Widerstand
Klemmenkurzschlussstrom
Spannung zw.den Klemmen
Wenn der Ausgang des externen Sensors Polarität hat, bitte an KS (+)
und KE (-) anschließen.
- 4 -
Nebengerät
(ohne Monitor)
(mit Monitor)
JK-1HD
B1
B2
oder
SW
SW
＋
−
Zusatz-
1
rufsignal
IER-2
E
(max. 1 Gerät)
potentialfreier Schließer
Kontakt schließt bei Auslösen des
Sensors.
100 mSek. oder mehr
geschlossen: weniger als 700 Ohm
offen: mehr als 3 kOhm
weniger als 10mA
weniger als DC 20V (bei offenem
Kontakt)
JK-1SD
B1
B2
SW
SW
＋
−
