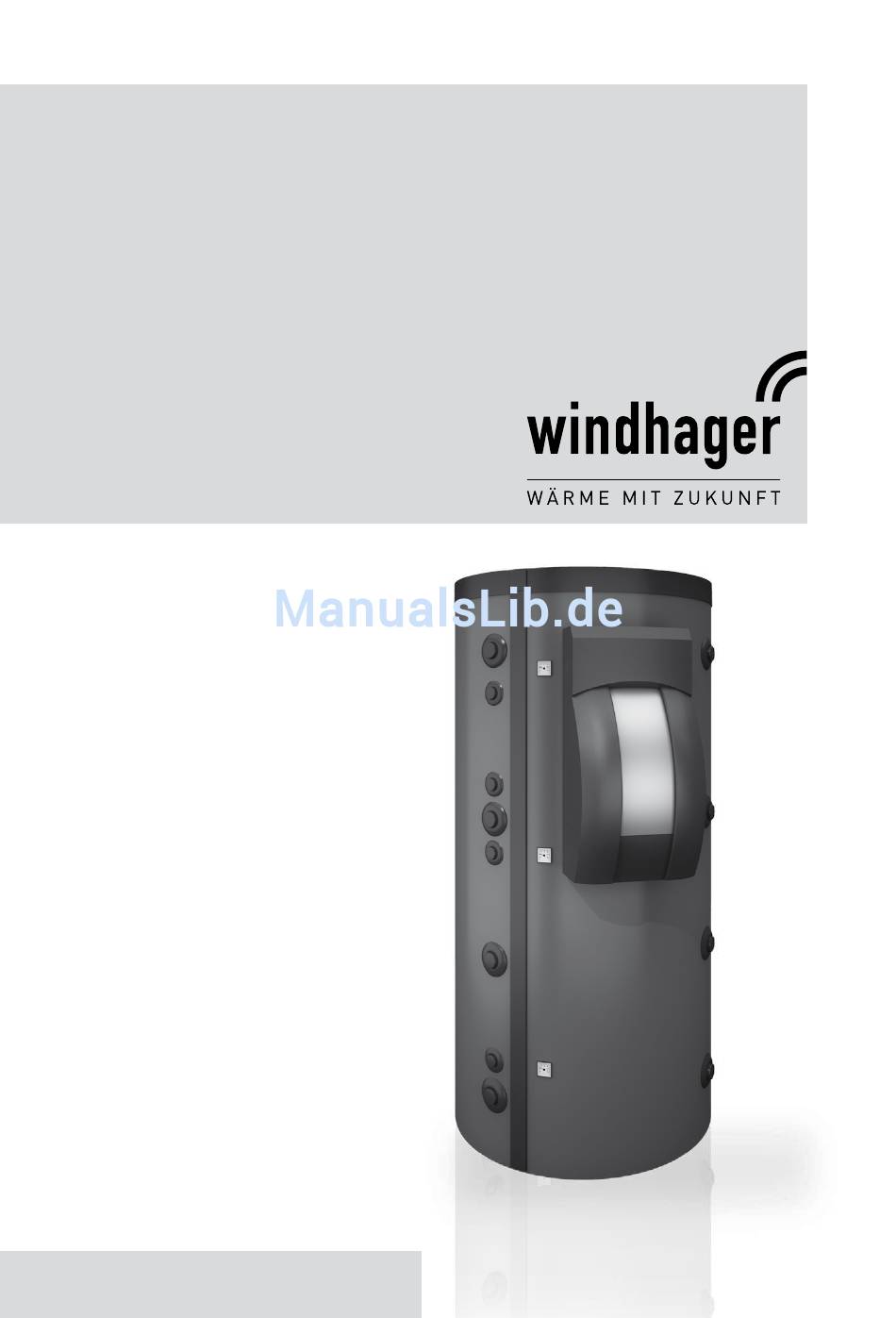

- Seite 1 Montageanleitung AccuWIN Wärmespeicher ACS / ACW Abbildung mit Zubehör: Frischwassermodul, Anzeigethermometer Wärmespeicher 06/2014 023840/02...
-
Seite 2: Inhaltsverzeichnis
2.3.5 AccuWIN Solar 1000 ........ -
Seite 3: Wichtige Erst-Informationen Für Den Fachmann
Wichtige Erst-Informationen für den Fachmann Wichtige Erst-Informationen für den Fachmann 1.1 Sicherheit Der Pufferspeicher samt Zubehör entspricht dem neuesten Stand der Technik und den einschlägigen Sicher heitsvorschriften. 1.2 Achtung! Das Zubehör des Pufferspeichers wird bzw. kann mit elektrischem Strom (230 VAC oder 400 VAC) betrieben werden. -
Seite 4: Für Den Istallateur
– Ergänzungsset (bestehend aus Handentlüfter und Entleerungshahn) für ACW 850 / 1000 / 1500 – Elektrische Heizung inkl. Elektrothermostat für 6/4“ Muffe (2,2 / 3,0 / 4,0 / 6,0 kW) – Bodenisolierung für AccuWIN 825 / 1000 / 1500 – Frischwassermodul 2.2 Einbringen und Aufstellen... -
Seite 5: Maßskizzen
Für den Istallateur 2.3 Maßskizzen 2.3.1 AccuWIN 825 G6/4" G6/4" Ø 790 ±1 Ø 790 ±1 Ø 600 G3/4" Ø 600 G3/4" Fig. 2 Fig. 3 Schnitt A – A Fig. 4 Fig. 5... -
Seite 6: Accuwin 1000
Für den Istallateur 2.3.2 AccuWIN 1000 G6/4" G6/4" Ø 790 Ø 790 ±1 ±1 Ø 600 Ø 600 G3/4" G3/4" Fig. 7 Fig. 6 Schnitt A – A Fig. 8 Fig. 9... -
Seite 7: Accuwin 1500
Für den Istallateur 2.3.3 AccuWIN 1500 G6/4" G6/4" Ø 1000 Ø 1000 ±1 ±1 Ø 790 Ø 790 G3/4" G3/4" Fig. 10 Fig. 11 Schnitt A – A Fig. 12 Fig. 13... -
Seite 8: Accuwin Solar 825
Für den Istallateur 2.3.4 AccuWIN Solar 825 G6/4" G6/4" 237698 237698 238223 238223 236972 236972 Ø 790 Ø 790 ±1 ±1 Ø 600 Ø 600 G3/4" G3/4" Fig. 14 Fig. 15 Schnitt A – A Fig. 16 Fig. 17... -
Seite 9: Accuwin Solar 1000
Für den Istallateur 2.3.5 AccuWIN Solar 1000 G6/4" G6/4" 237698 237698 238375 238375 236972 236972 Ø 790 Ø 790 ±1 ±1 Ø 600 Ø 600 G3/4" G3/4" Fig. 19 Fig. 18 Fig. 20 Fig. 21... -
Seite 10: System/Anlage
– Bei der Auslegung des Ausdehnungsgefäßes für die Heizungsanlage muss der Pufferspeicherinhalt des Accu WIN unbedingt berücksichtigt werden. – Bei Fußbodenheizung mit nicht diffusionsdichten Rohren muss unbedingt eine Systemtrennung mit Wärme tauscher vorgenommen werden, da sonst der Speicher durch Korrosion zerstört werden kann. – AccuWIN Pufferspeicher dürfen nur in geschlossene Anlagen installiert werden... -
Seite 11: Heizungswasser
Für den Istallateur 2.4.3 Heizungswasser a) Die chemische Zusammensetzung des Heizungswassers muss der ÖNORM H 5195 Teil 1 bzw. VDI 2035 T1 entsprechen. Laut ÖNORM M 5195 Teil 1 (Ausgabe 2010) ist eine Überprüfung des Zustandes des Heizungs wassers von einem Heizungsfachmann alle 2 Jahre erforderlich, um Korrosionsschäden und Ablagerungen in der Heizungsanlage zu vermeiden. -
Seite 12: Montageanleitung Ergänzungsset Ac-040, Ac-045 (Zubehör Auf Wunsch)
Für den Istallateur 2.5.2 Montageanleitung Ergänzungsset AC-040, AC-045 (Zubehör auf Wunsch) besteht aus Entlüftungsleitung mit Handentlüftung, Entleerungshahn samt erf. Reduktion und Isolierstreifen 110 x 500 mm. Die Entlüftungsleitung und der Entleerungshahn müssen vor der Montage der Isolierung eingedichtet werden. Montagereihenfolge: a) Entlüftungsleitung mit Handentlüfter Oben bei Pufferspeicher (Muffe 1 1/2“) eindichten und auf die linken Anschlüsse ausrichten –... -
Seite 13: Mantelisolierung Montieren
Für den Istallateur e) Mantelisolierung gemäß Pkt. 2.5.2 montieren und Entlüfungsleitung mit Handentlüfter ggf. in die Mitte der Ausnehmung einrichten. f) Nach Montage der Polyestervlies Rondelle oben (Isolierungsdeckel) den Isolierstreifen über die Entlüftungs leitung legen Fig. 27, 28. Fig. 27 Polyestervlies - Rondelle auflegen Fig. - Seite 14 Fig. 30 Isolierteile anbringen Fig. 31 Mantel (Randabstand) – oben Bei den Isolierungen für AccuWIN Solar müssen vor der Montage die Vorstanzungen und die Isolierstopfen für die Registeranschlüsse und das Frischwassermodul entfernt werden. Information! Die Stege müssen mit einem feinen Messer (Cutter, StanleyMesser o. a.) durchtrennt oder ange...
- Seite 15 Für den Istallateur Schließen Sie (bei 2teiliger Isolierung) die zweite Hakenschlussleiste oder ergänzen Sie (bei 3teiliger Isolierung) den dritten Isolierungsteil und schließen Sie die dritte Hakenverschlussleiste – Fig. 34. Anschließend kann die lange Abdeckung bei der Hakenleiste bei den Fühlerleisten aufgesteckt werden. Unter dieser Abdeckung können dann die Fühlerkabel verlegt werden –...
-
Seite 16: Montage Frischwassermodul Friwa (Zubehör Auf Wunsch)
Für den Istallateur 2.5.4 Montage Frischwassermodul FRIWA (Zubehör auf Wunsch) Messingverlängerungen aufdichten – Fig. 39. Um eine ebene Dichtfläche für die Flachdichtung des Edelstahlwellrohres zu erhalten, müssen die beim Frisch wassermodul beigelegten Messingverlängerungen an den 1“ Anschlussrohren aufgedichtet werden. Schrauben Sie die beiden M 10 Gewindebolzen in die Befestigungsgewinde des Pufferspeichers und je eine Mutter und Beilagscheibe auf einen Abstand von 40 mm zum Isolierungsmantel –... -
Seite 17: Temperaturfühler Positionieren
Für den Istallateur 2.5.5 Temperaturfühler positionieren Alle Pufferspeicher AccuWIN sind mit 6 Fühlerleisten zur Temperaturerfassung ausgestattet – Fig. 41. Die Füh lerleisten sind mit den Buchstaben a – e (Aufkleber) gekennzeichnet bzw. definiert – Fig. 42. Platzierung der Fühler der Anzeigethermometer (AC010 – Zubehör auf Wunsch). -
Seite 18: Montage Der Fühler
Für den Istallateur 2.5.6 Montage der Fühler Die Pufferspeicher AccuWIN sind so konstruiert, dass eine Montage der Fühler nach dem Anschluss der Puffer (mit montierter Isolierung) einfach nachträglich möglich ist. Die Fühlerleitungen werden unter der langen Hakenleistenabdeckung nach oben oder unten verlegt und sind nach erfolgter Montage nicht mehr sichtbar. -
Seite 19: Montage Anzeigethermometer (Zubehör Ac - 010)
Für den Istallateur 2.5.7 Montage Anzeigethermometer (Zubehör AC – 010) Der Mantel der Pufferisolierung ist durch Vorstanzungen für die Montage von 3 Thermometern zur Anzeige der Puffertemperaturen Oben, Mitte und Unten bereits vorbereitet. Falls die Isolierung schon montiert ist, lange Abdeckung der Hakenleiste abnehmen, Hakenleise öffnen und rech ten Isolierungsteil soweit öffnen bis die Bezeichnungen (a –... -
Seite 20: Elektrischen Heizstab Montieren
236966 237698 237698 Fig. 50 AccuWIN 825/1000/1500 Fig. 51 AccuWIN Solar 825/1000 2.6 Inbetriebnahme – Vor der ersten Inbetriebnahme ist die gesamte Anlage sorgfältig durchzuspülen. Fremdkörper im System be einträchtigen die Betriebssicherheit der Geräte. – Heizungsanlage langsam mit Wasser füllen und entlüften. Der Speicher muss heizungsseitig oben entlüftet... -
Seite 21: Technische Daten
6/4“ IG 6/4“ IG Verbindungsanschlüsse Zoll 6/4“ IG 6/4“ IG 6/4“ IG max. zul. Betriebsdruck Heizung Type AccuWIN Solar 825 AccuWIN Solar 1000 Nenninhalt Liter 1000 Durchmesser mit/ohne Isolierung 990 / 790 990 / 790 Höhe mit/ohne Isolierung 1940 / 1860 2130 / 2050 Kipphöhe mit/ohne Isolierung... -
Seite 22: Pflege Und Wartung
Pflege und Wartung Pflege und Wartung 3.1 Pflege und Wartung Der AccuWIN bedarf keiner besonderen Wartung. Eine regelmäßige Überprüfung der Anlage empfehlen wir. Bei Frostgefahr muss der Behälter aufgeheizt sein oder vollständig entleert werden. Zur Reinigung der Außenteile genügt ein feuchtes Tuch, Keine Scheuernde und lösende Reinigungsmittel ver... -
Seite 24: Garantiebedingungen
F-67560 Rosheim Tel. +33(0)388818217 Grundvoraussetzung für Garantie ist die fachgerechte Installation des Heizkessels Fax +33(0)388958185 samt Zubehör und die Inbetriebnahme durch den WindhagerKundendienst oder E-Mail: info@fr.windhager.com den KundendienstPartne, ohne die jeglicher Anspruch auf Garantieleistung durch den Hersteller entfällt. Funktionsmängel, die auf falsche Bedienung oder Einstellung sowie die Verwendung von Brennstoff minderer, bzw.
