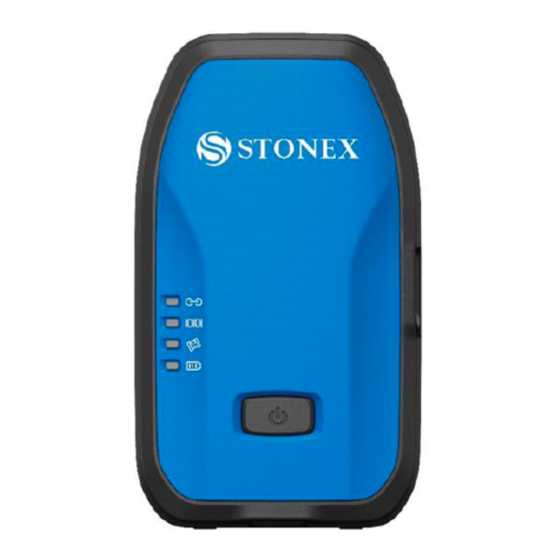

- Seite 1 Machine Translated by Google STONEX S580 GNSS-EMPFÄNGER Benutzerhandbuch www.stonex.it März 2022 – Ver. 2 – Rev. 1...
- Seite 2 6. Warnung und Erklärung......................... 20 6.1 FCC-Warnhinweis .......................... 20 6.2 FCC RF-Warnhinweis ......................... 20 7. Technische Merkmale des S580........................21 8. S580-Paket..............................22 8.1 Standardkonfiguration ......................... 22 9. Anhang 1: Urheberrechte, Garantie und Umweltrecycling ............23 Urheberrechte und Warenzeichen..........
- Seite 3 Für Länder außerhalb der Europäischen Union (EU)..................... 26 10. Anhang 2: Sicherheitsempfehlungen ..................27 Warnungen und Vorsichtsmaßnahmen..........................27 Zulassung des Funkmoduls .......................... 27 Gerätezulassung ..........................27 Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 4 Machine Translated by Google 1. Gerätebeschreibung Vorderansicht des S580 Seitenansicht des S580 Oberansicht von S580 Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 5 • Rotes Blinken mit Warnton, wenn die Leistung weniger als 10 % beträgt • Rot leuchtet beim Laden immer • Grün leuchtet, wenn der Ladevorgang abgeschlossen ist Power-Taste Taste zum Ein-/Ausschalten des Empfängers USB-Typ-C-Anschluss Der Typ-C-Anschluss unterstützt USB 2.0, nicht OTG Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 6 Der Name des Stonex GNSS-Empfänger-Hotspots ist die Seriennummer des Empfängers. Nachdem Sie eine Verbindung zum S580 Wi-Fi hergestellt haben, öffnen Sie einen Browser und geben Sie die folgende IP-Adresse ein: 192.168.10.1. Es öffnet sich ein Fenster, in dem Sie nach Benutzername und Passwort gefragt werden. Der Standardbenutzername und das Standardkennwort lauten „admin“ bzw. „password“. Anschließend können Sie sich wie folgt über die Web-Benutzeroberfläche des S580 anmelden:...
- Seite 7 Auf der Seite „Position“ können Sie die aktuellen Positionsinformationen und die Qualität der Lösung anzeigen, falls Differenzkorrekturen empfangen werden. Auf der Seite „Sky Plot“ können Sie eine Satelliten-Sky-Karte anzeigen. Die Satelliten sind entsprechend der Konstellation gefärbt. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 8 Auf der Seite „Satellitenliste“ können Sie Satelliteninformationen sehen. Auf dieser Seite sind die Satelliten auch entsprechend der Konstellation eingefärbt. Die graue Farbe wird für die Verfolgung von Satelliten verwendet, jedoch nicht zur Berechnung der aktuellen Position. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 9 Auf der Informationsseite können Sie Geräteinformationen wie Firmware-Version, verfügbaren Speicher, Akkustand usw. anzeigen. Auf der Seite „Selbsttest“ können Sie den Selbsttest durchführen. Er wird verwendet, um festzustellen, ob Hardwareprobleme mit einem oder mehreren Modulen der Empfänger, der GPS-Karte, WLAN usw. vorliegen. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 10 Machine Translated by Google Die Upgrade- Seite dient zum Hochladen der Firmware. Um Ihren S580 zu aktualisieren, wählen Sie die Firmware-Datei von Ihrem PC aus und klicken Sie auf „Hochladen“. Warten Sie, bis der Vorgang abgeschlossen ist. Auf der Beobachtungsseite können Sie Beobachtungsdateien herunterladen. Laden Sie die im S580 gespeicherten Rohdaten auf Ihren PC herunter und verwenden Sie sie dann in der Nachbearbeitung.
- Seite 11 Machine Translated by Google Auf der NMEA- Seite können Sie NMEA-Dateien herunterladen. Auf der Seite „Protokoll anzeigen“ können Sie das Ausführungsprotokoll des Geräts herunterladen und anzeigen. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 12 Basis verwendet die in Dezimalgraden angegebenen Koordinaten Um eine Verbindung zum externen Radio SR02 herzustellen, müssen Sie nach der Geräteliste suchen und die Seriennummer des Radios auswählen. Informationen zur SR02-Konfiguration finden Sie in Abschnitt 4.2 dieses Handbuchs. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 13 Punktname: Dieser wird im Kopf der Beobachtungsdatei angezeigt und besteht aus maximal 4 Ziffern. Antennenhöhe: Diese wird im Kopf der Beobachtungsdatei angezeigt. Die Maßeinheit ist Millimeter. Die Messung muss bis zur Unterseite des Geräts erfolgen. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 14 Auf der GNSS- Seite können Sie den Cutoff-Winkel und die verwendete Konstellation einstellen (GPS immer aktiviert). Auf der Seite „NMEA-Einstellungen festlegen“ können Sie NMEA-Anweisungen und die Ausgabefrequenz festlegen. Sie können die NMEA-Aufzeichnungen auch starten und stoppen Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 15 Ein-/Aus-Taste. Der Pfeil nach links bringt Sie auch zu den höheren Seiten zurück, falls Sie Unterseiten eingegeben haben. A. Wählen Sie die Frequenz aus: Auf der Seite „Channel Tx/Rx Freq“ sind die üblichen von Stonex-Geräten verwendeten Frequenzen aktiviert Bei Kanälen ab Nummer 19 zeigt der Stern den verwendeten Kanal an.
- Seite 16 Wenn diese Einstellungen angezeigt werden, bedeutet dies, dass Bluetooth aktiviert und die PIN deaktiviert ist. Cube-eine Konfiguration 1. Mit S580 verbinden Wählen Sie unter Gerät > Arbeitsmodus > Rover die Option Bluetooth-Funk als Kommunikationsmodus aus Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 17 Der Pfeil nach links bringt Sie auch zu den höheren Seiten zurück, falls Sie Unterseiten eingegeben haben. A. Wählen Sie die Frequenz aus: Auf der Seite „Channel Tx/Rx Freq“ sind die üblichen von Stonex-Geräten verwendeten Frequenzen aktiviert Bei Kanälen ab Nummer 19 zeigt der Stern den verwendeten Kanal an.
- Seite 18 2. Wählen Sie auf der Seite „Radio Mode“ den Transceiver aus 3. Wählen Sie auf der Seite „Datenverbindung“ Bluetooth aus 4. Bluetooth- Seite: Stellen Sie die folgende Konfiguration ein: Wenn diese Einstellungen angezeigt werden, bedeutet dies, dass Bluetooth aktiviert und die PIN deaktiviert ist. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 19 Das Kabel und das Ladegerät dürfen nur trocken abgestaubt werden. 5.5 Transport Beim Transport des Produkts per Bahn, Luft oder See verwenden Sie zum Schutz vor Stößen und Vibrationen immer die vollständige Originalverpackung von STONEX, den Transportbehälter und die Pappschachtel oder einen gleichwertigen Karton.
- Seite 20 • Bitten Sie Ihren Händler oder einen erfahrenen Radio-/TV-Techniker um Hilfe. 6.2 FCC RF-Warnhinweis Das Gerät wurde dahingehend bewertet, dass es die allgemeinen Anforderungen an die HF-Exposition erfüllt. Das Gerät kann in der tragbaren Belichtung verwendet werden Zustand ohne Einschränkung. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 21 Machine Translated by Google 7. Technische Merkmale des S580 S580 Phasenzentrum S580 Phasenmitte mit Poladapter L1= 146,5 L1= 121,5 mm L2= 141,5 mm L2= 116,5 mm Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 22 Das S580-Standardpaket besteht aus dem Empfänger, der Masthalterung, dem Netzteil mit Steckern je nach Land, zwei USB- Kabeln (1 Typ C-Typ C und 1 Typ C-Typ A) und einer Stofftasche zur Verwendung des S580 ohne die Stange und ein Karton.
- Seite 23 Die Garantiezeit beginnt mit dem Datum des Erstverkaufs der Instrumente. Nach eigenem Ermessen repariert STONEX® im Rahmen der Garantiezeit das Produkt oder sendet Teile zum Austausch auf eigene Kosten. STONEX® verpflichtet sich, das defekte Instrument innerhalb von dreißig (30) Tagen nur dann zu reparieren oder zu ersetzen, wenn STONEX®...
- Seite 24 Elektronik zeitweise. Funktioniert dieses Produkt nicht wie oben garantiert, besteht die einzige und ausschließliche Abhilfe des Kunden in der Reparatur oder dem Ersatz. In keinem Fall haften Stonex®, seine verbundenen Unternehmen oder Lieferanten gegenüber Kunden oder Drit...
- Seite 25 Garantie-, Vertrags-, unerlaubter Handlung oder anderem, oder ob sie sich aus der Verwendung oder Unmöglichkeit der Verwendung des Produkts und/oder der beiliegenden Benutzerhandbücher und/oder Handbücher ergeben, auch wenn Stonex oder ein autorisierter Stonex®- Vertreter, autorisierter Dienstleister oder Wiederverkäufer über die Möglichkeit solcher Schäden oder über Ansprüche Dritter informiert wurde. In einigen Gerichtsbarkeiten ist der Ausschluss oder die Beschränkung von Neben- oder Folgeschäden für einige Produkte nicht zulässig, sodass die Ausschlüsse...
- Seite 26 Das Symbol der durchgestrichenen Mülltonne bedeutet, dass das Gerät bei autorisierten Sammelstellen abgegeben werden muss und getrennt vom festen Siedlungsabfall entsorgt werden muss. Für Länder außerhalb der Europäischen Union (EU) Die Behandlung, das Recycling, die Sammlung und die Entsorgung elektrischer und elektronischer Geräte kann je nach den im jeweiligen Land geltenden Gesetzen variieren. Stonex S580 GNSS-Empfänger – Benutzerhandbuch...
- Seite 27 Hersteller des Gerätes. In einigen Ländern gelten besondere technische Anforderungen für den Betrieb in bestimmten Frequenzbändern. Um diese Anforderungen zu erfüllen, kann Stonex srl die Ausrüstung, für die eine Förderung beantragt wird, ändern. Durch unbefugte Änderungen an den Geräten erlöschen bereits erteilte Genehmigungen, die Garantiezeit und die Betriebslizenzen des Geräts.
- Seite 28 Machine Translated by Google STONEX® SRL Viale dell'Industria, 53 - 20037 Paderno Dugnano (MI) Tel: +390278619201 Stonex S580 GNSS-Empfänger – Benutzerhandbuch www.stonex.it | info@stonex.it...
