HYDAC ELECTRONIC HPT 500 Bedienungsanleitung
Differenz druckmessumformer
Vorschau ausblenden
Andere Handbücher für HPT 500:
- Bedienungsanleitung (27 Seiten) ,
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HYDAC ELECTRONIC HPT 500
Inhaltszusammenfassung für HYDAC ELECTRONIC HPT 500

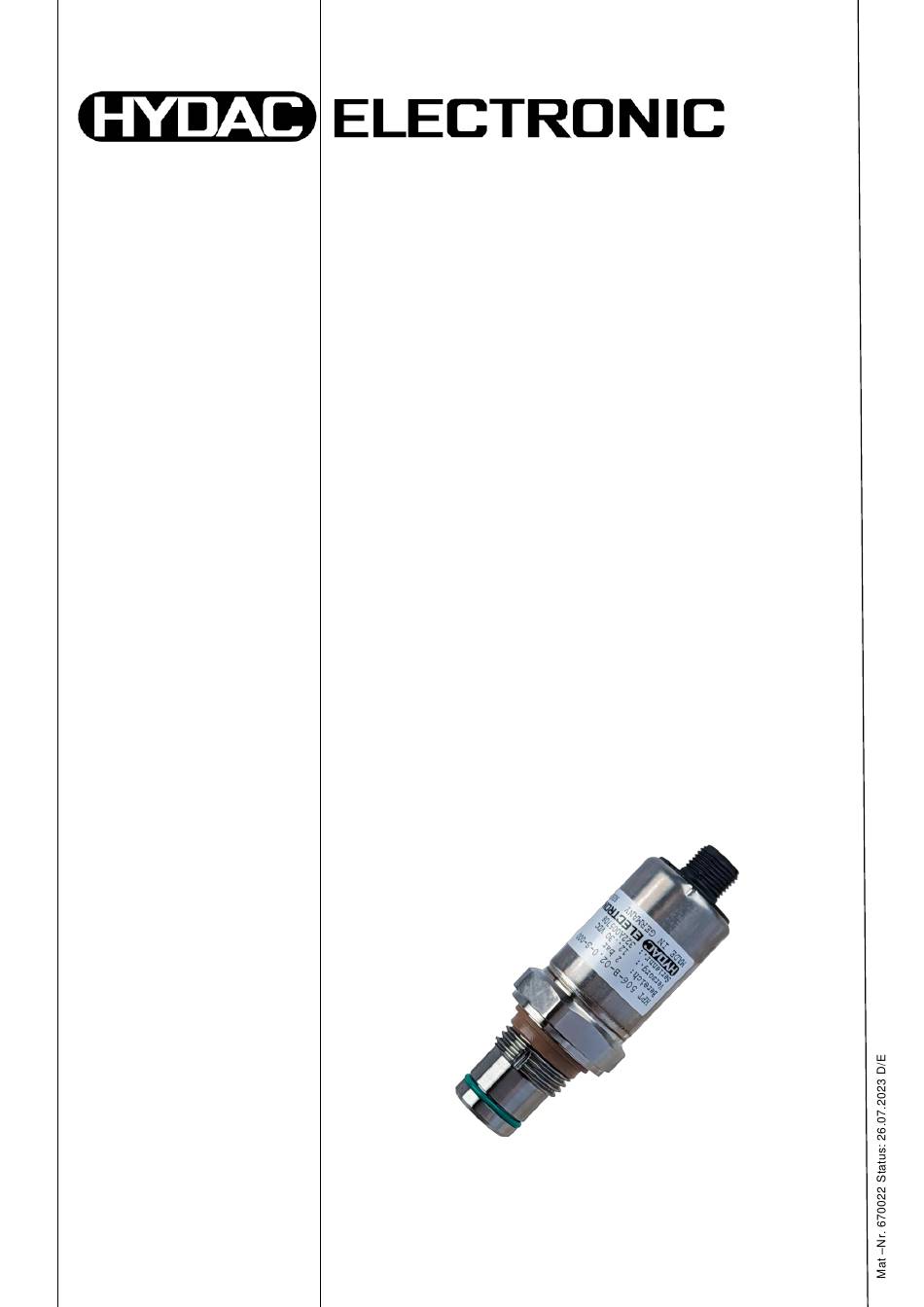

- Seite 1 Differenz- Druckmessumformer HPT 500 CANopen Differential pressure transmitter HPT 500 CANopen Bedienungsanleitung (Originalanleitung) Operation manual (Translation of original instructions)
-
Seite 2: Inhaltsverzeichnis
HPT 500 CANopen Inhalt Sicherheitshinweis ________________________________________ 4 Haftungsausschluss _______________________________________ 4 Gewährleistung ___________________________________________ 4 Sicherheit ________________________________________________ 4 4.1 Symbole und Hinweise ................... 4 4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch ....5 4.3 Verpflichtung des Betreibers vor der Inbetriebnahme ........5 4.4 Personalauswahl und Qualifikation; Grundsätzliche Pflichten......5 4.5 Organisatorische Maßnahmen ................ - Seite 3 HPT 500 CANopen Vorwort Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise zum Bedienen und Warten zusammengestellt. Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungs- gemäßen Einsatzmöglichkeiten optimal zu nutzen.
-
Seite 4: Sicherheitshinweis
HPT 500 CANopen Sicherheitshinweis Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des mitgelieferten Zubehörs. Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienanleitung und stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist. Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen. -
Seite 5: Bestimmungsgemäßer Gebrauch / Vorhersehbarer Fehlgebrauch
HPT 500 CANopen Das Symbol bedeutet, dass entsprechende ESD-Schutzmaßnahmen nach DIN EN 100 015-1 zu beachten sind. (Herbeiführen eines Potentialausgleichs zwischen Körper und Geräte- masse sowie Gehäusemasse über einen hochohmigen Widerstand (ca. 1 MOhm) z.B. mit einem handelsüblichen ESD-Armband.) 4.2 Bestimmungsgemäßer Gebrauch / vorhersehbarer Fehlgebrauch Mängel- und Haftungsansprüche –... -
Seite 6: Transport, Verpackung, Lagerung
Falls das Mess-Systems nach Ablauf der Lebensdauer entsorgt werden soll, sind die jeweils geltenden landesspezifischen Vorschriften zu beachten Wartung und Instandhaltung Alle Mess-Systeme der Baureihe HPT 500 sind wartungsfrei. Falls trotzdem Fehler auftreten wenden Sie sich bitte an die HYDAC Systems & Services GmbH. Montage 8.1 Allgemeine Montagehinweise... -
Seite 7: Zusätzliche Montagehinweise
Der elektrische Anschluss sollte von einem Fachmann nach den jeweiligen Landes- vorschriften durchgeführt werden (VDE 0100 in Deutschland). Die Differenz-Druckmessumformer der Serie HPT 500 tragen das - Zeichen und UKCA – Zeichen. Die Konformitätserklärungen sind auf Anfrage erhältlich. Die EMV-Normen: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 und EN 61000-6-4 werden erfüllt. -
Seite 8: Anschlussbelegung
HPT 500 CANopen 10 Anschlussbelegung M12x1, 5-polig Signal Beschreibung Shield/housing Supply + Supply - CAN_H Bus line dominant high CAN_L Bus line dominant low Deutsch DT04, 4-polig Signal Beschreibung supply + supply - CAN_H bus line dominant high CAN_L bus line dominant low 11 Parametrierung Zur Inbetriebnahme des Sensors wird eine elektronische Gerätebeschreibungsdatei... -
Seite 9: Protokolldaten Canopen
HPT 500 CANopen Nach dem Einlesen der EDS-Datei in den Dateimanager können Sie mit Hilfe des Gerätekonfigurationsassistenten die Knoten-ID bzw. Adresse und Baudrate von CANopen- Geräten der HYDAC ELECTRONIC GMBH konfigurieren. Die Betriebsdaten des CAN-Sensors werden über die Einträge des Objektverzeichnisses bereitgestellt. -
Seite 10: Technische Daten
HPT 500 CANopen 13 Technische Daten Eingangskenngrößen Messbereiche Differenzdruck 2; 5; 8 bar Druckfestigkeit 420 bar Überlastbereich 600 bar Berstdruck 1600 bar Mechanischer Anschluss G ½ HN 28-22 Anzugsdrehmoment, empfohlen 100 Nm Medienberührende Teile Anschlussstück: Gehäuse: Edelstahl Kolben: Aluminium Dichtungen:... -
Seite 11: Typenschlüssel
HPT 500 CANopen 14 Typenschlüssel HPT 50X – F11 – XXXX – S- 000 Anschlussart elektrisch 8 = Gerätestecker M12x1, 5-pol. V = Gerätestecker Deutsch DT04, 4-pol. Ausgangssignal F11 = CANopen Differenzdruckbereiche in bar 02.0; 05.0; 08.0 Gehäusematerial S = Edelstahl... -
Seite 12: Zubehör
HPT 500 CANopen 16 Zubehör Anschlussblock Edelstahl: Filtertechnik Artikelnr.: 286214 Anschlussblock Stahl vernickelt: Filtersystems Artikelnr.: 3227070 Stand: 26.07.2023 HYDAC ELECTRONIC GMBH Mat. Nr.: 670022... -
Seite 13: Kontakt
HPT 500 CANopen 17 Kontakt HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Systems & Services zur Verfügung. - Seite 14 HPT 500 CANopen Notizen Stand: 26.07.2023 HYDAC ELECTRONIC GMBH Mat. Nr.: 670022...
- Seite 28 HPT 500 CANopen Notes Status: 2023-07-26 HYDAC ELECTRONIC GMBH Part no.: 670022...
