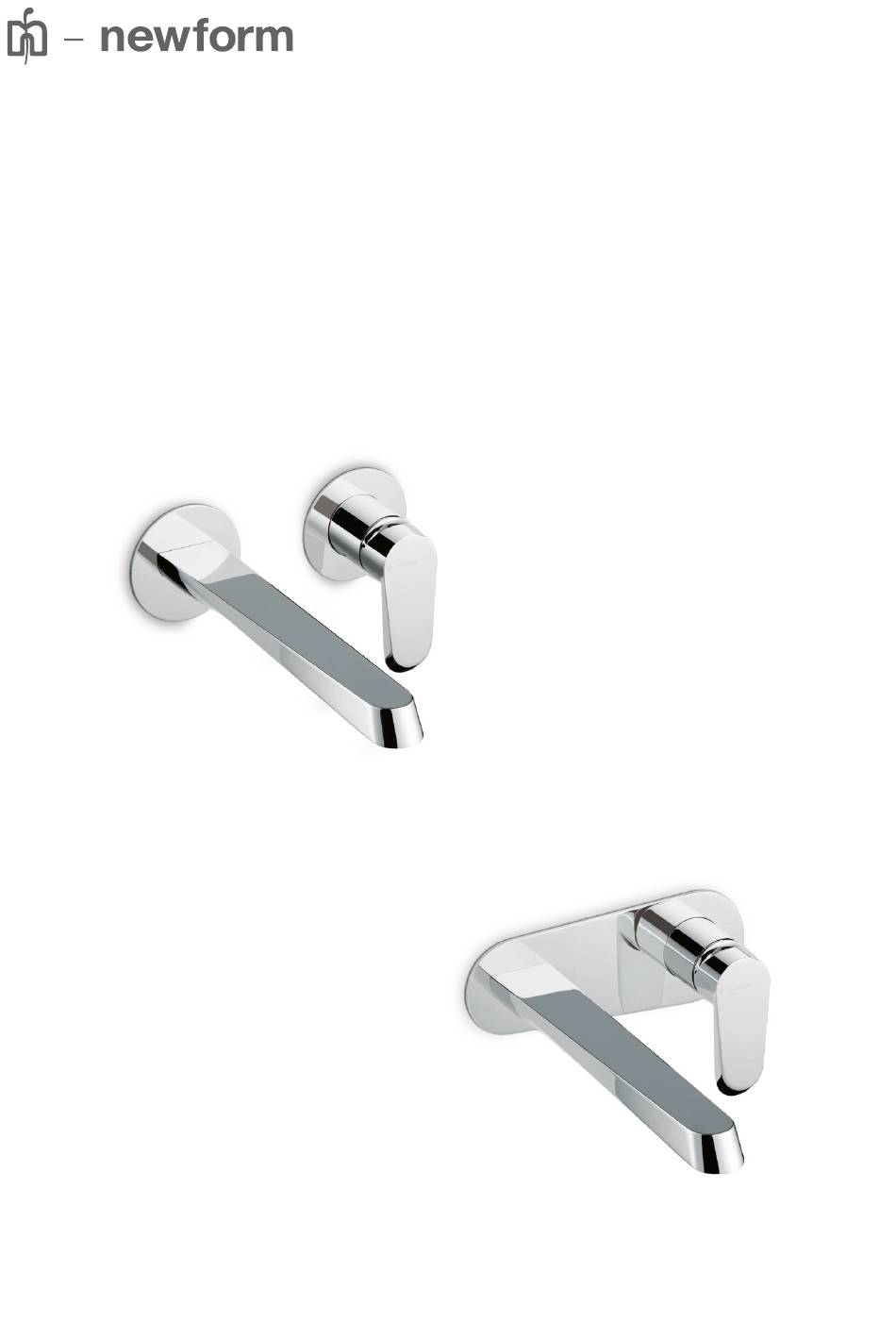

- Seite 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones 68930E 68931E...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 68930E Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 4 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 68931E Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Seite 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1 Fissaggio e connessione miscelatore. Togliere le protezioni in plastica e rimuovere il tappo come indicato in figura. Mixer fastening and connection. Remove the plastic protections and the cap as shown in the figure. Fixation et connexion mitigeur.
- Seite 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2 Fissaggio parti esterne. Avvitare il raccordo canna (2) nella parte incassata interponendo il decoro (1). Innestare la bocca (3) e fissarla con i 2 grani (4) in dotazione. Avvitare la boccola (5), inserire la cartuccia (6), avvitare la ghiera di fissaggio (7) ed inserire il cappuccio (8).
- Seite 7 Es ist überdies ratsam, die Hähne nur mit Wasser und Seife zu reinigen, und keine abrasive Reinigungsmittel (in Pulver Newform s.p.a. will not respond to any damages caused by bzw. Flüssigkeit), schleifende Schwämme oder weitere failure to observe the above rules.
- Seite 8 RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 68930E-68931E 28972 10698 15652 25228 25227 14720 17322 27076 27024 13408 10980 26855 13334 28975...
- Seite 9 PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 27852 + 68930E pressione portata 27852 + 68931E pressure flow rate pression débit Druck Wasserströmung presión caudal (bar) (l/min) 5,69 l/min 7,58 8,12 8,00 8,19...
- Seite 10 NOTE...
- Seite 11 SMALTIMENTO DELL’IMBALLAGGIO Non disperdere gli imballaggi o parti di essi nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte di asfissia per i bambini. Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo corretto il riciclo e il recupero.
- Seite 12 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
