Anschlussart Und -Schema; Ausgangssignal 4 Ma ... 20 Ma, 2-Leiter (Messumformer) - Sick Tct Bedienungsanleitung

Widerstandsthermometer
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

TCT

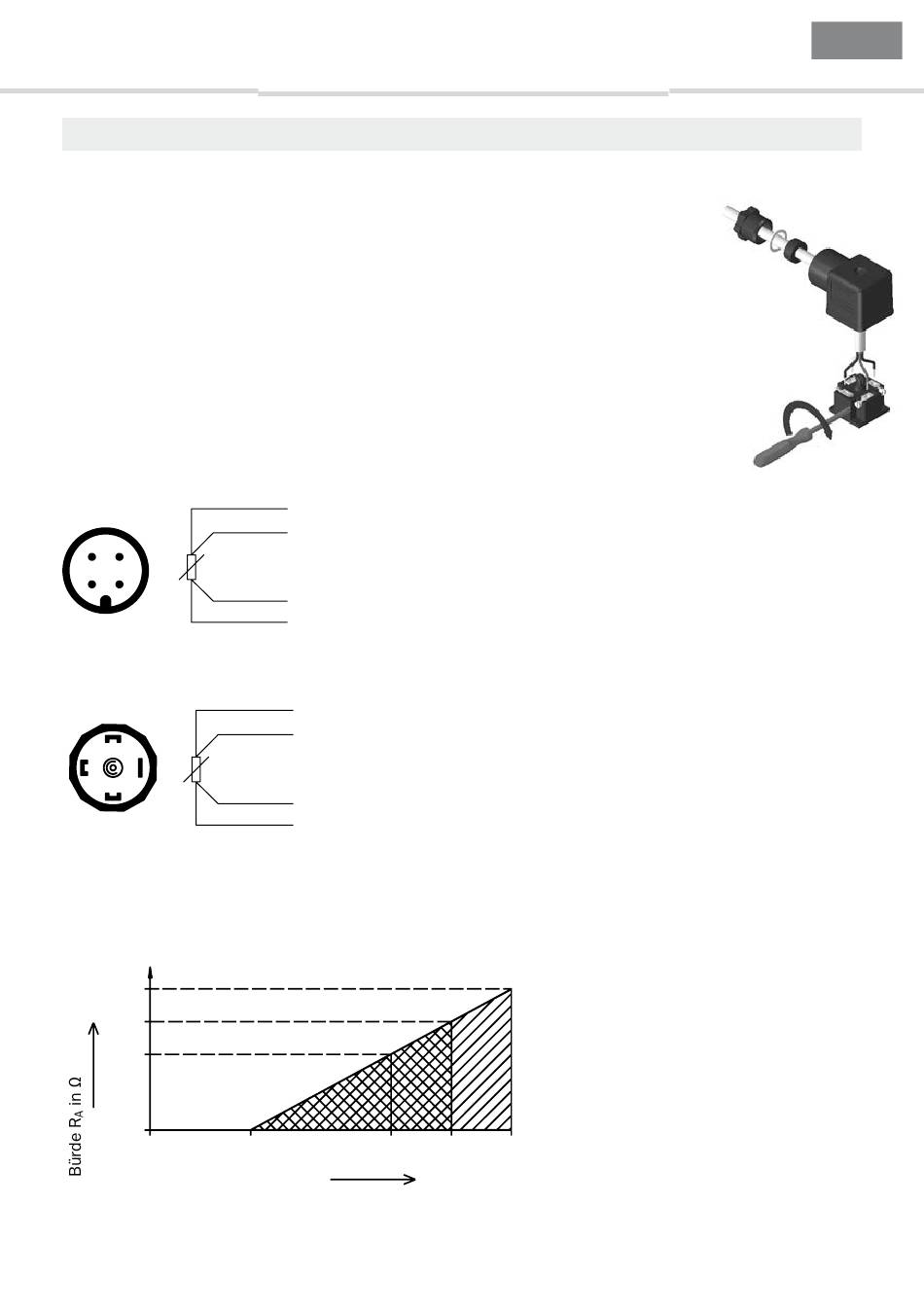

4. Anschlussart und -schema

4.1 Montage des Winkelsteckers
Bei Litzenadern empfehlen wir das Verwenden von gecrimpten Aderendhülsen.
Zum Sicherstellen der Schutzart IP 65:
Immer die Silikon-Dichtung verwenden
Verriegelungsschraube anziehen
Kabeleinführung sorgfältig ausführen
4.2 Ausgangssignal Pt100
Anschluss an Konstantstromquelle, Messstrom 0,3 mA bis 1,0 mA.
Rundsteckverbinder M12x1, Ausgangssignal Pt100
4
3
ϑ
1
2
Winkelstecker (DIN EN 175 301-803 A) M12x1, Ausgangssignal Pt100
1
ϑ
4
3
2

4.3 Ausgangssignal 4 mA ... 20 mA, 2-Leiter (Messumformer)

Bürdendiagramm:
1182
909
636
0
Spannung L
8013875/ZZV7/2018-06-26 © SICK AG • Temperatursensoren • Deutschland • Alle Rechte vorbehalten
4. Anschlussart und -schema
Ausführung mit Winkelstecker DIN EN 175301-803 A)
(
1
2
3
4
4
2
3
1
10
24
in V
+
30
36
Die zulässige Bürde hängt ab von der
Spannung der Schleifenversorgung.
D
Betriebsanleitung
9
