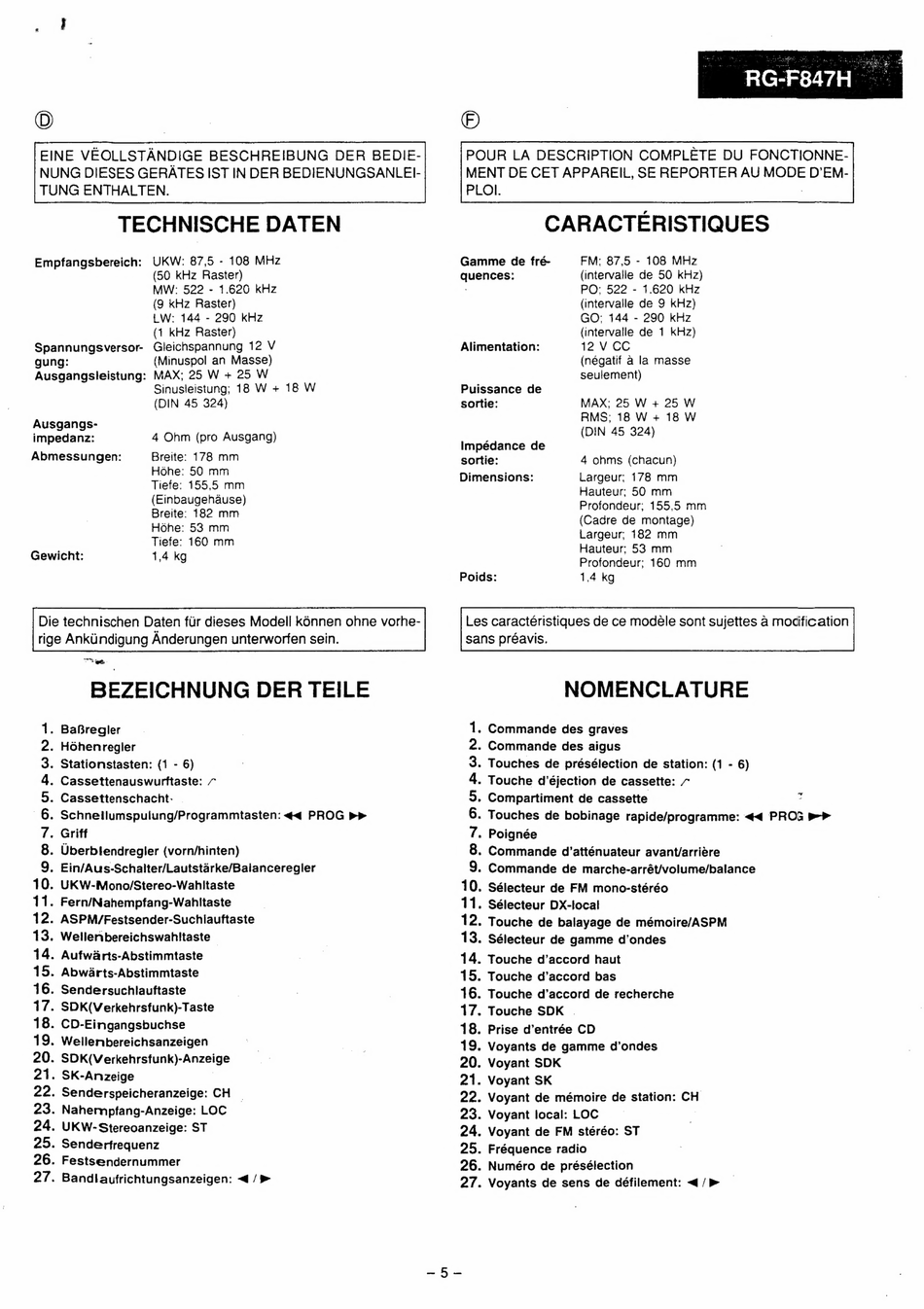

Technische Daten; Bezeichnung Der Teile - Sharp Rg-F847H Serviceanleitung

EINE VEOLLSTANDIGE BESCHREIBUNG DER BEDIE-
NUNG DIESES GERATES IST IN DER BEDIENUNGSANLEI-
TUNG ENTHALTEN.
TECHNISCHE DATEN
Empfangsbereich: UKW: 87,5 - 108 MHz
(50 kHz Raster)
MW: 522 - 1.620 kHz
(9 kHz Raster)
LW: 144 - 290 kHz
(1 kHz Raster)
Spannungsversor- Gleichspannung 12 V
gung: (Minuspol an Masse)
Ausgangsleistung: MAX; 25 W + 25 W
Sinusleistung; 18 W + 18 W
(DIN 45 324)
Ausgangs-
impedanz:
Abmessungen:
4 Ohm (pro Ausgang)
Breite: 178 mm
Hohe: 50 mm
Tiefe: 155.5 mm
(Einbaugehause)
Breite: 182 mm
Hohe: 53 mm
Tiefe: 160 mm
Gewicht: 1,4 kg
Die technischen Daten fur dieses Modell kOnnen ohne vorhe-
rige Ankundigung Anderungen unterworfen sein.
~~,
gt:
BEZEICHNUNG DER TEILE
. BaBregler
. Hohenregier
. Stationstasten: (1 - 6)
Cassettenauswurftaste: ~
. Cassettenschacht-
Schnellumspulung/Programmtasten: «4 PROG pr
Griff
. Uberblendregler (vorn/hinten)
. Ein/Aus-Schalter/Lautstarke/Balanceregler
. UKW-Mono/Stereo-Wahitaste
. Fern/Nahempfang-Wahitaste |
. ASPM/Festsender-Suchiauftaste
. Wellenbereichswahitaste —
. Aufwarts-Abstimmtaste
. Abwarts-Abstimmtaste
16. Sendersuchlauftaste
17. SDK(Verkehrsfunk)-Taste
18. CD-Eingangsbuchse
19. Wellenbereichsanzeigen
20. SDK(Verkehrsfunk)- Anzeige
21. SK-Anzeige
22. Senderspeicheranzeige: CH |
23. Nahermmpfang-Anzeige: LOC
24. UKW-Stereoanzeige: ST
25. Sendertrequenz
26. Festsendernummer
27. Bandlaufrichtungsanzeigen: </>
ow ee
QAWNADCHONODOLhWN—
"RG-Fed7H
POUR LA DESCRIPTION COMPLETE DU FONCTIONNE-
MENT DE CET APPAREIL, SE REPORTER AU MODE D'EM-
PLOI.
CARACTERISTIQUES
FM: 87,5 - 108 MHz
(intervalie de 50 kHz)
PO; 522 - 1.620 kHz
(intervalle de 9 kHz)
GO; 144 - 290 kHz
(intervalle de 1 KHz)
Gamme de fré-
quences:
Alimentation: 12 VCC
(négatif a la masse
seulement)
Puissance de
sortie: MAX: 25 W + 25 W
RMS; 18 W + 18 W
(DIN 45 324)
Impédance de
sortie: 4 ohms (chacun)
Dimensions: Largeur, 178 mm
Hauteur; 50 mm
Profondeur; 155.5 mm
(Cadre de montage)
Largeur,; 182 mm
Hauteur; 53 mm
Profondeur; 160 mm
Poids: 1.4 kg
Les caractéristiques de ce modele sont sujettes a modification
sans préavis.
1
2
3
4
5.
6
7
8
9
NOMENCLATURE
. Commande des graves
. Commande des aigus
. Touches de présélection de station: (1 - 6)
- Touche d'éjection de cassette: ~
Compartiment de cassette
. Touches de bobinage rapide/programme: << PROG p>
. Poignée
- Commande d'atténuateur avant/arriére
. Commande de marche-arrét/volume/balance
10. Séliecteur de FM mono-stéréo
11. Sélecteur DX-local
12. Touche de balayage de mémoire/ASPM
13. Sélecteur de gamme d'ondes
14. Touche d'accord haut
15. Touche d'accord bas
16. Touche d'accord de recherche
17. Touche SDK |
18. Prise d'entrée CD
19. Voyants de gamme d'ondes
20. Voyant SDK
21. Voyant SK
22. Voyant de mémoire de station: CH
23. Voyant local: LOC
24. Voyant de FM stéréo: ST
25. Fréquence radio
26. Numéro de présélection
27. Voyants de sens de défilement: </>
™
