AGT NX-5224-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Magazinschrauber- Aufsatzes.
Bringen Sie ihn schnell und einfach an Ihrer Bohrmaschine
an. So können Sie problemlos in Serie schrauben und müssen
nicht mühsam jede Schraube einzeln ansetzen. Sie können ihn
montieren an allen Bohrmaschinen, deren vordere Aufnahme
hinter dem Bohrfutter einen Durchmesser von 42,5 bis 44,5 mm
besitzt. Ein Bohrfutter, das Bohrer bis 10 mm Durchmesser
aufnehmen kann, wird benötigt (z. B. 1,5 bis 10 mm).
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie
die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Magazinschrauber-Aufsatz optimal einsetzen können.
HINWEIS
Sie können den Aufsatz an allen Bohrmaschinen montieren,
deren vordere Aufnahme hinter dem Bohrfutter einen
Durchmesser von 42,5 bis 44,5 mm besitzt. Ein Bohrfutter,
das Bohrer bis 10 mm Durchmesser einspannen kann, wird
benötigt (z.B. 1,5 bis 10 mm).
Lieferumfang
• Magazinschrauber-Aufsatz
• Sechskantschlüssel
• langer Bit (152 mm)
• Bedienungsanleitung
Zusätzlich benötigt:
NX 5224-675: AGT Magazinschrauber-Aufsatz
für 1,5- bis 10-mm-Bohrmaschinen
NX-5226-675: 250 Magazinschrauben für Holz, 3,5 × 25 mm
NX-5227-675: 250 Magazinschrauben für Metall, 3,5 × 25 mm
NX-5228-675: 250 Magazinschrauben für Holz, 4,1 × 38 mm
NX-5229-675: 250 Magazinschrauben für Metall, 4,1 × 38 mm
Kundenservice: 0 7631 / 360 - 350
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Magazinschrauber-Aufsatz
für 1,5- bis 10-mm-Bohrmaschinen
Verwendung
ACHTUNG
Verwenden Sie den Magazinschrauber-Aufsatz nie
in Verbindung mit einer akkubetriebenen Maschine.
Montieren Sie ihn nur auf Maschinen, die mit
Netzstrom betrieben werden.
1. Drehen Sie das Bohrfutter Ihrer Bohrmaschine auf und
setzen Sie den langen Bit ein. Schrauben Sie das Bohrfutter
anschließend fest zu.
HINWEIS
Bei den meisten Bohrmaschinen lässt sich das Futter
entfernen und der lange Bit direkt in die
Bohrfutteraufnahme stecken. Angaben hierzu finden Sie in
der Anleitung der jeweiligen Bohrmaschine.

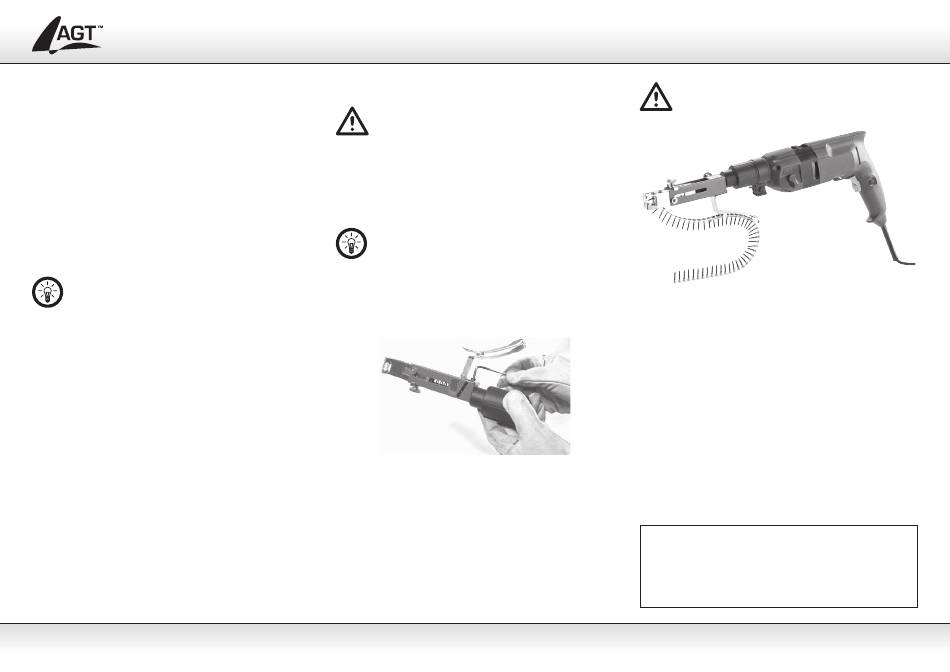

2. Schrauben Sie die Führungsschiene am Korpus des
Magazinschrauber-Aufsatzes fest. Benutzen Sie dazu den
mitgelieferten Sechskantschlüssel.
3. Führen Sie den Magazinschrauber-Aufsatz über den
langen Bit und fixieren Sie ihn mit der Flügelschraube am
Bohrfutteraufsatz.
4. Ziehen Sie den Schraubengurt durch die Führungsschiene
und lassen Sie ihn an der Bohrspitze einrasten. Achten Sie
darauf, dass die Schraube direkt vor dem Bit sitzt.
5. Stellen Sie mit der oberen Stellschraube am Korpus die
Schraubenlänge ein.
6. Bestimmen Sie mit der seitlich angebrachten Stellschraube
die gewünschte Einschraubtiefe. Nun können Sie mit Ihrer
Bohrmaschine Schrauben in Serie eindrehen, ohne absetzen
zu müssen.
Bedienungsanleitung
ACHTUNG!
Tragen Sie beim Bohren niemals Handschuhe!
Bohrfutter oder Bohrer nie mit der Hand abbremsen!
Vor Bohrerwechsel immer den Netzstecker ziehen!
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit. Achtung Verletzungsgefahr!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!
Informationen und Antworten auf häufige Fragen (FAQs) zu
vielen unserer Produkte sowie ggfs. aktualisierte Handbücher
finden Sie auf der Internetseite:
www.agt-tools.de
Geben Sie dort im Suchfeld die Artikelnummer oder den
Artikelnamen ein.
© REV6 – 30. 03. 2020 – EB/LE//BS/EX:TT//SK
NX-5224-675
