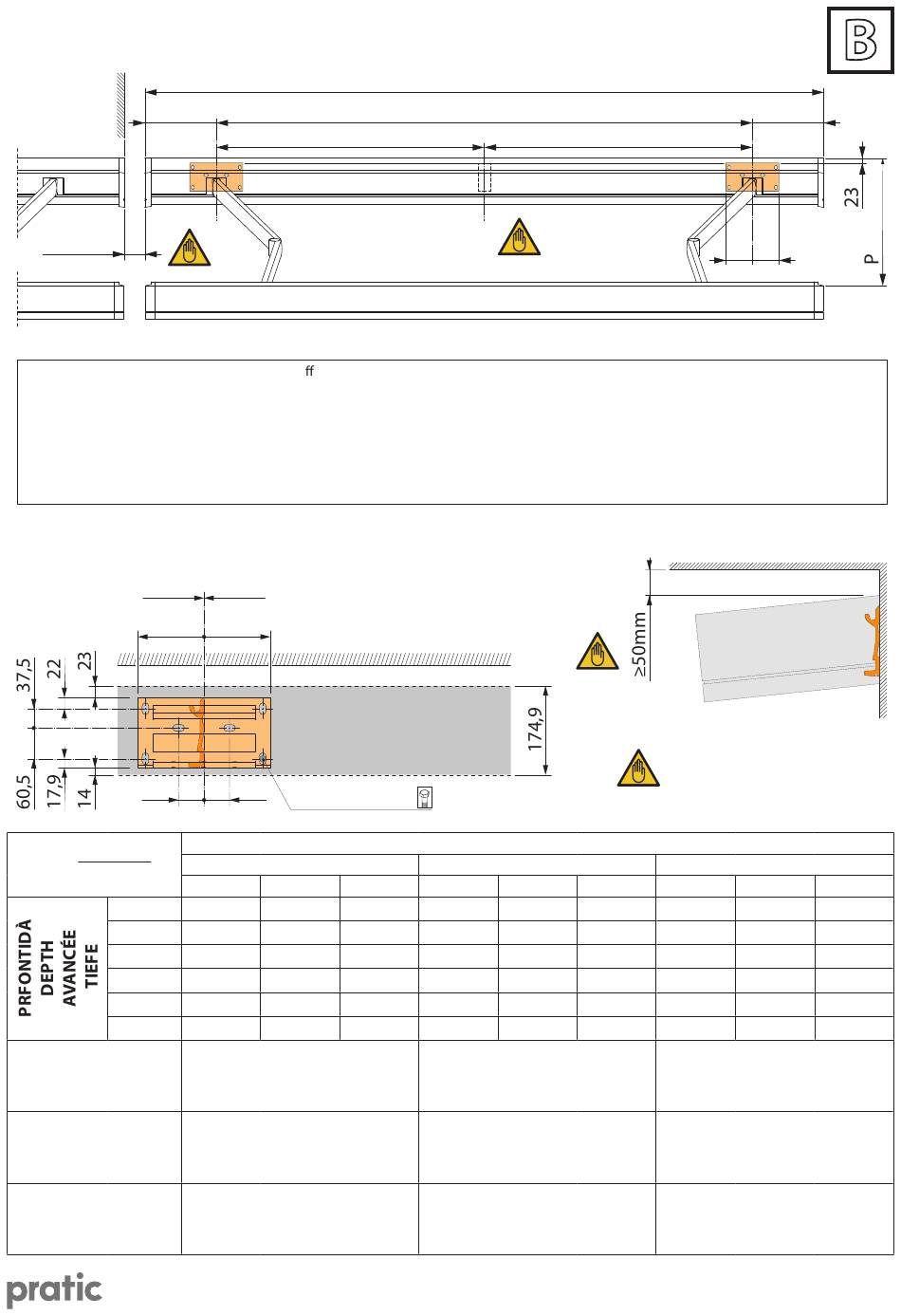

Installazione a muro (2 bracci - 2 supporti)
Installation au mur (2 Bras - 2 Supports) Wand Installation (2 Gelenkarme - 2 Lager)
Muro
Wall
D
Mur
Wand
≥50mm
[ ] Altre possibili posizioni per l'aggiunta di sta e a parete aggiuntive (da richiedere), in corrispondenza della posizione dei distanziali.
^
Non installabili in prossimità dell'adduzione elettrica (vedere fase F).
[ ] Other possible positions to add additional wall brackets (on request), Corresponding to the spacers position.
^
They cannot be installed near the power supply (see phase F).
[ ] D'autres positions possibles pour l'ajout de supports au mur additionnels (sur demande), En correspondance de la position des entretoises.
^
Il ne peut pas être installé en proximité d' adduction électrique (voir phase F).
[ ] Andere mögliche Positionen zur Ergänzung der zusätzlichen Wandbügel (zu erfordern), auf der Höhe von der Position der Abstandshalter.
^
In der Nähe der Stromversorgung nicht einbaubar (siehe Phase F).
D
130
50
D = (L - Ib1)
2
1500
2000
2500
3000
3500
4000
N° Bracci
Arms
Bras
Gelenkarme
N° Supporti
Supports
Supports
Lager
N° Distanziali
Spacers
Entretoises
Abstandhalter
=
Ib1
130
INGOMBRO A PARETE DELLA TENDA
AWNING WALL SIZE
ENCOMBREMENT AU MUR DU STORE
MARKISE WAND AUSMASSE
50
Ø MAX 12mm
2000
L min
L MAX
Ib1
2000
2000
1650
2
2
PAG. 15
Wall installation (2 arms - 2 supports)
L
Ib1
^
LARGHEZZA / WIDTH / LARGEUR / BREITE
2500
L min
L MAX
2001
2500
2500
2500
2
2
=
= =
Dimensioni di ingombro in mm
Overall dimension in mm
Dimensions d'encombrement en mm
Außenabmessungen in mm
Ib1
L min
L MAX
1650
2501
2150
2501
3000
T-Hide - Istruzioni d'installazione Rev. 11/18
B
D
3000
Ib1
3000
2150
3000
2150
3000
2650
2
2
1
