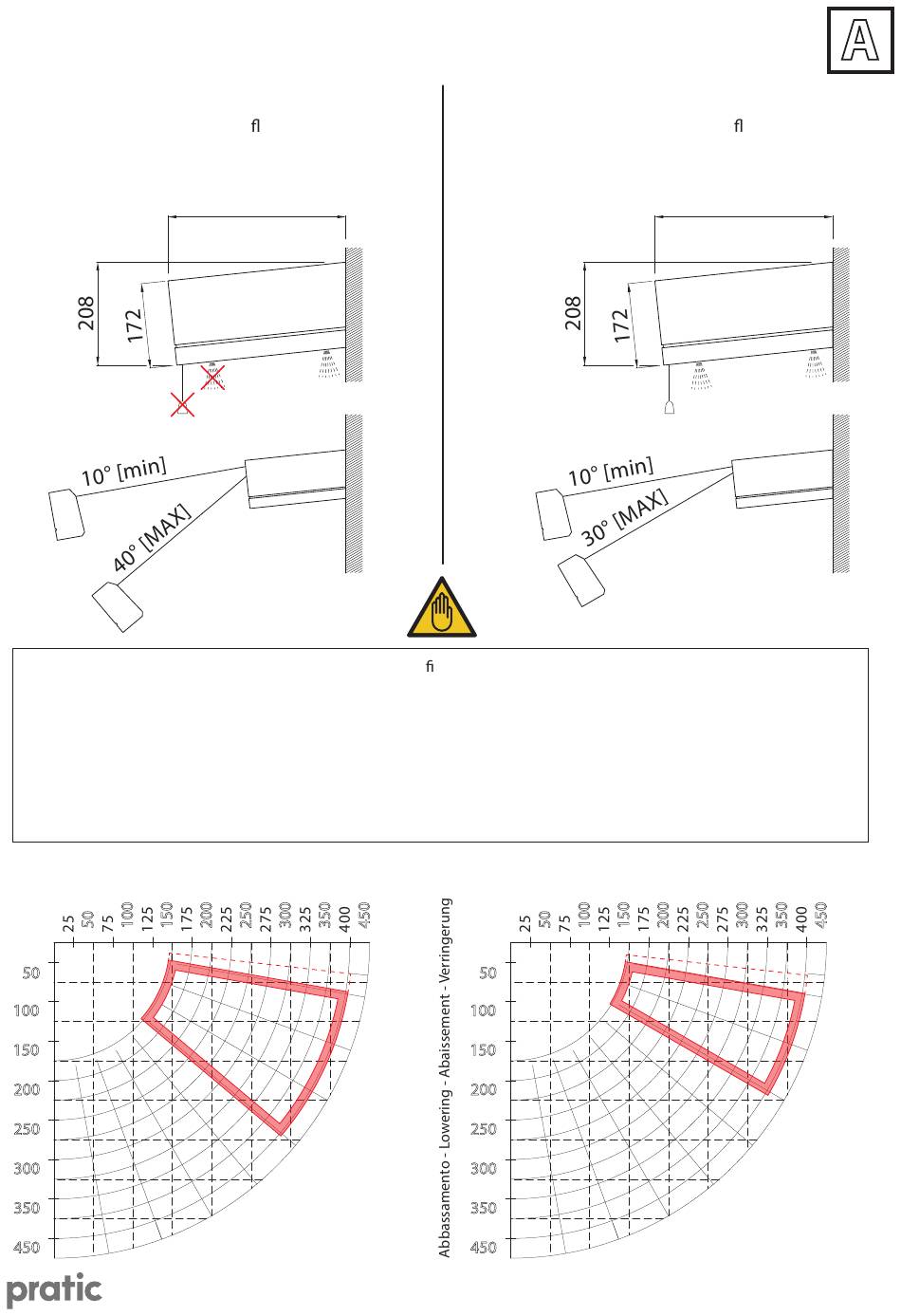

Inclinazioni possibili (Montaggio a parete)
Pentes possibles (Fixation au mur)
IT - senza Led frontale e volant
EN - without front Leds and ap
FR - sans Led avant et volant
DE - ohne frontalem Led und Volant
**
(
) Il cassonetto/telo consente un'ulteriore regolazione no a 6° a compensazione di eventuali non ortogonalità della
parete ed ottenere l'inclinazione minima di 10° rispetto al terreno.
The cassette/cover allows an additional adjustment up to 6° to balance any non-orthogonality of the wall and to
obtain the minimum slope of 10°, compared to the horizontal plane.
La boîte / tissu permet un réglage supplémentaire jusqu'à 6° pour compenser éventuelles non-orthogonalité du
mur et obtenir une inclinaison minimale de 10° par rapport au sol.
Die Kassette/das Tuch ermöglicht eine zusätzliche Regulierung bis zu 6° zum Ausgleich etwaiger Nicht-
Rechtwinkligkeiten der Wand und ermöglicht eine Mindestneigung von 10° im Vergleich zum Boden zu erreichen.
Profondità in pianta - Plan depth
Profondeur à l'horizontale - TIefe im Plan
25
50
75
100
125
150
175
200
225
250
275
300
325
350
400
450
360
6°
**
10°
[min]
20°
30°
40°
[MAX]
PAG. 13
Possible slopes (Wall mounting)
Mögliche Gefälle (Wandaufhängung)
IT - con Led frontale e/o volant
EN - with front Leds and/or ap
FR - avec Led avant et/ou volant
DE - mit frontalem Led und/oder Volant
Profondità in pianta - Plan depth
Profondeur à l'horizontale - TIefe im Plan
25
50
75
100
125
150
175
200
225
250
275
300
325
350
400
450
T-Hide - Istruzioni d'installazione Rev. 11/18
