VS...
FM,
DVB-T
DC1
DY 64 1810
5 x DV 49
DC1
DY 64 1800
5 x DV 25

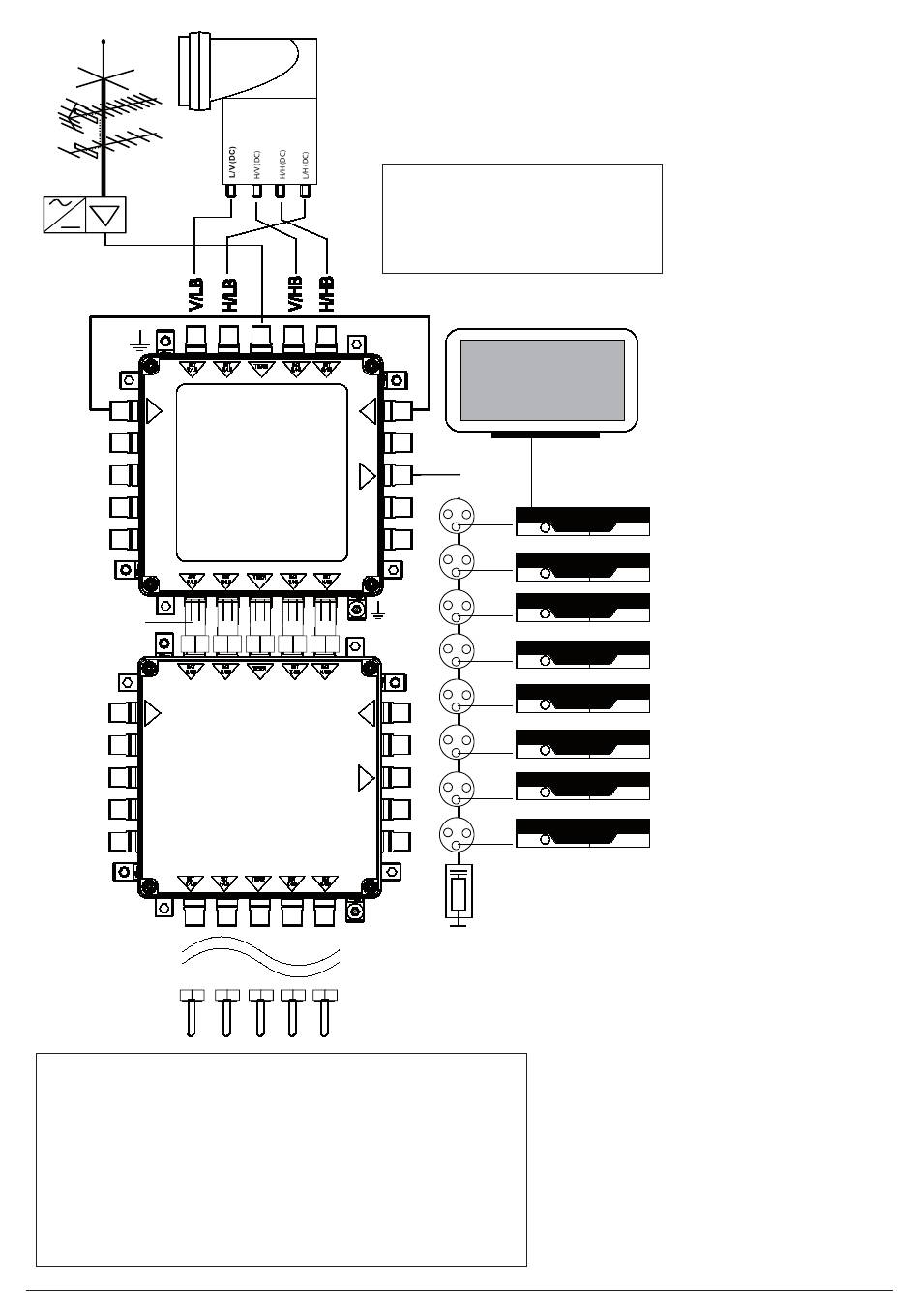

DY 64 1810 / DY 64 2410
Versorgung über internes Netzteil
Supply by internal power-supply
Verbindung DC 1 mit DC 2 über F-Kabel: Standby aus
Connect DC 1 with DC 2 via F-Cable: Standby off
Bei Kaskadierung Standby ausser Betrieb nehmen!
If cascading-switch off standby!
-2-
All manuals and user guides at all-guides.com
OC 04
Legende
V / LB
H / LB
V / HB =
H / HB =
230 VAC
DC2
OUT
DC2
OUT
Stammausgänge abschließen
Terminate trunk outputs
=
Vertical / Low Band
=
Horizontal / Low Band
Vertical / High Band
Horizontal / High Band
TV
OUT
8 x DB 64
8 x OR 5x
1 x DV 27
Jedem Receiver muss die Frequenz
und Kanal ID zugeordnet werden.
Set frequency and Ch ID for each
receiver.
Rec. - Frequenz - Kanal ID
8 - 1892 MHz - 7
7 - 1790 MHz - 6
6 - 1688 MHz - 5
5 - 1586 MHz - 4
4 - 1484 MHz - 3
3 - 1382 MHz - 2
2 - 1280 MHz - 1
1 - 1178 MHz - 0
