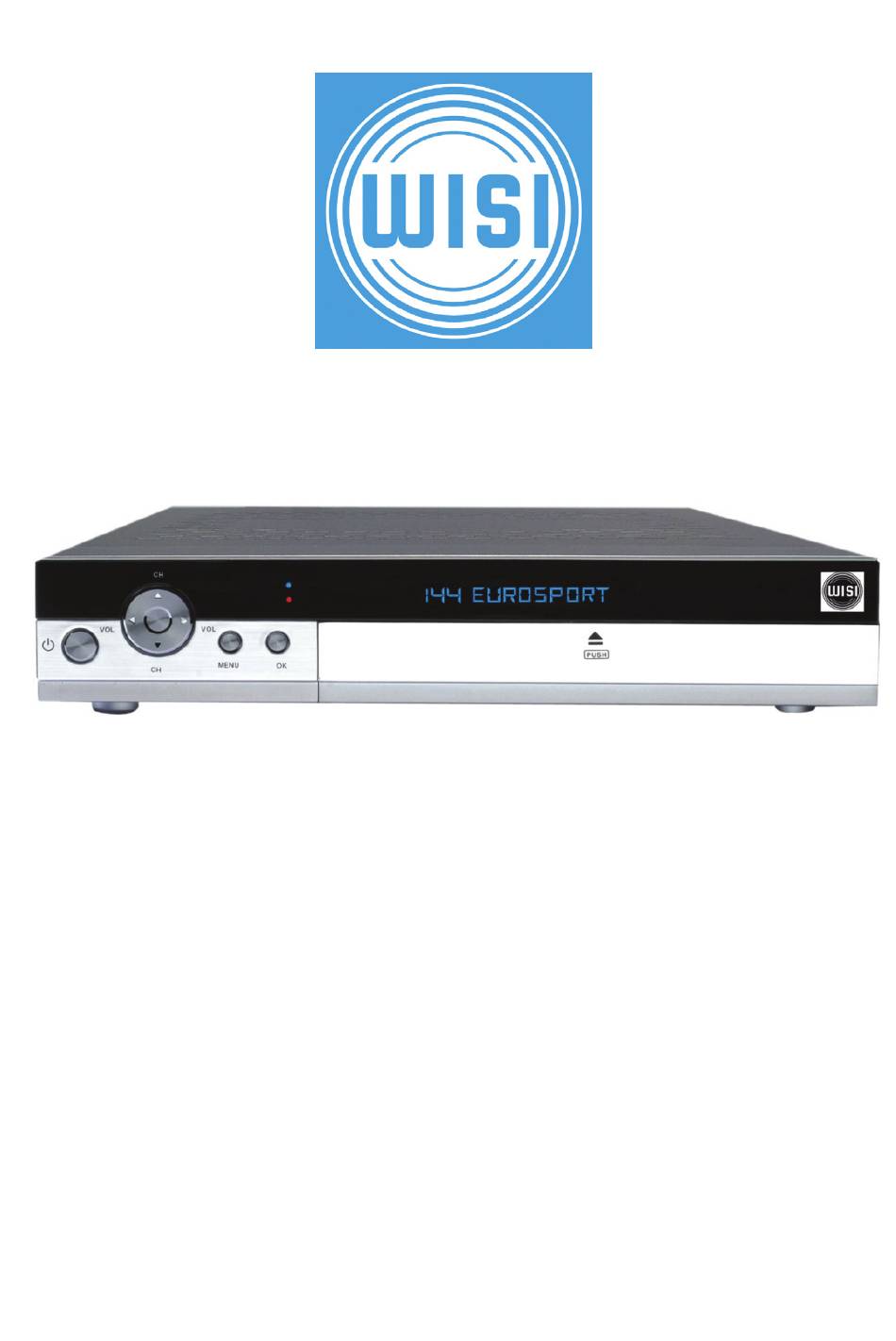

- Seite 1 Digitaler Terrestrischer Receiver OR 49+ Version 1.0, Stand 09.01.2008...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver OR 49+ von WISI entschieden haben. Bitte lesen Sie die Bedienungsanleitung des WISI OR 49+ sorgfältig durch, bevor Sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise..................6 Der elektrische Anschluss................. 6 Der richtige Standort ..................7 Der richtige Umgang mit Batterien..............7 Bestimmungsgemäße Verwendung .............. 8 Lieferumfang....................8 Geräteübersicht....................9 Rückseite......................9 Fernbedienung ....................10 Tastenbelegung der Fernbedienung............... 10 Batterien in die Fernbedienung einlegen ............12 Wechseln der Batterien................... - Seite 5 Inhaltsverzeichnis Werkseinstellung..................... 28 Spiele ......................28 Bedienung über die Fernbedienung ............29 Receiver ein- und ausschalten................ 29 Lautstärke ändern ................... 29 Programme umschalten .................. 29 Programmliste aufrufen................... 29 Videotext ......................30 Elektronische Programmzeitschrift..............31 Favoriten-Liste ....................31 Zoom-Funktion ....................31 Programm-Informationen ................
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Achtung! Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in dieser Bedienungsanleitung. Der elektrische Anschluss • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. -
Seite 7: Der Richtige Standort
Sicherheitshinweise • Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen, bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen. Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken. -
Seite 8: Bestimmungsgemäße Verwendung
Hausmüll (siehe auch Kapitel Entsorgung auf Seite 36). Bestimmungsgemäße Verwendung Der digitale terrestrische Receiver WISI OR 49+ dient dem Empfang von digitalen terrestrischen Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise auf Seite 6. -
Seite 9: Geräteübersicht
Geräteübersicht Geräteübersicht Rückseite Abbildung 1: Anschlüsse an der Rückseite des Receivers Bezeichnung Beschreibung SCART-Anschluss TV-Gerät SCART-Anschluss Videogerät AUDIO-R Analoger Audio-Anschluss rechts AUDIO-L Analoger Audio Anschluss links Digital Audio Digitaler Audio Anschluss koaxial SPDIF Digitaler Audio Anschluss optisch POWER Netzschalter 110 - 240 V~, 50/60 Hz Netzanschluss ANT IN Modulator-Eingang... -
Seite 10: Fernbedienung
Fernbedienung Fernbedienung Tastenbelegung der Fernbedienung Symbol Erklärung Wechsel zwischen Standby- und Betriebsmodus. POWER Zifferntasten Programm direkt eingeben, Zifferneingabe... -
Seite 11: Erklärung
Fernbedienung Symbol Erklärung (0~9) RECALL Wechsel auf das zuvor gewählte Programm Anzeige von Informationen zu aktuellen und zukünftigen Programmen MENU Menü aufrufen, Grundeinstellungen vornehmen CH ▲ – Programmwahl in aufsteigender Reihenfolge – Cursor-Bewegung aufwärts VOL ◄ – Lautstärke reduzieren – Menüoption nach links –... -
Seite 12: Batterien In Die Fernbedienung Einlegen
Fernbedienung Batterien in die Fernbedienung einlegen Abbildung 2: Einlegen der Batterien in die Fernbedienung Das Batteriefach befindet sich auf der Rückseite der Fernbedienung. Nehmen Sie den Deckel des Batteriefachs ab und legen Sie zwei Batterien vom Typ AAA in das Batteriefach ein. Achten Sie beim Einlegen der Batterien auf deren richtige Polung. -
Seite 13: Receiver Anschließen
Receiver anschließen Receiver anschließen Achtung! Verbinden Sie den Receiver zuerst mit der Antennen-Anlage oder der Zimmerantenne und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken. Andernfalls kann der Receiver beschädigt werden. Abbildung 3: Anschluss-Schema mit Antennen- und Scart-Kabeln Anschluss an die Hausantenne Hinweis! Antennen-Kabel... -
Seite 14: Tv-Gerät Anschließen
Receiver anschließen TV-Gerät anschließen Hinweis! Antennenkabel, Scart-Kabel und Audio/Video-Verbindungs- kabel sind nicht im Lieferumfang des Receivers enthalten. Entsprechende Kabel erhalten Sie im Fachhandel. Verbindung über Scartkabel Schließen Sie Ihr Fernsehgerät mit einem Scart-Kabel an die TV-Scart- Buchse des Receivers an. Verbindung über Audio/Video-Verbindungskabel Hinweis! Ihr TV-Gerät muss über Eingänge für die Komponenten-... -
Seite 15: Videorekorder / Dvd-Rekorder Anschließen
Receiver anschließen Videorekorder / DVD-Rekorder anschließen Hinweis! Antennenkabel, Scart-Kabel und Audio/Video-Verbindungs- kabel sind nicht im Lieferumfang des Receivers enthalten. Entsprechende Kabel erhalten Sie im Fachhandel. Verbindung über Scartkabel Schließen Sie Ihren Video- oder DVD-Rekorder mit einem Scart-Kabel an die VCR-Scart-Buchse des Receivers an. Verbindung über Antennenkabel Über den Modulator können Sie Ihren Video- oder DVD-Rekorder mit einem Antennenkabel an den Receiver anschließen. -
Seite 16: Receiver In Betrieb Nehmen
Receiver in Betrieb nehmen Receiver in Betrieb nehmen Einschalten des Receivers Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Nachdem Sie alle Geräte miteinander verbunden haben, stecken Sie den Netzstecker des Receivers und die Netzstecker der angeschlossenen Geräte in die Netz-Steckdosen. -
Seite 17: Hauptmenü
Hauptmenü Hauptmenü PIN eingeben Um einige Einstellungen vor unberechtigtem Zugriff und Änderungen zu schützen, sind diese nur nach einer PIN-Eingabe zugänglich. Beim Aufruf entsprechender Menüpunkte müssen sie eine PIN eingeben. Hinweis! Im Lieferzustand ist als PIN 0000 voreingestellt. Sie können die PIN jederzeit ändern (siehe Kapitel Kindersicherung auf Seite 22). -
Seite 18: Menüsprache
Hauptmenü Menüsprache Um die Menüsprache des Receivers zu verändern, gehen Sie in das Menü System wie auf Seite 17 beschrieben. Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Punkt Menüsprache aus. Wählen Sie mit den Tasten VOL ◄ und VOL ► Ihre Menüsprache aus. Sprache der Audiokanäle ändern Um die Sprache der Audiokanäle zu verändern, gehen Sie in das Menü... -
Seite 19: Antennen-Spannnung
Hauptmenü Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Menüpunkt Programmumschaltung aus. Wählen Sie mit den Tasten VOL ◄ und VOL ► die Option Schwarz aus, wenn zwischen zwei Programmen ein schwarzer Bildschirm eingeblendet werden soll. Wählen Ein-/Ausblenden aus,... -
Seite 20: Osd Einstellungen
Hauptmenü Modulator-Modus Um die Farbfernsehnorm des Modulators zu verändern, gehen Sie in das Menü System wie auf Seite 17 beschrieben. Rufen Sie anschließend mit den Tasten UP und Down die zweite Seite des Systemmenüs auf. Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Menüpunkt Modulator Modus aus. - Seite 21 Hauptmenü OSD-Transparenz Um die Transparenz des Bildschirmmenüs einzustellen, gehen Sie in das Menü OSD Einstellungen wie auf Seite 20 beschrieben. Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Menüpunkt OSD-Transparenz aus. Stellen Sie mit den Tasten VOL ◄ und VOL ► die Transparenz des Bildschirmmenüs ein.
-
Seite 22: Kindersicherung
Hauptmenü Um das Menü OSD Einstellungen zu verlassen, drücken Sie ggf. mehrmals die EXIT-Taste. Kindersicherung Abbildung 6: Menü Kindersicherung Drücken Sie die MENU-Taste. Wählen Sie mit der CH ▼- oder CH ▲-Taste den Menüpunkt Kindersicherung aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie ggf. -
Seite 23: Installationsassistent
Hauptmenü Um die Einstellung des Installationsmenüs zu ändern, gehen Sie in das Menü Kindersicherung wie auf Seite 22 beschrieben. Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Menüpunkt Installationssperre aus. Schalten Sie mit den Tasten VOL ◄ und VOL ► die Installationssperre je nach Wunsch ein oder aus. -
Seite 24: Audiosprache
Hauptmenü Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17). Menüsprache Unter Menüsprache stellen Sie die Menüsprache ein. Wählen Sie mit den Tasten CH ▼ und CH ▲ die gewünschte Menüsprache aus. -
Seite 25: Systeminformationen
Hauptmenü Systeminformationen Hier finden Sie aktuelle Informationen zu Hard- und Software. Drücken Sie die MENU-Taste. Wählen Sie mit der CH ▼- oder CH ▲-Taste den Menüpunkt Systeminformationen aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie ggf. die PIN ein (siehe Kapitel PIN eingeben auf Seite 17). Timer-Einstellungen Abbildung 7: Timer-Einstellungen... -
Seite 26: Timer
Hauptmenü Schalten Sie mit den Tasten VOL ◄ und VOL ► den Timer je nach Wunsch ein oder aus. Uhrzeit Um das aktuelle Datum einzustellen, gehen Sie in das Menü Timer- Einstellungen wie auf Seite 25 beschrieben. Wählen Sie dann mit den Tasten CH ▼ und CH ▲ den Menüpunkt Uhrzeit aus. -
Seite 27: Automatischer Suchlauf
Hauptmenü Ändern Sie die Werte mit den Tasten VOL ◄ und VOL ► oder den Zifferntasten (0~9). Löschen Wählen Sie mit den Tasten CH ▼ und CH ▲ den Timer-Eintrag aus, den Sie löschen wollen. Drücken Sie die Taste PAUSE (gelb), um den markierten Timer zu ändern. -
Seite 28: Werkseinstellung
Hauptmenü Drücken Sie die Taste ZOOM (grün), um eine neue Frequenz hinzuzufügen. Wählen Sie mit den Tasten VOL ◄ und VOL ► die korrekten Parameter FTT-Modus, Guard-Intervall und Bandbreite für diese Frequenz aus. Bestätigen Sie Ihre Eingabe mit der OK-Taste. Löschen Drücken Sie die Taste PAUSE (gelb), um eine Frequenz zu löschen. -
Seite 29: Bedienung Über Die Fernbedienung
Bedienung über die Fernbedienung Bedienung über die Fernbedienung Receiver ein- und ausschalten Um den Receiver mit der Fernbedienung ein- und auszuschalten, drücken Sie die POWER-Taste. Lautstärke ändern Ändern Sie die Lautstärke am Receiver mit den Tasten VOL ◄ oder VOL ►. Programme umschalten Um auf ein anderes Programm umzuschalten, geben Sie über die Zifferntasten (0~9) die Nummer des gewünschten Programms ein. -
Seite 30: Videotext
Bedienung über die Fernbedienung Senderparameter ändern Drücken Sie die OK-Taste, um die Programmliste aufzurufen. Drücken Sie die Taste ZOOM (grün), um einen Sender zu sperren, in der Liste zu verschieben oder umzubenennen. Drücken Sie die Taste AUDIO (rot), um den markierten Sender zu sperren. -
Seite 31: Elektronische Programmzeitschrift
Bedienung über die Fernbedienung Elektronische Programmzeitschrift Um die elektronische Programmzeitschrift aufzurufen, drücken Sie die EPG-Taste. Die elektronische Programmzeitschrift bietet Ihnen Informationen (soweit vom jeweiligen Programmanbieter unterstützt) der zurzeit ausgestrahlten sowie der darauf folgenden Sendungen. Die elektronische Programmzeitschrift wird allgemein mit EPG (Electronic Programme Guide) abgekürzt. Um die elektronische Programmzeitschrift zu beenden, drücken Sie die EXIT-Taste erneut. -
Seite 32: Mosaik
Bedienung über die Fernbedienung Mosaik Drücken Sie die Taste M-P-Taste, um eine Übersicht über mehrere Programme zu bekommen. Pause-Funktion Drücken Sie die Taste PAUSE (gelb), um das Bild des aktuell laufenden Programms einzufrieren. Drücken Sie die Taste PAUSE (gelb) erneut, um die Pause-Funktion aufzuheben. -
Seite 33: Sleep-Timer
Bedienung über die Fernbedienung Wählen Sie mit den Tasten CH ▼ und CH ▲ einen Parameter aus. Ändern Sie mit den Tasten VOL ◄- und VOL ► den Wert des ausgewählten Parameters. Drücken Sie die EXIT-Taste, um das Menü zu verlassen. Sleep-Timer Drücken Sie die F2-Taste, um den Sleep-Timer aufzurufen. -
Seite 34: Reinigen
Reinigen Reinigen Gefahr eines Stromschlags! Es darf keine Flüssigkeit in den Receiver gelangen. Reinigen Sie ihn niemals mit einem nassen Tuch. Ziehen vor dem Reinigen den Netzstecker aus der Netzsteckdose. Achtung! Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. -
Seite 35: Störungsbehebung
Störungsbehebung Störungsbehebung Symptom Mögliche Ursache Abhilfe Das Display Das Stromkabel ist Schließen Sie das Stromkabel an leuchtet nicht angeschlossen. die Netz-Steckdose an. nicht. Schalten Sie den Netz-Schalter Der Netz-Schalter ist ein. nicht eingeschaltet. Kein Ton Der Receiver ist im Drücken Sie die POWER, um oder Bild, Standby-Betrieb. -
Seite 36: Entsorgung
Entsorgung Entsorgung Achtung! Werfen Sie den Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung Geräts. Geben verbrauchte Batterien bei einer Sammelstelle ab. Abbildung 9: WEEE-Symbol Das WEEE-Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches... -
Seite 37: Technische Daten
Technische Daten Technische Daten Tuner-Eingang F-Buchse IEC 169-24 Eingangsfrequenzbereich VHF: 174 MHz ~ 444 MHz UHF: 448 MHZ ~ 858 MHz Bandbreite 6/7/8 MHz typ. Eingangspegelbereich -65 dBm bis -35 dBm Fernspeisung 5 V / 75 mA Demodulator Modulation COFDM 2k, 8k Systemressourcen Prozessor 32 bit, 148,5 MHz... -
Seite 38: Datenschnittstelle
Technische Daten Datenschnittstelle Buchse max. 57,6 Kb/s Fernbedienung Reichweite bis 7 m Batterien 2x Typ AAA Netzteil Stromverbrauch max. 15 W Netzspannung 110 - 240 V~, 50/60 Hz Anschlüsse auf der Rückseite Datenschnittstelle 9-polig, D-Sub Tuner-Eingang IEC 169-24 Tuner-Ausgang IEC 169-24 Modulator-Eingang IEC 169-24 Modulator-Ausgang... -
Seite 39: Hersteller
Receiver WISI OR 49+ der Wilhelm Sihn Jr. & Co Ges. m. b. H. entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Konformitätserklärung Die Wilhelm Sihn Jr. & Co Ges. m. b. H., Pfarrgasse 79, 1230 Wien, Austria erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden...
