Der elektrische Anschluss darf nur im spannungslosen Zustand und von autorisiertem Fachpersonal durchgeführt werden.
Die Kontaktbezeichnungen sind im Schalterinnenraum benannt. Zur Leitungseinführung sind geeignete
Kabelverschraubungen mit entsprechender Schutzart zu verwenden.

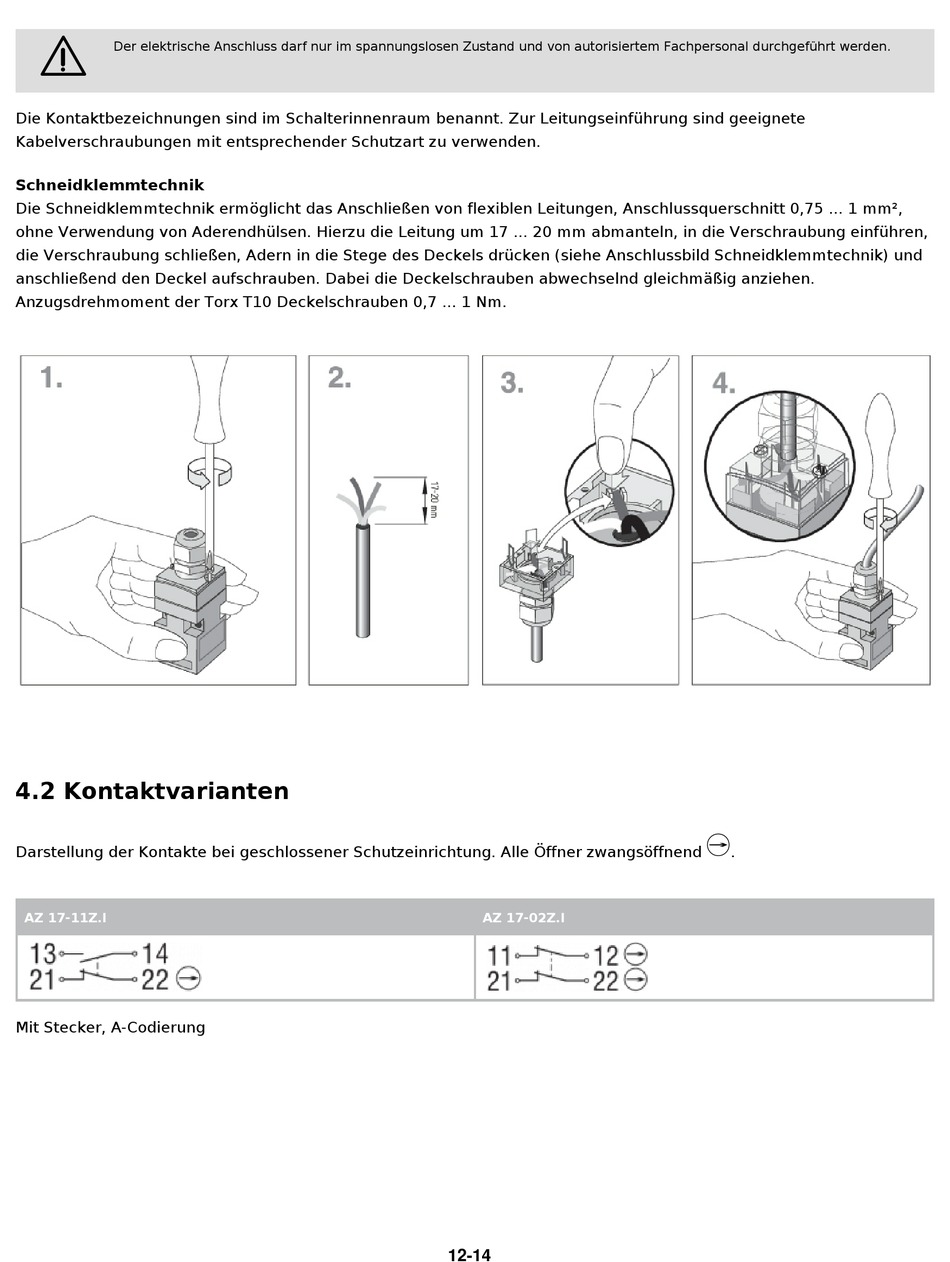

Schneidklemmtechnik
Die Schneidklemmtechnik ermöglicht das Anschließen von flexiblen Leitungen, Anschlussquerschnitt 0,75 ... 1 mm²,
ohne Verwendung von Aderendhülsen. Hierzu die Leitung um 17 ... 20 mm abmanteln, in die Verschraubung einführen,
die Verschraubung schließen, Adern in die Stege des Deckels drücken (siehe Anschlussbild Schneidklemmtechnik) und
anschließend den Deckel aufschrauben. Dabei die Deckelschrauben abwechselnd gleichmäßig anziehen.
Anzugsdrehmoment der Torx T10 Deckelschrauben 0,7 ... 1 Nm.
4.2 Kontaktvarianten
Darstellung der Kontakte bei geschlossener Schutzeinrichtung. Alle Öffner zwangsöffnend
AZ 17-11Z.I
Mit Stecker, A-Codierung
AZ 17-02Z.I
12-14
