ZWEIKREIS UNIVERSALREGELUNG

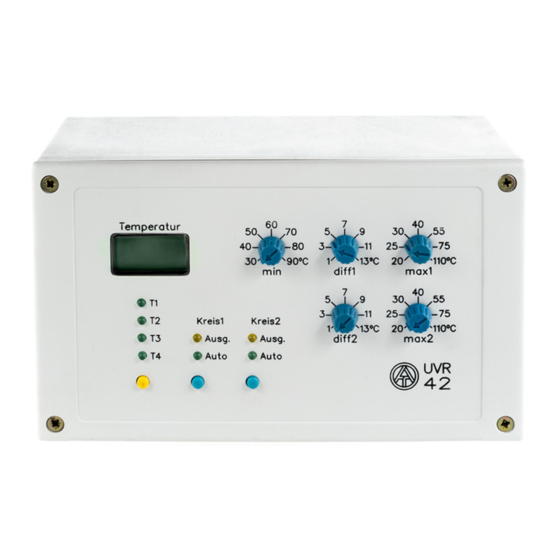

Das Gerät UVR42 besitzt verschiedene Thermostat-, Differenztemperatur- und Dreh-

zahlregelfunktionen für den Einsatz in Solaranlagen und Heizsystemen. Die

gewünschte Regelungsfunktion ergibt sich aus der Eingabe der Kennzahl des gewähl-

ten Schaltschemas.

Es besitzt folgende Funktionen:

4 Eingänge für Temperatursensoren

2 Ausgänge (ein Halbleiterausgang und ein Relais- Umschaltkontakt)

2 einstellbare Differenztemperaturen, 4 Thermostatschwellen

Anlagenstartfunktion

Anlagenfunktionskontrolle

alle Schalthysteresen sind einstellbar und abhängig von der Temperatur

einstellbare Pumpennachlaufzeit

zuschaltbare

auch als Schwimmbadsolarregelung einsetzbar

Überspannungsschutz an allen Eingängen

für ein Zusatzrelais vorbereitet

Anschluß des Wärmemengenzählers EEG30 u. der Fernanzeige TFM möglich

Datenleitung zur Temperaturauswertung am PC über Schnittstellenmodul

Pumpendrehzahlregelung

Fax 02862

UVR42

Vers. E2.4

Inhaltsverzeichnis

Inhaltszusammenfassung für Technische Alternative UVR42
