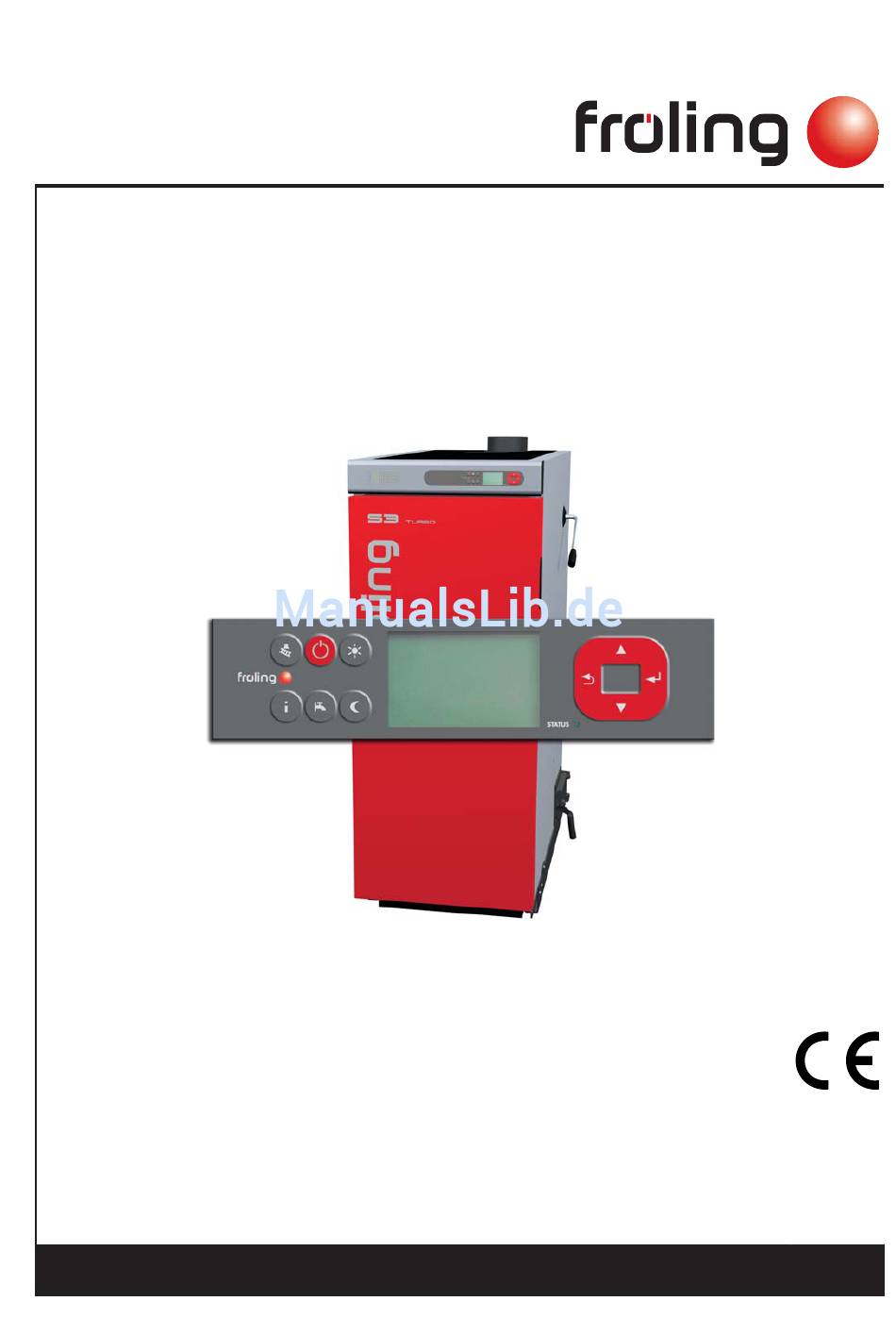

Bedienungsanleitung
K K esselregelung S-Tronic Plus
Version 50.04 - Build 05.07
Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B0740412_de | Ausgabe 30.01.2013
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling S-Tronic Plus
Inhaltszusammenfassung für Froling S-Tronic Plus
- Seite 1 Bedienungsanleitung K K esselregelung S-Tronic Plus Version 50.04 - Build 05.07 Deutschsprachige Original-Bedienungsanleitung für Fachkraft und Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B0740412_de | Ausgabe 30.01.2013 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I I nhaltsverzeichnis Allgemein Über diese Anleitung Sicherheitshinweise Vor dem ersten Einschalten 1.3.1 Kontrolle der Regelung 1.3.2 Kontrolle der angeschlossenen Aggregate 1.3.3 Kontrolle der Anlage Übersicht der Grundfunktionen Bedientasten und Display 2.1.1 Navigationstasten 2.1.2 Status-LED 2.1.3 Grafikdisplay Funktionstasten 2.2.1 Standby-Taste 2.2.2 Serviceprogramm-Taste... - Seite 3 Aktuelle Werte 4.11.3 Fehlerliste 4.11.4 Parameter für Fühler und Pumpen 4.11.5 PWM Ausgänge 4.11.6 Display Bedienrechte 4.11.7 Display Zuweisungen 4.11.8 Grundbild-Parameter 4.11.9 Sprache ändern 4.11.10 Datum ändern 4.11.11 Uhrzeit ändern 4.11.12 Standardeinstellungen 4.11.13 Aktuelle Bedienebene Bedienungsanleitung S-Tronic Plus | B0740412_de...
- Seite 4 Inhaltsverzeichnis 4.11.14 Anlagenart Störungsbehebung Vorgehensweise bei Störmeldungen Elektrischer Anschluss und Verkabelung Kernmodul 6.1.1 Anschlusshinweise 6.1.2 Netzanschluss 6.1.3 Abgasfühler anschließen 6.1.4 Kombination mit Öl-Brenner 6.1.5 Fernversteller anschließen 6.1.6 Anschluss einer Hocheffizienzpumpe am Kernmodul Erweiterungsmodule 6.2.1 Heizkreismodul 6.2.2 Hydraulikmodul Anschluss eines Umschaltventils Anschluss einer Hocheffizienzpumpe am Hydraulikmodul 6.2.3 Rücklaufmischermodul...
-
Seite 5: Allgemein
Sicherheitshinweise. Halten Sie diese in unmittelbarer Nähe zum Kessel verfüg‐ bar. Diese Bedienungsanleitung enthält wichtige Informationen über Bedienung, elektri‐ schen Anschluss und Störungsbehebung der Steuerung S-Tronic Plus . HINWEIS Die angeführten Werte in den Parameterlisten sind Beispieldarstellungen und dürfen nicht als Standardwerte verwendet werden! Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und In‐... -
Seite 6: Vor Dem Ersten Einschalten
Allgemein Vor dem ersten Einschalten Z Z usätzlich sind die Hinweise zu Sicherheit, Normen und Richtlinien in Montageanlei‐ tung und Bedienungsanleitung des Kessels zu beachten! 1.3 Vor dem ersten Einschalten HINWEIS Die Erstinbetriebnahme durch den autorisierten Heizungsbauer oder den Fröling- Werkskundendienst durchführen lassen! 1.3.1 Kontrolle der Regelung ❒... -
Seite 7: Übersicht Der Grundfunktionen
Die Status-LED zeigt den Betriebszustand der Anlage: ▪ GRÜN blinkend (Intervall: 5 sec. AUS, 1 sec. EIN): Feuer Aus ▪ GRÜN leuchtend: K K ESSEL EINGESCHALTET ▪ ORANGE blinkend: W W ARNUNG ▪ ROT blinkend: S S TÖRUNG Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 8: Grafikdisplay
Übersicht der Grundfunktionen Bedientasten und Display 2 2 .1.3 Grafikdisplay Beschreibung Anzeige von Betriebszustand bzw. Menüname Anzeige der aktuellen Uhrzeit Anzeige der Hauptwerte im Grundbild (einstellbar), Menüinhalte, Parameter und Info-Texte Status-Symbolleiste Wird angezeigt, wenn eine Störung ansteht. Durch Drücken der Info-Taste werden Texte für Störungsbeschreibung und Behebung angezeigt Zeigt den Puffer-Ladestatus (Pufferspeicher optional) Signalisiert, dass ein Info Text angezeigt wird. -
Seite 9: Funktionstasten
Übersicht der Grundfunktionen Funktionstasten 2 2 .2 Funktionstasten Die Funktionstasten der S-Tronic Plus sind doppelt belegt. Durch kurzes oder langes Drücken der Tasten können unterschiedliche Funktionen aufgerufen werden, wobei für die Dauer des Tastendruckes folgendes gilt: kurzer Tastendruck …….. < 1 sec langer Tastendruck …….. -
Seite 10: Boilerprogramm-Taste
Übersicht der Grundfunktionen Funktionstasten I I nfo-Taste im Normalbetrieb: Im Normalbetrieb (ohne anstehender Dass es sich um einen Info-Text han‐ Störmeldung) kann zu jedem Menü‐ delt wird zusätzlich durch den Rahmen punkt bzw. Parameter durch Drücken und das Info-Symbol in der Statuszeile der Info-Taste eine Information / Erklä‐... -
Seite 11: Partyprogramm-Taste
Zum Aktivieren des Dauer-Absenkbetriebs am Raumbediengerät. Achtung: Funktion nur bei Raumbediengerät mög‐ lich! Die Raumtemperatur wird bis zur Aktivierung des Automatikbetriebs auf die voreingestellte Absenk‐ temperatur reduziert. Zusätzliche Informationen in der Bedienungsanlei‐ tung des Raumbediengeräts beachten. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 12: Betriebszustände
Übersicht der Grundfunktionen Betriebszustände 2 2 .3 Betriebszustände Die verschiedenen Betriebszustände werden links oben im Grafikdisplay angezeigt: Anheizen Kesselzustand während des Anheizvorganges bis zu einer bestimmten Abgas-Minimaltemperatur. Gebläse auf 100%. Heizen Die Kesselregelung steuert nach den Kesselsollwerten die Verbrennung Feuererhaltung Sehr geringe Leistungsabnahme. -
Seite 13: Bedienung
Parameter werden angezeigt und können verändert werden. Installateur / Service Freigabe der Parameter zum Anpassen der Steuerung an die Kompo‐ nenten (sofern konfiguriert) der Anlage. Alle in dieser Bedienungsanlei‐ tung gezeigten Parameter sind verfügbar. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 14: Anlagenart Einstellen
Bedienung Erstinbetriebnahme 3 3 .1.2 Anlagenart einstellen HINWEIS! Nur für geschultes Personal – Eingabe des Installateur-Codes erforderlich! Kesseltyp Achtung! Falscheinstellung kann zu Fehl‐ funktionen führen. Weiter mit der Pfeil AB Taste S3 Turbo/ECO S4 Turbo S3 Turbo SL SP Dual FHG Turbo 3000 20 FHG Turbo 3000 70 Pelletskessel P2 –... - Seite 15 JA / NEIN Heizkreisumfeld Heizkreis 01 vorhanden JA / NEIN Fernversteller 01 vorhanden JA / NEIN Heizkreis 18 vorhanden JA / NEIN Fernversteller 18 vorhanden JA / NEIN Solarumfeld Solarkollektor 01 vorhanden JA / NEIN Bedienungsanleitung S-Tronic Plus | B0740412_de...
-
Seite 16: Vor Dem Ersten Anheizen
25 °C zünden Abgas 26 °C Nach dem Schließen der Isoliertür wechselt der Kessel automatisch in den Zustand „Anheizen“. Die S-Tronic Plus steuert den Saugzug mit 100% an. Heizen 08:15 Bei Erreichen einer bestimmten Abgas-Minimaltemperatur oder nach Ablauf der ein‐ Kessel 60 °C... -
Seite 17: Parameter Einstellen
Untermenü „Zeiten“ das gewünschten Zeitfenster für die Komponente eingestellt wer‐ den. Der Aufbau des Zeit-Menüs und die Vorgehensweise beim Ändern der Zeiten sind dabei immer gleich! Beispiel – Zeiten für Heizkreis 01 einstellen: Im Menü „Heizen“ -> „Zeiten“: Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 18: Zeitfenster Löschen
Bedienung Zeiten einstellen Aktuelle Einstellungen für die ein‐ zelnen Wochentage werden an‐ gezeigt. Durch Drücken der Pfeil‐ tasten wird zum nächsten/vorher‐ gehenden Wochentag gewechselt Siehe Beispiel unten… Die ab Werk eingestellten Zeiten werden durch nochmaliges Be‐ stätigen geladen. (06:00 – 22:00) Achtung –... -
Seite 19: Menü-Übersicht Und Parameter
⇨ Siehe "Menü - Kessel" [Seite 34] ⇨ Siehe "Menü - Kessel 2" [Seite 36] ⇨ Siehe "Menü - Netzpumpe" [Seite 38] ⇨ Siehe "Menü - Differenz-Regler" [Seite 40] ⇨ Siehe "Menü - Zirkulationspumpe" [Seite 42] Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 20: Menü - Heizen
Menü-Übersicht und Parameter Menü - Heizen ⇨ Siehe "Menü - Hand" [Seite 44] ⇨ Siehe "Menü - Anlage" [Seite 46] Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 21: Zustandsanzeigen Der Heizkreise
Anzeige der aktuellen Außentemperatur 4.1.2 Temperatureinstellungen der Heizkreise Parameter Beschreibung Gewünschte Raumtemperatur wäh‐ 20°C Raumtemperatur während des Heizbetriebs (nur mit Fernversteller) rend des Heizbetriebs Gewünschte Raumtemperatur wäh‐ 16°C Raumtemperatur während des Absenkbetriebs (nur mit Fernversteller) rend des Absenkbetriebs Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 22: Heizzeiten Der Heizkreise
Menü-Übersicht und Parameter Menü - Heizen P P arameter Beschreibung Gewünschte Vorlauftemperatur bei 40°C Mit diesen zwei Arbeitspunkten wird die Heizkurve an das jeweilige Sys‐ +10°C Außentemperatur tem angepasst. Gewünschte Vorlauftemperatur bei 60°C -10°C Außentemperatur Reglerverstärkung Raumtemperatur Einflussfaktor der Raumtemperatur auf die Vorlauftemperatur des Heiz‐ Kp-Rm kreises. -
Seite 23: Serviceparameter Der Heizkreise
NEIN Wird dieser Parameter aktiviert startet das eingestellte 30-tägige Aufheiz‐ programm. Nach den 30 Tagen wird der eingestellt Heizkreis wieder nor‐ mal betrieben. Aktueller Tag des Aufheizpro‐ Zeigt den aktuellen Tag des laufenden Aufheizprogramms gramms Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 24: Aufheizprogramme
Menü-Übersicht und Parameter Menü - Heizen P P arameter Beschreibung Für welchen Heizkreis soll das Auf‐ Der Parameter bestimmt, welcher Heizkreis mit dem Aufheizprogramm heizprogramm gelten versorgt wird. Heizkreis 1 … 18 ❒ Nur Auswahl von einem Heizkreis möglich! Welches Aufheizprogramm wird ver‐ Der Verlauf der Vorlauftemperatur in den Aufheizprogrammen 1 –... -
Seite 25: Allgemeine Einstellungen
Außenfühler eingelesen resse des jeweiligen Heizkreismoduls +1 eingestellt werden. (Fühler 1 am wird (0=Kernmodul) jeweiligen Modul) Raumfühlereingänge für Raumther‐ NEIN Werden Raumthermostate statt Raumfühler verwendet muss dieser Para‐ mostat verwenden meter auf JA gesetzt werden. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 26: Menü - Wasser
Menü-Übersicht und Parameter Menü - Wasser 4 4 .2 Menü - Wasser 4.2.1 Zustandsanzeigen des Boilers Parameter Beschreibung Boilertemperatur oben 60°C Aktuelle Temperatur im oberen Bereich des Boilers. Der Boiler wird wäh‐ rend der Ladezeiten solange beheizt, bis der eingestellt Parameter „Ge- wünschte Boilertemperatur“... -
Seite 27: Serviceparameter Des Boilers
Welcher Fühler wird für die Boiler 1 Parameter „Welcher Fühler wird für den Boiler 1 oben verwendet“ und Solarreferenz verwendet „Welche Pumpe wird für den Boiler 1 verwendet“ ignoriert! Welche Pumpe wird für den Boiler 1 verwendet Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 28: Menü - Solar
Menü-Übersicht und Parameter Menü - Solar 4 4 .3 Menü - Solar 4.3.1 Zustandsanzeigen des Solarsystems Parameter Beschreibung Kollektortemperatur 80°C Aktuelle Temperatur am Kollektor. Solarfühler Pufferunten 43°C Aktuelle Temperatur am Solarfühler im Puffer unten. Boilertemperatur Solarreferenz 39°C Aktuelle Temperatur am Solarreferenzfühler im Boiler. Kollektor Rücklauftemperatur 50°C Aktuelle Temperatur am Kollektor Rücklauf. -
Seite 29: Temperatureinstellungen Des Solarsystems
Drehzahl der Puffer oder Boilerpumpe verringert. Kollektorrücklauf – Pufferunten Dif‐ 20°C Pufferunten plus dem eingestellten Wert, ergibt die Wunschtemperatur ferenz des Kollektorrücklaufes. Ist der Kollektorrücklauf zu hoch, wird die Puffer‐ pumpendrehzahl verringert. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 30: Serviceparameter Des Solarsystems
Menü-Übersicht und Parameter Menü - Solar 4 4 .3.3 Serviceparameter des Solarsystems Parameter Beschreibung Solar System Gibt die Art des Solarsystems an. Der Parameter ist gemäß dem Solar‐ schema einzustellen. 1: Solaranlage nur auf Brauchwasserspeicher 2: Solaranlage nur auf Pufferspeicher 3: Solaranlage mit Umschaltventil (Umschaltung von Brauchwasserspei‐... -
Seite 31: Solar Wärmemengenzähler
Bus-Adressen der verwendeten Fühler, je nach System ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 65] Wird ein externer Durchflusszähler NEIN Wird im Kollektorrücklauf ein externer Volumenstromgeber eingesetzt, so verwendet ist dieser Parameter auf „JA“ zu setzen. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 32: Menü - Puffer
Menü-Übersicht und Parameter Menü - Puffer 4 4 .4 Menü - Puffer 4.4.1 Zustandsanzeigen des Pufferspeichers Parameter Beschreibung Puffertemperatur oben 58°C Aktuelle Temperatur bei Fühler Puffer Oben. Puffertemperatur Mitte 53°C Aktuelle Temperatur bei Fühler Puffer Mitte (je nach Konfiguration). Puffertemperatur unten 50°C Aktuelle Temperatur bei Fühler Puffer Unten. -
Seite 33: Serviceparameter Des Pufferspeichers
Schichtspeicher durchzuladen am Display zu bekom‐ men, muss dieser Parameter auf „JA“ gesetzt werden. Wird ein Hygiene Speicher verwen‐ NEIN Kommt als Schichtspeicher ein Hygiene-Schichtspeicher (Mutter-Kind- Speicher) zum Einsatz, so muss dieser Parameter auf „JA“ gesetzt wer‐ den. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 34: Menü - Kessel
Menü-Übersicht und Parameter Menü - Kessel Volumen des verwendeten Puffer‐ 2000 l Für die Berechnung der Menge an Scheitholz welche für das Durchladen speichers des Schichtspeichers benötigt wird, muss hier das Volumen des verbau‐ ten Schichtspeichers eingegeben werden. Pumpenausgang für das Pufferent‐ lastungs Ventil Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 35: Zustandsanzeigen Des Kessels
Kessels beginnen zusätzlich die Heizkreis- und Pufferlade‐ pumpe zu laufen. Kesseltemperatur, ab der alle Pum‐ 65°C Ab dieser Kesseltemperatur werden die Pumpe freigegeben. (Hysterese pen laufen dürfen 2°C) Mindesttemperatur des Rücklaufes 60°C Temperatur, welche der Rücklauf zum Kessel mindestens haben muss. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 36: Serviceparameter Des Kessels
Menü-Übersicht und Parameter Menü - Kessel 4 4 .5.3 Serviceparameter des Kessels Parameter Beschreibung Laufzeit des Mischers 240s Mischerlaufzeit des verwendeten Mischers einstellen. ❒ Empfehlung um Mischerschwingung zu verringern Nicht < 150s stellen Feuer Aus Meldung mittels HKP0 NEIN Wechselt der Kessel in den Zustand Feuer Aus, wird der Ausgang HKP0 ausgeben geschlossen. -
Seite 37: Zustandsanzeigen Des Zweitkessels
Das Zurückschalten des Umschaltventils wird um die eingestellte Zeit ver‐ schaltventil zögert. Abschöpftemperatur des Zweitkes‐ 95°C Übersteigt der Zweitkessel die eingestellte Temperatur, schaltet das Um‐ sels schaltventil um und schöpft den Kessel ab (nur bei Hydrauliksystem 3) Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 38: Serviceparameter Für Zweitkessel
⇨ Siehe "Einstellen der Moduladresse" [Seite 65] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Welcher Ausgang wird für Pumpe S-Tronic Plus" beachten! die Zweitkesselentladung verwendet Umschaltventil für Zweitkessel NEIN Bei Boilerladung durch den Zweitkessel, wird das Umschaltventil mit 230V invertieren angesteuert. -
Seite 39: Menü - Netzpumpe
Einstellungen der gewünschten Netz-Solltemperaturen. Position der Füh‐ Netzrücklauftemperatur ler abhängig vom verwendeten System: Informationen zu Mehrhaus-Schemen in den Unterlagen "Energiesysteme Sollwert für Rücklauftemperatur 50°C S-Tronic Plus" beachten! bei Verteiler 1 Sollwert für Rücklauftemperatur 50°C bei Verteiler 2 Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 40: Serviceparameter Der Netzpumpe
Bus-Adressen der verwendeten Fühler, je nach System Netzrücklauftemp. verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 65] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Welche Pumpe wird für die S-Tronic Plus" beachten! Netzpumpe verwendet Minimale Drehzahl für Anpassung der Minimaldrehzahl an den jeweiligen Pumpentyp. Zubringerpumpe 1 HINWEIS: Pumpe auf höchste Leistungsstufe stellen! -
Seite 41: Menü - Differenz-Regler
Anpassung der Minimaldrehzahl an den jeweiligen Pumpentyp. Pumpe Welcher Fühler wird für die Bus-Adressen der verwendeten Fühler, je nach System Wärmequelle verwendet ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 65] Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme S-Tronic Plus" beachten! Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 42: Menü - Zirkulationspumpe
Menü-Übersicht und Parameter Menü - Zirkulationspumpe P P arameter Beschreibung Welcher Fühler wird für die Wärmesenke verwendet Welche Pumpe wird verwendet Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 43: Zustandsanzeige Der Zirkulationspumpe
Wird die eingestellte Temperatur erreicht, schaltet die Zirkulationspumpe die Pumpe ausschalten Nachlauf der Zirkulations- 300s Parameter nur bei Einsatz eines Strömungsventils! Pumpe Erfasst das Strömungsventil keine Strömung mehr, läuft die Zirkulations‐ pumpe um die eingestellte Zeit nach. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 44: Zeiteinstellung Der Zirkulationspumpe
Zirkulations-Rücklauf ⇨ Siehe "Einstellen der Modul-Adresse" [Seite 65] verwendet Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme Welcher Fühler – Eingang wird S-Tronic Plus" beachten! für den Strömungsschalter verwendet Welche Pumpe wird für die Zirkulation verwendet Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 45: Menü - Hand
-A 0% … Automatik, AUS Pumpe 0.2 A 0% -A 1% - 100% … Automatik, mit %-Wert EIN 0% … Hand, AUS 1% - 100% … Hand, mit entsprechendem %-Wert EIN Pumpe 7.1 A 0% Pumpe 7.2 A 0% Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 46: Digitale Eingänge
Menü-Übersicht und Parameter Menü - Hand 4 4 .10.3 Digitale Eingänge Parameter Beschreibung Türkontaktschalter Dient zum Testen der digitalen Eingänge und ist ausschließlich für den Service-Techniker bestimmt. Die angezeigten Parameter variieren je nach STB Eingang Konfiguration. NOT-AUS Eingang A … Automatik Kesselfreigabe -A 0 …... -
Seite 47: Menü - Anlage
Kessels beginnen zusätzlich die Heizkreis- und Pufferlade‐ pumpe zu laufen. Kesseltemperatur, ab der alle Pum‐ 65°C Ab dieser Kesseltemperatur werden die Pumpe freigegeben. (Hysterese pen laufen dürfen 2°C) Mindesttemperatur des Rücklaufes 60°C Temperatur, welche der Rücklauf zum Kessel mindestens haben muss. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 48: Einstellparameter - Abgas
Menü-Übersicht und Parameter Menü - Anlage E E instellparameter – Abgas Parameter Beschreibung Maximale Anheizzeit, innerhalb der Ist bei Ablauf dieser Zeit nach Anheizbeginn keine Mindestdifferenz zwi‐ Zustand HEIZEN erreicht sein muss schen Abgas- und Kesseltemperatur gegeben, so geht die Steuerung in den Zustand „Feuer Aus“... -
Seite 49: Allgemeine Einstellungen
NEIN: DIE COM 2 Schnittstelle sendet jede Sekunde die wichtigsten Kesselwer‐ MODBUS Adresse Einstellparameter für MODBUS MODBUS Protokoll (1 – RTU / 2 – ASCII) 4.11.2 Aktuelle Werte 4.11.3 Fehlerliste ⇨ Siehe "Fehleranzeige" [Seite 55] Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 50: Parameter Für Fühler Und Pumpen
Die Anzeige der Parameter variiert je nach eingestelltem System. Welcher Fühler wird für den Puffer unten verwendet Informationen zu Hydrauliksystemen in den Unterlagen "Energiesysteme S-Tronic Plus" beachten! Welche Pumpe wird für den Puffer verwendet Welcher Fühler wird für den Folgekessel verwendet Welcher Ausgang wird für die... -
Seite 51: Display Bedienrechte
Zugriff auf Puffer 01 Den einzelnen Bedienteilen (Adresse 1 – 7) die Zugriffsrechte zum Verän‐ erlauben dern von Puffer-Parametern zuweisen. ACHTUNG! Die Parameter sind werksseitig auf "JA" gestellt, daher hat je‐ des Bedienteil standardmäßig auf alle Parameter Zugriff! Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 52: Display Zuweisungen
Menü-Übersicht und Parameter Menü - Anlage P P arameter Beschreibung Zugriff auf Puffer 04 erlauben SOLARUMFELD: Zugriff auf Solar 01 Den einzelnen Bedienteilen (Adresse 1 – 7) die Zugriffsrechte zum Verän‐ erlauben dern von Solar-Parametern zuweisen. ACHTUNG! Die Parameter sind werksseitig auf "JA" gestellt, daher hat je‐ des Bedienteil standardmäßig auf alle Parameter Zugriff! HINWEIS! Die Bedienrechte der Raumbediengeräte sollten vom Kesselbedienfeld aus zugewiesen werden, da nur hier ein uneingeschränkter Zugriff möglich ist! -
Seite 53: Grundbild-Parameter
Neben der Puffergrafik werden die Temperaturen von Puffer oben, Puffer Mitte (falls vorhanden) und Puffer unten dargestellt. AT … Außentemperatur KT … Kesseltemperatur RT … Raumtemperatur (am RBG 3200 wird KT mit RT ersetzt) BT … Boilertemperatur 4.11.9 Sprache ändern Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 54: Datum Ändern
Menü-Übersicht und Parameter Menü - Anlage 4 4 .11.10 Datum ändern 4.11.11 Uhrzeit ändern 4.11.12 Standardeinstellungen ❒ Übernehmen der vom Werk eingestellten Standardeinstellungen. Alle Parameter werden dabei zurückgesetzt! Nach Rücksetzung muss der Kessel neu paramet‐ riert werden ansonsten ist die Kesselfunktion nicht mehr garantiert. (nur mit Ser‐ vice-Code) 4.11.13 Aktuelle Bedienebene ⇨... -
Seite 55: Störungsbehebung Vorgehensweise Bei Störmeldungen
Störung angezeigt. Eine Anlei‐ tung zur Behebung der Störung wird durch ein weiters Drücken der Eingabe Taste angezeigt. Hat eine Störung mehrere Ursa‐ chen bzw. die Ursache mehrere Möglichkeiten zur Behebung, so kann mit den Navigationstasten durchgeblättert werden. Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 56: Elektrischer Anschluss Und Verkabelung
Elektrischer Anschluss und Verkabelung Kernmodul 6 6 Elektrischer Anschluss und Verkabelung 6.1 Kernmodul PE PE PE Optionsmodul CAN L BUS (1) CAN H BUS (3) Heizkreispumpe HKP 0 Kernmodul Brennerrelais (15) COM 2 (FRKEM 25) Heizkreispumpe HKP 1 (14) COM 1 (4) Heizkreispumpe Service-Schnittstelle HKP 2 (14) -
Seite 57: Netzanschluss
Normen und Vorschriften zu dimensionieren. ❒ Die Versorgungsleitung (Netzanschluss) ist bausei‐ tig mit 16A abzusichern! Bei Verwendung eines Si‐ cherungsautomaten ist ein Typ mit 16A zu verwen‐ den. 6.1.3 Abgasfühler anschließen Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 58: Kombination Mit Öl-Brenner
Elektrischer Anschluss und Verkabelung Kernmodul 6 6 .1.4 Kombination mit Öl-Brenner Der Anschluss „Heizkreispumpe 0“ kann je nach Systemeinstellung entweder für die Heizkreispumpe 0 oder als Brenner-Relais verwendet werden. Anschluss einer HKP 0 bis max. 2 Ampere: Anschluss einer HKP 0 bis max. 5 Ampere: Anschluss als Brenner-Relais: 6.1.5 Fernversteller anschließen Im Fernversteller ist ein Raumfühler inkludiert, der die aktuelle Raumtemperatur an die... -
Seite 59: Anschluss Einer Hocheffizienzpumpe Am Kernmodul
PWM / 0-10V ( ) ❒ Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" des Kernmoduls anschließen ❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "PWM / 0-10V" anschließen ➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe ach‐ ten! Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 60: Erweiterungsmodule
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 6 6 .2 Erweiterungsmodule 6.2.1 Heizkreismodul Mit dem Kernmodul können standardmäßig zwei Heizkreise angesteuert werden. Um die Heizkreisansteuerung zu erweitern, muss mit den Heizkreismodul-Platinen er‐ weitert werden. Die Erweiterung mit acht Heizkreismodulen (Adresse 0 bis 7) ist mög‐ lich, wobei hier die richtige Einstellung der Modul-Adresse beachtet werden muss. -
Seite 61: Hydraulikmodul
, ab 25m Kabellänge geschirmt Netz (9) Anschlusskabel 3 x 1.5mm , Absicherung 10A Pumpe 1/2 (10/11) Anschlusskabel 3 x 1.5mm , max. 1,5A / 230V / 280W 1) YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5 Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 62: Anschluss Eines Umschaltventils
Elektrischer Anschluss und Verkabelung Erweiterungsmodule A A nschluss eines Umschaltventils Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlos‐ sen so ist der Einsatz eines RC-Gliedes zwingend erforderlich. Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdreh‐ zahl auf 100% gestellt werden. Anschlussbeispiel: Der Außenleiter L(bn) kann am Außenleiter der jeweiligen Netzversorgung des Moduls oder am Kernmodul, Ausgang HKP0/Brennerrelais am Pin „LV“... -
Seite 63: Anschluss Einer Hocheffizienzpumpe Am Hydraulikmodul
❒ Spannungsversorgung der Hocheffizienzpumpe am Ausgang "Pumpe 1" bzw. "Pumpe 2" des Hydraulikmoduls anschließen ❒ PWM-Kabel der Hocheffizienzpumpe am zugehörigen Anschluss "AO-P1" bzw. "AO-P2" anschließen ➥ Dabei auf richtige Belegung (Polung) gemäß Anschlussplan der Pumpe ach‐ ten! Bedienungsanleitung S-Tronic Plus | B0740412_de... -
Seite 64: Rücklaufmischermodul
Elektrischer Anschluss und Verkabelung Erweiterungsmodule 6 6 .2.3 Rücklaufmischermodul Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur Verfü‐ gung. Der zugehörige Fühler ist der Rücklauffühler am Kernmodul. Anschlusshinweise Anschluss Kabeldimension / Spezifikation / Hinweis Bus (1) Anschluss mit beigepacktem Patchkabel 0,5m 2 x Netz (2) Anschlusskakel 3 x 1.5mm... -
Seite 65: Bus-Kabel Anschließen
03 – 04 0.1 – 0.6 0.1 – 0.2 05 – 06 1.1 – 1.6 1.1 – 1.2 07 – 08 2.1 – 2.6 2.1 – 2.2 09 – 10 3.1 – 3.6 3.1 – 3.2 Bedienungsanleitung S-Tronic Plus | B0740412_de... - Seite 66 Elektrischer Anschluss und Verkabelung Erweiterungsmodule E E ingestellte Heizkreismodul Hydraulikmodul Modul-Adresse Heizkreis Fühler Pumpe 11 – 12 4.1 – 4.6 4.1 – 4.2 13 – 14 5.1 – 5.6 5.1 – 5.2 15 – 16 6.1 – 6.6 6.1 – 6.2 17 - 18 7.1 –...
-
Seite 67: Einstell-Protokoll
In den folgenden Tabellen wird protokolliert, welche Heizungskomponenten an den Anschlüssen zugewiesen wurden. Dabei wird unterhalb der Heizkreis-Nummer der Heizungsbereich notiert, für den dieser Heizkreis verwendet wird. Neben den Pumpen bzw. Fühlern ist die zugehörige, angeschlossene Einheit zu notieren. Beispiel: Moduladresse = 2; Bedienungsanleitung S-Tronic Plus | B0740412_de... - Seite 68 Einstell-Protokoll Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
