PAC MultiPac Bedienungsanleitung Seite 4

2) Klemmen Sie die Kabel des Laders an die Batteriepole an: das Plus-Kabel (+) an den Plus-Pol
und das Minus-Kabel (-) an den Minus-Pol (-). Das Plus-Kabel des Laders ist rot und das Minus-
Kabel ist schwarz. Wenn Sie den MultiPac in Verbindung mit AlfaBat einsetzen, müssen Sie das

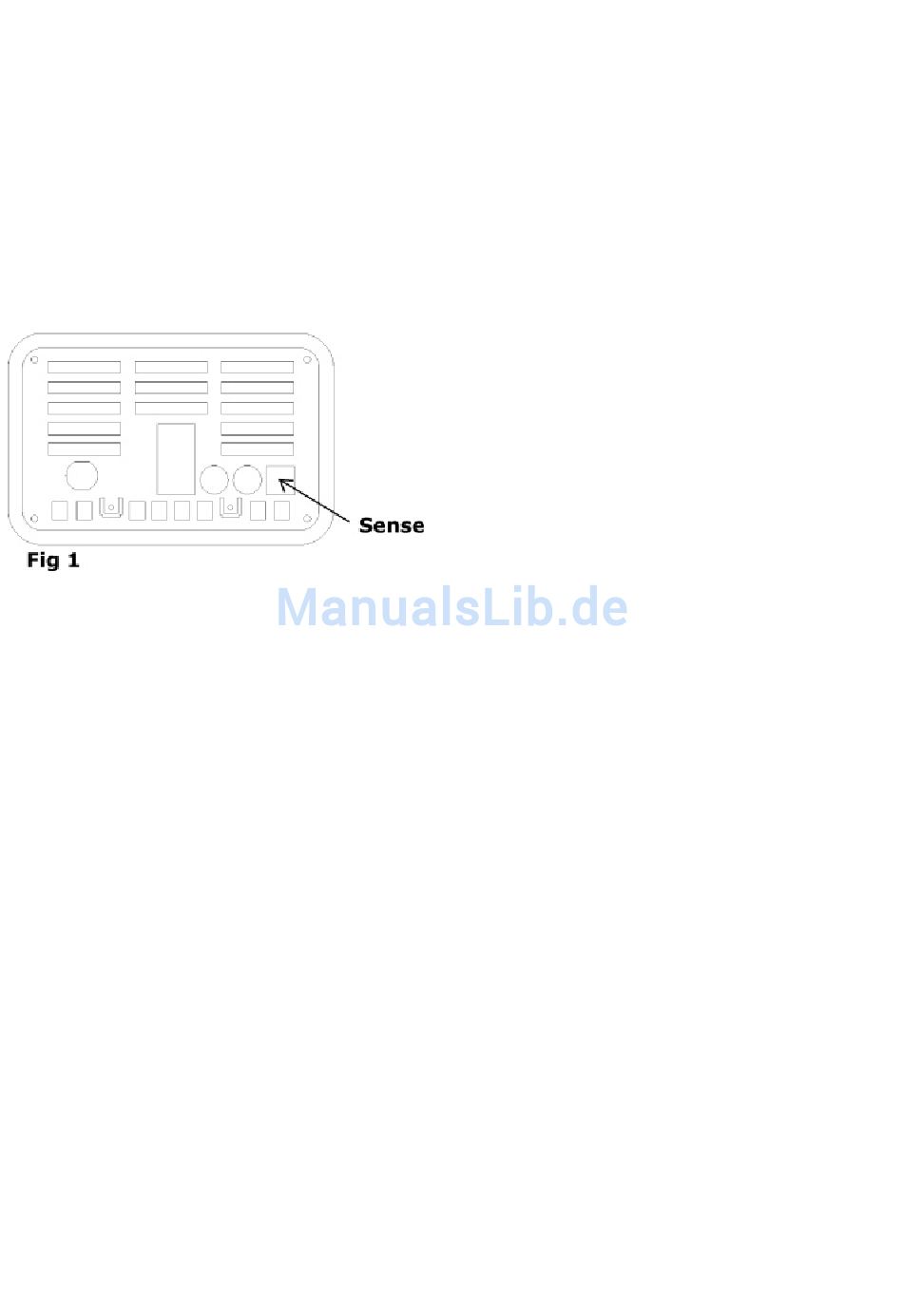

Abfragekabel anschließen (Fig1).
Das Schwarze Abfragekabel ist direkt an den Minus -Pol der Batterie anzuklemmen. Die
Abfrageverbindung ist nicht für die Funktion des Laders erforderlich; sie wird aber benötigt, um
einen einwandfreien Ladevorgang sicherzustellen. Das gelbe Abfragekabel nicht anschließen
O
WARNHINWEIS: Da es beim Anklemmen der Kabel an die Batterie zu Funkenbildung kommen
kann, ist die Batterie möglichst weit vom Lader entfernt unter Nutzung der ganzen Länge der Kabel
des Laders zu platzieren.
3) Drehen Sie den Batterietyp- und Spannungswahlschalter in die richtige Stellung. Vorsicht! Durch
Auswahl eines falschen Batterietyps kann Ihre Batterie beschädigt werden!
Wählen Sie den für Ihre Batterie richtigen Ladestrom (siehe Punkt 2.) und schalten Sie den
MultiPac mit dem seitlich angebrachten Hauptschalter ein.
Der Lader überwacht permanent das eigene Temperaturniveau und steuert dementsprechend den
Ladestrom und die Lüfterdrehzahl. Unter normalen Umständen tritt keine Überhitzung des Laders
auf (siehe Anhang A).
4) Während des Ladevorgangs zeigt die STATUS-Anzeigeleuchte den jeweiligen Zustand der
Ladung an.
Rot => Batterie ist nicht angeschlossen
Orange => I,U-Phase (konstanter Strom, konstante Spannung)
Schnelles Blinken => Ia (beendet)
Grün => Pause / Erhaltungsladen
Brennt die STATUS-Anzeigeleuchte permanent Rot anstatt Orange, liegt die Batterspannung zu
niedrig oder zu hoch, oder die Batterie ist nicht an den Lader angeschlossen. Schalten Sie das
Gerät aus, indem Sie den Hauptschalter in die O-Stellung drehen und stellen Sie sicher, dass die
Batterie für den Lader geeignet ist und dass die Spannungswahlschalter in der richtigen Stellung
stehen.
