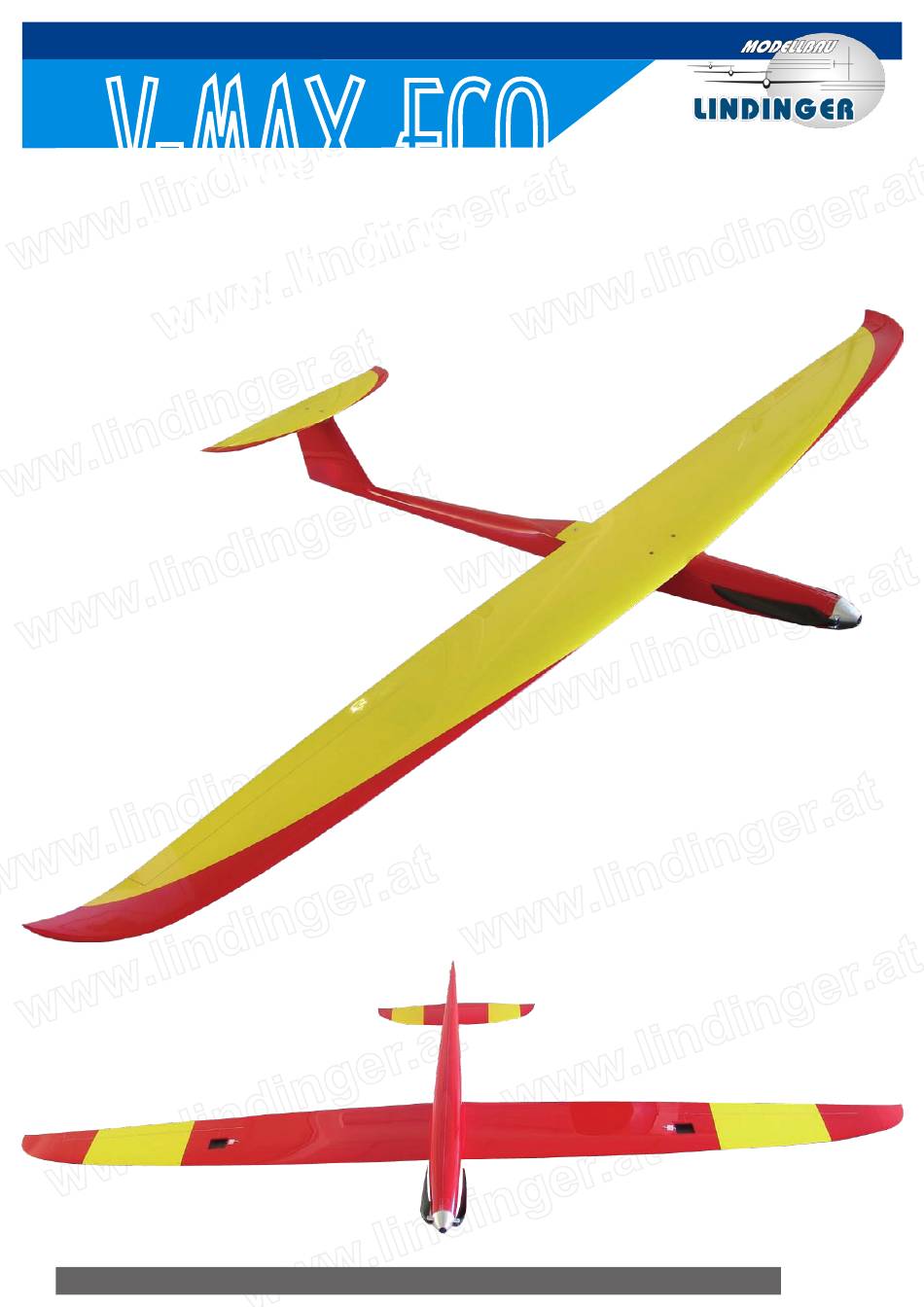

- Seite 1 Bauanleitung Deutsch B-Nr.: 72487 V-MAX ECO VOLL-GFK Modellbau Lindinger GmbH www.lindinger.at Seite Alte-Post-Str. 14 A-4591 Molln Tel.: +43 7584 33180...
- Seite 2 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Wir gratulieren zum Kauf des V-Max Eco. Dieses Modellkonzept bietet optimale Flugeigenschaften ge- paart mit unkritischem Handling. Als Besonderheit bietet dieses Modell nach Abnahme des Spinners samt Luftschraube die beiliegende GFK-Rumpfnase zu montieren und erhalten so ein reines Hangflugmodell.
- Seite 3 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Aufbau: Das Modell V-Max Eco ist bau- artbedingt sehr weit vorgefertigt, jedoch erfordert der Einbau der einzelnen Komponenten große Sorgfalt um lange Zeit Freude an dem Modell zu haben. Übersicht des notwendigen Zubehörs Teil 1, Tragflächen:...
- Seite 4 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Um die genaue Position der Servos bestimmen zu können, werden die Ruderhörner in die in den Querru- der eingelassenen Metallgewinde geschraubt. Auf exakt gleiche Länge achten und Schraubensicherung nicht vergessen! Die einfachste Verbindung der Servoarme mit den Ruderhörnern sind zwei Gabelköpfe samt M2 Gewindestangen.
- Seite 5 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Spätestens jetzt ist eine genaue Stellung der Servos mit einem Servotester oder mit der Fernsteueranlage unbedingt erforderlich. Nach der Programmierung der Fernsteueranlage werden die Servoschachtabde- ckungen mit Klebefilm befestigt. Damit wäre der erste Bauabschnitt abgeschlossen.
- Seite 6 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Teil 2, Einbau der elektronischen Komponenten in den Rumpf Auf die Fertigstellung des Rumpfes entfallen noch das Einkleben des Motorspantes, des Akkubrettes und des Höhenruderservos. Beginnen wir mit dem Vorbereiten des Motorspantes aus GFK. Der Durchmesser des Zubehörteiles (Be- stellnummer: 54826) muss auf 37,5mm Durchmesser zurecht geschliffen werden.
- Seite 7 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Mit einer Schiebelehre einen korrekten Abstand Mit dickflüssigem Sekundenkleber wird der von 5mm von der Rumpfnase einstellen. Motorspant zusätzlich gesichert.. Mit einer Schleifscheibe wird eine Phase in die Befestigen des Motors mit vier Imbuschrauben Motorwelle gefräst um ein Durchdrehen des Pro-...
- Seite 8 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Jetzt kann das Ruderhorn mit Epoxidharz sicher in das Höhenruder eingeklebt werden. Die Seitenruderflosse muss an der Oberseite zur Durchführung der Schubstange durchbohrt werden. Anschließend wird mit einem Fräser eine Vertiefung in die Seitenruderflosse geschliffen um Platz für den Tiefenruderausschlag zu haben.
- Seite 9 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Ausfräsen der Seitenleitwerksflosse für die Durchführung für das Höhenrudergestänge Durchführung der Schubstange. Fertig eingeklebtes Ruderhorn. Ansicht der fertigen Höhenruderanlenkung. Auf ausreichende Länge der Schubstange Mit Epoxydharz wird das Höhenruderservo achten. eingeklebt. Modellbau Lindinger GmbH www.lindinger.at...
- Seite 10 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 Mit Klebeband wird die GFK-Servoabdeckung Das Hyperion-Servo passt exakt von der Dicke moniert. in die Seitenruderflosse. Die abschließenden Arbeiten entfallen auf das Anfertigen eines Akkubrettes für die Aufnahme des An- triebsakkus und des Empfängers. Das Brettchen kann aus einem 3mm Birkensperrholz - aus der Resteki- ste - laut Zeichnung hergestellt werden.
- Seite 11 V-MAX ECO VOLL-GFK Bauanleitung Deutsch B-Nr.: 72487 So sollte der Rumpfinnenraum mit Akku und Empfänger letztendlich aussehen. Zum Einbau vorbereiteter Antriebsstrang Kurze Servoverlängerungskabel, eindeutig gekennzeichnet Fertig montierter Spinner mit 14/10 Klappluft- schraube Modellbau Lindinger GmbH www.lindinger.at Seite Alte-Post-Str. 14 A-4591 Molln Tel.: +43 7584 33180...
