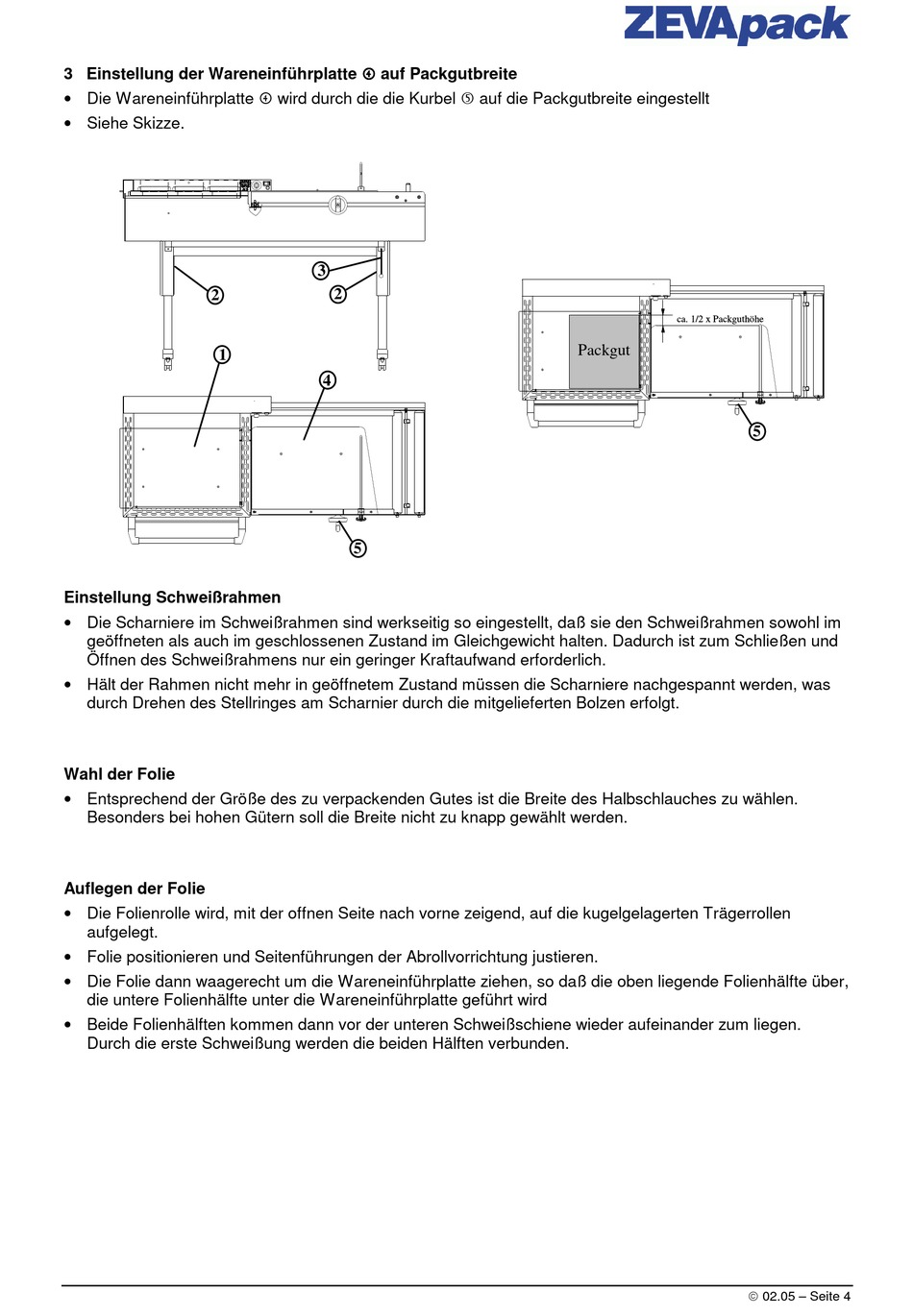

3 Einstellung der Wareneinführplatte
• Die Wareneinführplatte
• Siehe Skizze.
2
1
Einstellung Schweißrahmen
• Die Scharniere im Schweißrahmen sind werkseitig so eingestellt, daß sie den Schweißrahmen sowohl im
geöffneten als auch im geschlossenen Zustand im Gleichgewicht halten. Dadurch ist zum Schließen und
Öffnen des Schweißrahmens nur ein geringer Kraftaufwand erforderlich.
• Hält der Rahmen nicht mehr in geöffnetem Zustand müssen die Scharniere nachgespannt werden, was
durch Drehen des Stellringes am Scharnier durch die mitgelieferten Bolzen erfolgt.
Wahl der Folie
• Entsprechend der Größe des zu verpackenden Gutes ist die Breite des Halbschlauches zu wählen.
Besonders bei hohen Gütern soll die Breite nicht zu knapp gewählt werden.
Auflegen der Folie
• Die Folienrolle wird, mit der offnen Seite nach vorne zeigend, auf die kugelgelagerten Trägerrollen
aufgelegt.
• Folie positionieren und Seitenführungen der Abrollvorrichtung justieren.
• Die Folie dann waagerecht um die Wareneinführplatte ziehen, so daß die oben liegende Folienhälfte über,
die untere Folienhälfte unter die Wareneinführplatte geführt wird
• Beide Folienhälften kommen dann vor der unteren Schweißschiene wieder aufeinander zum liegen.
Durch die erste Schweißung werden die beiden Hälften verbunden.
auf Packgutbreite
wird durch die die Kurbel
3
2
4
5
auf die Packgutbreite eingestellt
Packgut
ca. 1/2 x Packguthöhe
5
02.05 – Seite 4
