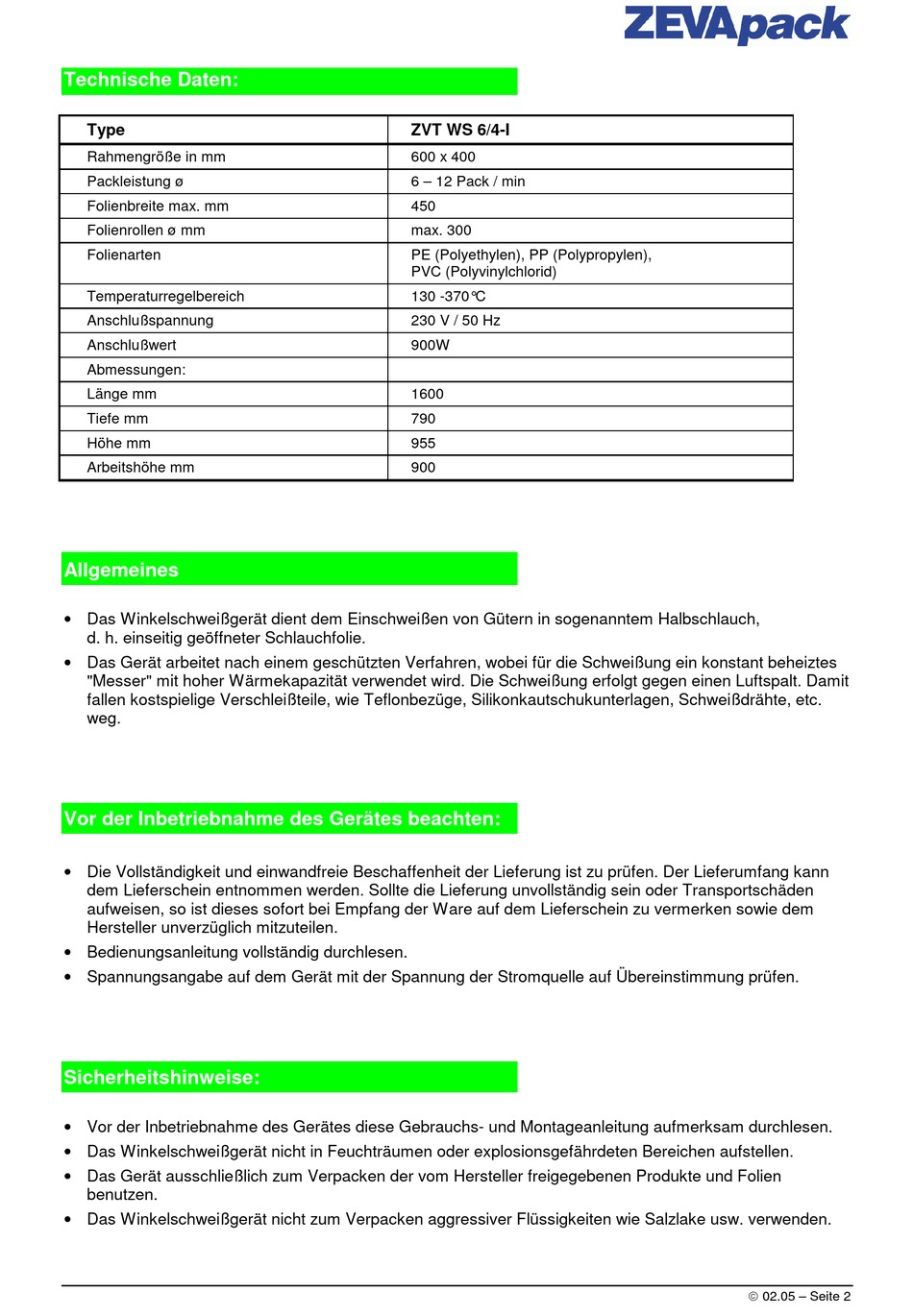

Technische Daten:
Type
Rahmengröße in mm
Packleistung ø
Folienbreite max. mm
Folienrollen ø mm
Folienarten
Temperaturregelbereich
Anschlußspannung
Anschlußwert
Abmessungen:
Länge mm
Tiefe mm
Höhe mm
Arbeitshöhe mm
Allgemeines
• Das Winkelschweißgerät dient dem Einschweißen von Gütern in sogenanntem Halbschlauch,
d. h. einseitig geöffneter Schlauchfolie.
• Das Gerät arbeitet nach einem geschützten Verfahren, wobei für die Schweißung ein konstant beheiztes
"Messer" mit hoher Wärmekapazität verwendet wird. Die Schweißung erfolgt gegen einen Luftspalt. Damit
fallen kostspielige Verschleißteile, wie Teflonbezüge, Silikonkautschukunterlagen, Schweißdrähte, etc.
weg.
Vor der Inbetriebnahme des Gerätes beachten:
• Die Vollständigkeit und einwandfreie Beschaffenheit der Lieferung ist zu prüfen. Der Lieferumfang kann
dem Lieferschein entnommen werden. Sollte die Lieferung unvollständig sein oder Transportschäden
aufweisen, so ist dieses sofort bei Empfang der Ware auf dem Lieferschein zu vermerken sowie dem
Hersteller unverzüglich mitzuteilen.
• Bedienungsanleitung vollständig durchlesen.
• Spannungsangabe auf dem Gerät mit der Spannung der Stromquelle auf Übereinstimmung prüfen.
Sicherheitshinweise:
• Vor der Inbetriebnahme des Gerätes diese Gebrauchs- und Montageanleitung aufmerksam durchlesen.
• Das Winkelschweißgerät nicht in Feuchträumen oder explosionsgefährdeten Bereichen aufstellen.
• Das Gerät ausschließlich zum Verpacken der vom Hersteller freigegebenen Produkte und Folien
benutzen.
• Das Winkelschweißgerät nicht zum Verpacken aggressiver Flüssigkeiten wie Salzlake usw. verwenden.
ZVT WS 6/4-I
600 x 400
6 – 12 Pack / min
450
max. 300
PE (Polyethylen), PP (Polypropylen),
PVC (Polyvinylchlorid)
130 -370° C
230 V / 50 Hz
900W
1600
790
955
900
02.05 – Seite 2
