klemko 870544 Bedienungs- Und Montageanleitung

GEBRUIKSAANWIJZING EN
MONTAGEVOORSCHRIFT MONTAGEVOORSCHRIFT MONTAGEVOORSCHRIFT MONTAGEVOORSCHRIFT
870544 870544
IB PIR W/LED IB PIR W/LED
SPECIFICATIES:
Aansluitspanning 220 - 240Vac 50/60 Hz
Schakelvermogen 5 - 300W, 1.3A (Cos π=1)
LED lamp 5 - 100W
Halogeen hoogvolt 5 - 300W
Halogeen laagvolt 5 - 150W
Inductieve belasting 5 - 150W (ongecompenseerd)
Spaarlamp 5 - 150W (incl. CFL & PL lampen
Inloopstroom Max. 120A, 20µS
Inschakelduur 5 sec - 30 min, en test
Luxwaarde inst. 5 Lux - daglichtniveau
learning mode 5 - 2000Lux
Detectiebereik 8 m instelbaar, hoogte 1,2m
Detectiehoek 180° (zie Fig. 1)
Montagehoogte Tussen 80 - 150 cm
Bescherming IP40, indoortoepassing
Temperatuur 0°C tot +45°C
Functieschakelaar AUTO (automatisch)
OFF (uit)
ON (constant aan)
Reductiehoek Via lensmasker
Zekering 16A, B karakteristiek
Buitenmaat 80 x 80 x 56 mm
Sensormaat 50 x 50 / 55 x 55 mm
Inbouwdiepte 32 mm
Normen CE
NL
ALGEMENE BESCHRIJVING
De inbouw wand bewegingsmelder IB-PIR-W/LED is
een tweedraads detector welke functioneert zonder
nulaansluiting. Hierdoor is hij bijzonder geschikt voor
uitwisseling met bestaande schakelaars. Deze melder
is voorzien van instelbare tijd, lux en gevoeligheid
functies die met een potentiometer eenvoudig zijn
in testellen. Ook kan de melder via de schakelaar op
het verborgen bedieningspaneel op automatisch of
continue aan of uit worden ingesteld. De sensor kop
is standaard voor 50 x 50 mm raamwerken. Door de
meegeleverde 55 x 55 mm adapter is hij universeel
toepasbaar in vrijwel alle merken afdekmateriaal. Met
het meegeleverde lensmasker is de scanhoek naar wens
te verkleinen. Praktisch alle bestaande soorten verlichting
kunnen door het relais van de melder geschakeld worden.
Vooral voor Ledverlichting is de melder zeer geschikt
omdat er een minimale belasting van maar 5W is. Wanneer
de ingestelde luxwaarde wordt overschreven zal de
melder de verlichting uitschakelen om energie te besparen.
MONTAGEVOORSCHRIFT
Let op: maak voor de montage alle aansluitkabels
spanningsvrij en lees de gebruiksaanwijzing goed
door. Raadpleeg bij twijfel een erkend installateur!
Inschakelen en afstellen
De IB-PIR-W/LED is alleen geschikt voor indoor-
toepassingen. De ideale montage hoogte is tussen
80 en 150 cm. Bepaal de plaats waar de schakelaar in
de wand moet worden gemonteerd en houd rekening
met het volgende:
1. Luchtkanalen: let op uitstoot van wasemkappen,
verwarmingsroosters, wasdrogers enz.
2. Objecten die door luchtstromen kunnen bewegen
zoals planten en gordijnen
3. Richt de sensor niet op andere lichtbronnen
4. Richt de sensor niet op sterk refl ecterende
oppervlaktes zoals zwembaden (i.v.m. snelle
temperatuurschommelingen)
5. Aanlooproutes: Het detectieveld dwars i.p.v. recht-
standig plaatsen geeft het beste resultaat (Fig. 2).
Demonteer de sensor zodat de schakeleenheid, sensor,
adapter en afdekrand los van elkaar zijn (Fig. 3).
Verwijder de bestaande schakelaar uit de inbouwdoos
en sluit de sensor aan volgens het aansluitschema
(Fig. 4A, of Fig. 4B voor meerdere sensors). Bevestig
vervolgens de schakeleenheid in de inbouwdoos met
twee boutjes of gebruik de zijarmen om de schakel-
eenheid in de doos vast te klemmen (Fig. 5). Kies de
juiste adapter (a ankelijk van het afdekmateriaal) en
plaats deze samen met het afdekmateriaal en de cover
met het bedieningspaneel. Bevestig deze met de twee
schroeven op de schakeleenheid.
Inschakelen en afstellen
Na een laatste controle kan de spanning ingeschakeld
worden. Na inschakeling van de spanning heeft de
melder ± 3 min. nodig om op bedrijfstemperatuur te
komen! Zet voor het testen van de IBPIR de instellingen
als volgt in:
• Lux In stand zon/maan (daglichtniveau).
• Time In stand - TEST de luxwaarde en tijd
is overruled
• Meter In stand + (8 meter)
• Functieschak. In stand midden AUTO (Fig. 6)
Loop langs de rand van het detectieveld en controleer
of de melder naar wens werkt. Met de "meterknop"
kunt u het detectieveld verkleinen en gevoeliger
maken. Met het bijgeleverde lensmasker (Fig. 7) zijn
de hoeken die niet mogen worden gedetecteerd te
maskeren. Stel vervolgens de luxwaarde en schakeltijd
naar wens in.
Luxwaarde inleren
Door de potentiometer van de luxwaarde op het "oog"
in te stellen wordt de actuele luxwaarde als schakeld-
rempel ingesteld (Fig. 8).
Let op! Zorg ervoor dat het omgevingslicht niet wordt
beïnvloed door handen of eigen lichaam. Dit zal de
waarde ernstig verstoren.
Zodra de potmeter op het oog wordt ingesteld zal
het inleer-proces beginnen. De led zal 10 seconden
langzaam fl itsen en indien de luxwaarde tussen 10
en 2000 Lux is zal hierna zowel de verlichting als de
led voor 5 seconden inschakelen en de led zal snel
fl itsen ter bevestiging dat de luxwaarde succesvol
is ingeleerd.
Indien de luxwaarde buiten het bereik tussen 5-2000
Lux is dan zal de sensor geen waarde inleren en
vervolgens het relais lux ona ankelijk besturen (dus
alleen op beweging). De sensor geeft dit aan door
na het beëindigen van de 10 inleerseconden niet de
verlichting en de led in te schakelen. De led blijft enkel
nog 5 seconden langer snel fl itsen.
Overruling door daglichtniveau >> aan / uit ondanks
beweging
Wanneer het omgevingslichtniveau snel verandert van
heel licht naar donker en zakt onder het ingestelde
luxniveau terwijl de detector reeds was uitgeschakeld.
Dan treed er een vertraging op van 10 seconden, zicht-
baar door het knipperen van de rode led die hiermee
aangeeft dat deze over 10 seconde zal inschakelen.
Dit voorkomt dat verlichting onnodig en onverwacht
inschakelt.
Van donker naar licht
Bij tijd > 5 minuten Wanneer het omgevingslicht veel
hoger wordt dan het ingestelde lichtniveau dan zal
de verlichting na 5 minuten worden uitgeschakeld
ondanks dat er aanwezigheid wordt gedetecteerd en
ondanks een langere nalooptijd.
Bij tijd < 5minuten Als de nalooptijd op korter dan
5minuten staat ingesteld en er is detectie dan zal de
sensor de naloop tijd maximaal tot 5 minuten blijven
verlengen en daarna uitschakelen.
Garantietermijn
24 Maanden na productiedatum mits de schakelaar
volgens voorschrift is toegepast en niet is geopend.

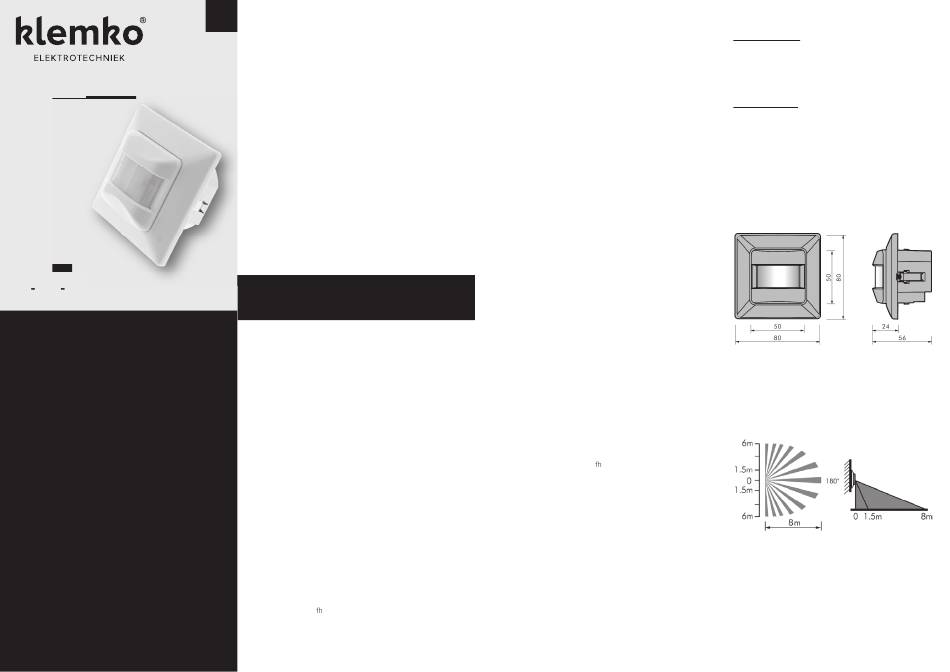

AFMETINGEN / DIMENSIONS
ABMESSUNGEN / DIMENSIONS
Fig 1: detectiehoek / Fig. 1: Detection angle
Abb. 1: Erkennungswinkel / Fig. 1 : Angle de détection
Bovenaanzicht 195° Zijaanzicht
Top view 195° Side view
Draufsicht 195° Seitenansicht
Vue du haut 195° Vue latérale
