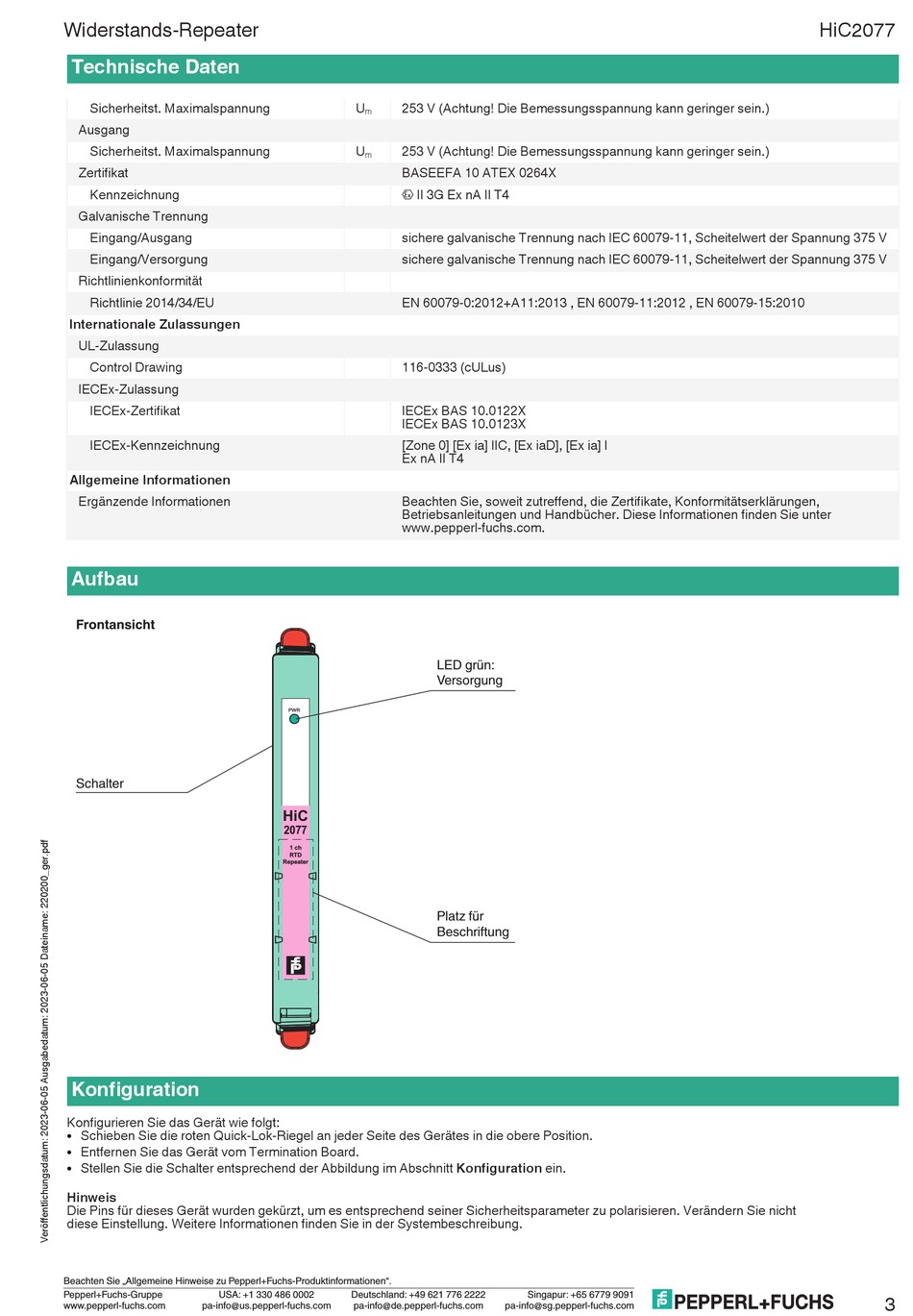

Widerstands-Repeater
Technische Daten
Sicherheitst. Maximalspannung
Ausgang
Sicherheitst. Maximalspannung
Zertifikat
Kennzeichnung
Galvanische Trennung
Eingang/Ausgang
Eingang/Versorgung
Richtlinienkonformität
Richtlinie 2014/34/EU
Internationale Zulassungen
UL-Zulassung
Control Drawing
IECEx-Zulassung
IECEx-Zertifikat
IECEx-Kennzeichnung
Allgemeine Informationen
Ergänzende Informationen
Aufbau
Frontansicht
Schalter
Konfiguration
Konfigurieren Sie das Gerät wie folgt:
Schieben Sie die roten Quick-Lok-Riegel an jeder Seite des Gerätes in die obere Position.
l
Entfernen Sie das Gerät vom Termination Board.
l
Stellen Sie die Schalter entsprechend der Abbildung im Abschnitt Konfiguration ein.
l
Hinweis
Die Pins für dieses Gerät wurden gekürzt, um es entsprechend seiner Sicherheitsparameter zu polarisieren. Verändern Sie nicht
diese Einstellung. Weitere Informationen finden Sie in der Systembeschreibung.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0002
www.pepperl-fuchs.com
pa-info@us.pepperl-fuchs.com
U
253 V (Achtung! Die Bemessungsspannung kann geringer sein.)
m
U
253 V (Achtung! Die Bemessungsspannung kann geringer sein.)
m
BASEEFA 10 ATEX 0264X
1 II 3G Ex nA II T4
sichere galvanische Trennung nach IEC 60079-11, Scheitelwert der Spannung 375 V
sichere galvanische Trennung nach IEC 60079-11, Scheitelwert der Spannung 375 V
EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010
116-0333 (cULus)
IECEx BAS 10.0122X
IECEx BAS 10.0123X
[Zone 0] [Ex ia] IIC, [Ex iaD], [Ex ia] I
Ex nA II T4
Beachten Sie, soweit zutreffend, die Zertifikate, Konformitätserklärungen,
Betriebsanleitungen und Handbücher. Diese Informationen finden Sie unter
www.pepperl-fuchs.com.
LED grün:
Versorgung
PWR
HiC
2077
Platz für
Beschriftung
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
HiC2077
3
