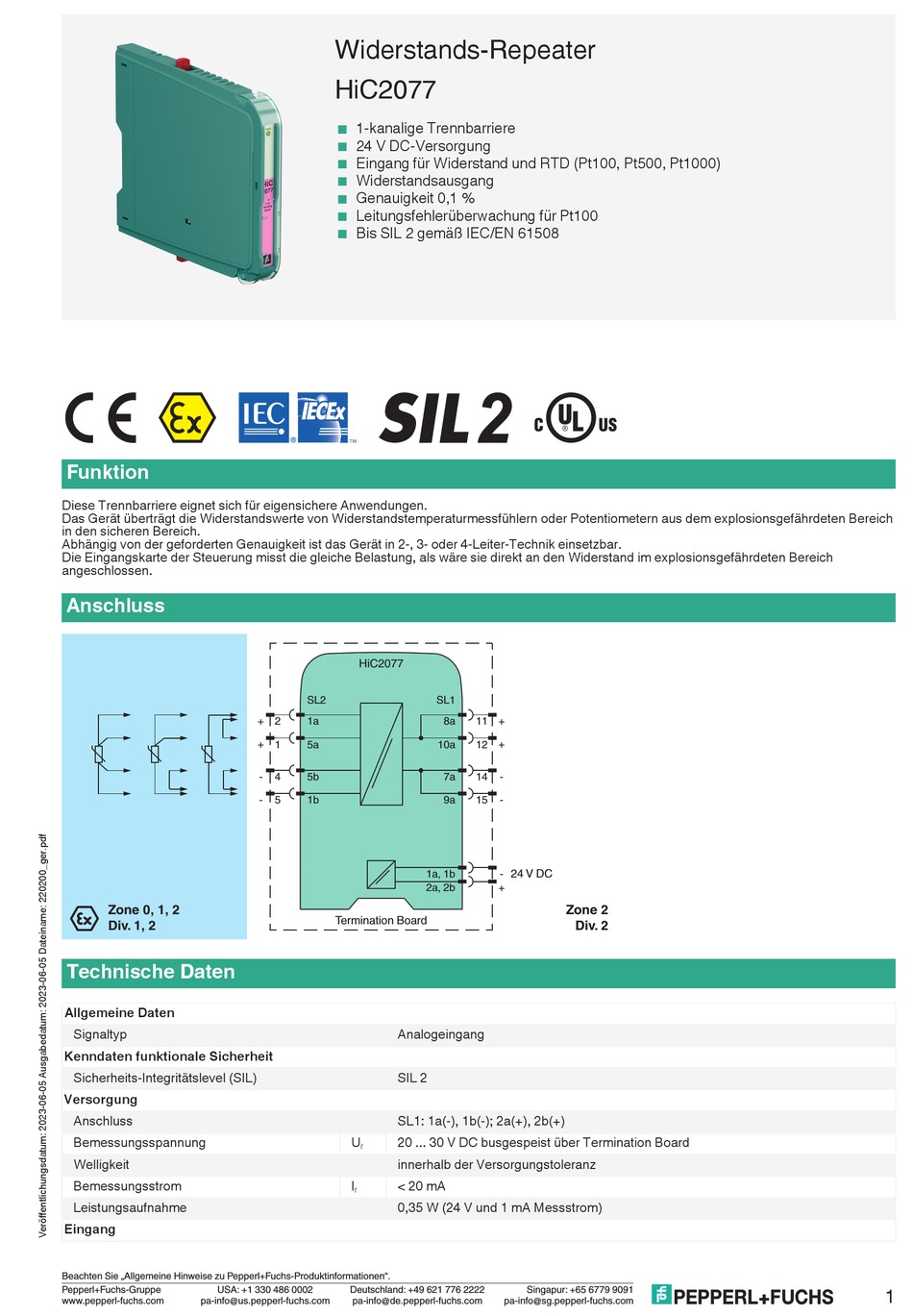

Pepperl+Fuchs HiC2077 Bedienungsanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen.
Das Gerät überträgt die Widerstandswerte von Widerstandstemperaturmessfühlern oder Potentiometern aus dem explosionsgefährdeten Bereich
in den sicheren Bereich.
Abhängig von der geforderten Genauigkeit ist das Gerät in 2-, 3- oder 4-Leiter-Technik einsetzbar.
Die Eingangskarte der Steuerung misst die gleiche Belastung, als wäre sie direkt an den Widerstand im explosionsgefährdeten Bereich
angeschlossen.
Anschluss
Zone 0, 1, 2
Div. 1, 2
Technische Daten
Allgemeine Daten
Signaltyp
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Versorgung
Anschluss
Bemessungsspannung
Welligkeit
Bemessungsstrom
Leistungsaufnahme
Eingang
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
Widerstands-Repeater
HiC2077
< 1-kanalige Trennbarriere
< 24 V DC-Versorgung
<
Eingang für Widerstand und RTD (Pt100, Pt500, Pt1000)
<
Widerstandsausgang
<
Genauigkeit 0,1 %
< Leitungsfehlerüberwachung für Pt100
< Bis SIL 2 gemäß IEC/EN 61508
HiC2077
SL2
+ 2 1a
+ 1 5a
- 4 5b
-
5 1b
1a, 1b
2a, 2b
Termination Board
Analogeingang
SIL 2
SL1: 1a(-), 1b(-); 2a(+), 2b(+)
U 20 ... 30 V DC busgespeist über Termination Board
r
innerhalb der Versorgungstoleranz
I < 20 mA
r
0,35 W (24 V und 1 mA Messstrom)
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
SL1
8a 11 +
10a 12 +
7a 14 -
-
9a 15
- 24 V DC
+
Zone 2
Div. 2
Singapur: +65 6779 9091
pa-info@sg.pepperl-fuchs.com
1
