3. Entriegelungsvorgang
• W ICHTIG: Halten Sie das Werkzeug während des Entriegelungs-
vorganges an den Griffen. Dies schützt Sie vor möglichen Verlet-
zungen und verhindert eventuelle Schäden am Werkzeug.

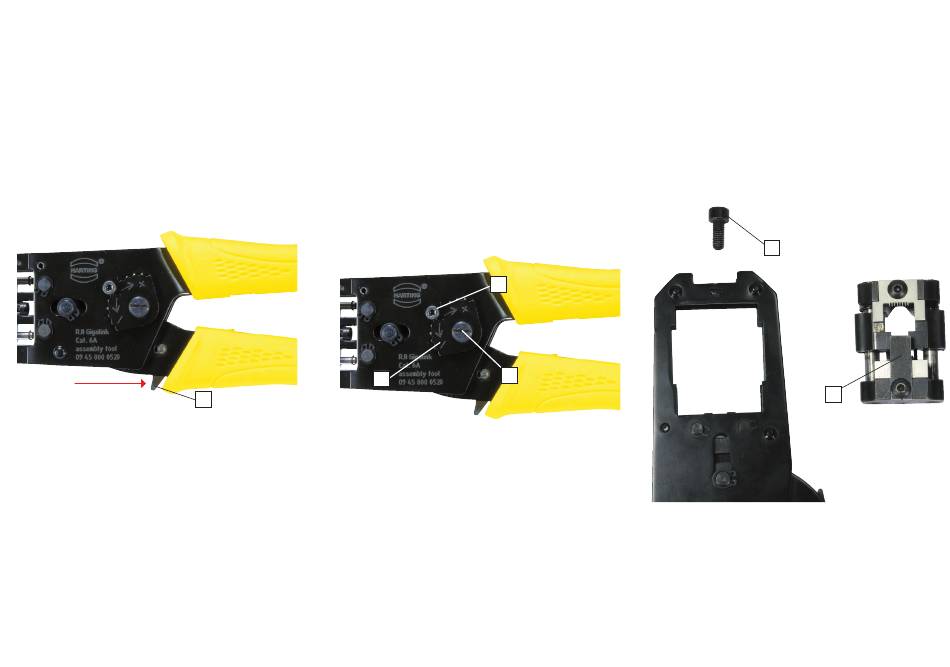

• I m Falle einer Blockierung betätigen Sie den Entlastungsriegel (A) in
gezeigter Pfeilrichtung, um das Werkzeug freizugeben und zu öffnen.
Entfernen Sie den Steckverbinder, bevor Sie mit der Arbeit fortfahren.
• D as HARTING RJ Industrial® PROFINET Compact Montagewerkzeug
ist ausschließlich zum Anschließen der HARTING RJ Industrial®
P ROFINET Cat. 5 Compact RJ45 Steckverbinder vorgesehen. Die Ver-
wendung für andere Zwecke oder anderer, unpassender Anschlusse-
lemente führt zu einem mangelhaften Kabelanschluss und kann das
Werkzeug beschädigen. Hierfür kann der Hersteller nicht verantwort-
lich gemacht werden.
4. Werkzeugeinstellung
• A ufgrund der selbstständigen Anpassung der Werkzeugkomponenten
kann sich nach längerer Einsatzdauer das Verhalten der Zange gering-
fügig ändern. Daher ist dieses Werkzeug mit einer exzentrischen Ach-
se ausgeführt. Hierüber kann das Werkzeug neu eingestellt werden,
um ein optimales Arbeitsergebnis zu erzielen. Zur Einstellung gehen
Sie wie folgt vor:
1. E ntfernen Sie die Innensechskantschraube (A) mit einem 2,5 mm
Inbusschlüssel.
2. D rehen Sie mit einem Schraubendreher die exzentrische Achse (B)
und das Einstellrad (C) in die gewünschte, neue Position. Dabei be-
wirkt eine Verstellung in:
Richtung + eine Zunahme der Schneidkraft bei einer Verkleiner-
Richtung – die Abnahme der Schneidkraft bei einer Vergrößer-
3. Innensechskantschraube (A) wieder einsetzen und anziehen.
C
A
5. Wartung und Hinweise
• S taub, Feuchtigkeit und sonstige Verunreinigungen sind mit einem
sauberen Pinsel oder weichen, fusselfreien Tuch zu entfernen. Ver-
wenden Sie keine aggressiven Mittel (Verdünner, Alkohol, etc.) oder
harte Gegenstände, die das Werkzeug beschädigen könnten.
• S tellen Sie sicher, dass während der Handhabung die Lagerstellen,
Führungsbolzen und Drehachsen des Werkzeuges mit einem dünnen
Schmierfilm (Schmieröl) bedeckt sind. Nicht übermäßig ölen..
• B ei Nichtgebrauch bewahren Sie das Werkzeug in der geschlossenen
Position auf, d. h. Griffe geschlossen. Somit wird das Eindringen von
Fremdkörpern in die Crimpzone verhindert und das Werkzeug vor Be-
schädigungen geschützt. Bewahren Sie das Werkzeug in einer trocke-
nen und sauberen Umgebung auf.
• A uch die Möglichkeit einer Werkzeugkalibrierung nach längerem Ge-
brauch ist gegeben. Details hierzu siehe unter Werkzeugeinstellung.
ung des Abstandes zwischen den Gesenken
ung des Abstandes zwischen den Gesenken
A
B
Wechsel des Werkzeugeinsatzes
• W enn der Werkzeugeinsatz defekt ist kann er einfach ausge-
tauscht werden der Werkzeugeinsatz kann unter der Artikelnummer
09 45 801 0530 als Ersatzteil nachbestellt werden.
• U m den Werkzeugeinsatz zu wechslen muss das Montagwerkzeug
vollständig geöffnet werden.
• D en Werkzeugeinsatz (A) lösen indem die Fixierungsschraube (B) am
oberen Werkzeugende des Werkzeugrahmens gelöst wird.
• N euen Werkzeugeinsatz in den Werkzeugrahmen einsetzen und mit
der Fixierungsschraube(B) im Werkzeug befestigen.
• W erkzeug gemäß der Anweisung zur Werkzeugjustierung neu einstel-
len.
B
A
Anleitung Nummer 09 45 800 0530/99.00
Irrtum und technische Änderungen vorbehalten.
