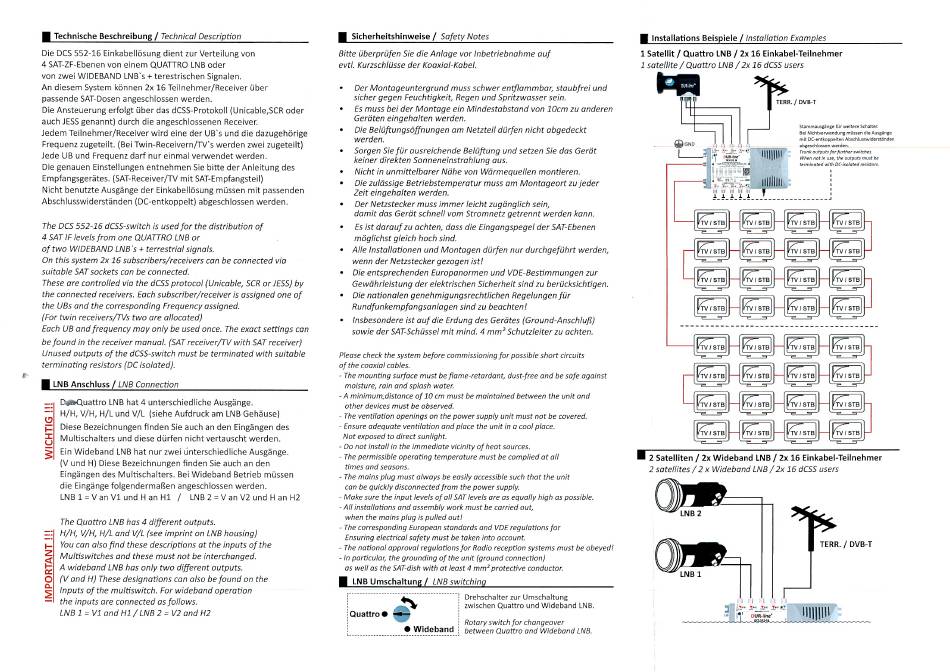

B Technische Beschreibung / Technical Description
[j Sicherheitshinweise / Safety Notes
Bitte überprüfen Sie die Anlage vor Inbetriebnahme auf
evtl. Kurzschlüsse der KoaxiahKabel.
B Installations Beispiele / Installation Examples
1 Satellit / Quattro LNB / 2x 16 Einkabel-Teilnehmer
1 satellite/Quattro LNB/2x16 dCSS users
Die DCS 552-16 Einkabellösung dient zur Verteilung von
4 SÄT-ZF-Ebenen von einem QUATTRO LNB oder
von zwei WIDEBAND LNB's + terestrischen Signalen.
An diesem System können 2x 16 Teilnehmer/Receiver über
passende SAT-Dosen angeschlossen werden.
Die Ansteuerung erfolgt über das dCSS-Protokoll (Unicable,SCR oder
auch JESS genannt) durch die angeschlossenen Receiver.
Jedem Teilnehmer/Receiver wird eine der UB's und die dazugehörige
Frequenz zugeteilt. (Bei Twin-Receivern/TV's werden zwei zugeteilt)
Jede UB und Frequenz darf nur einmal verwendet werden.
Die genauen Einstellungen entnehmen Sie bitte der Anleitung des
Empfangsgerätes. (SAT-Receiver/TV mit SAT-Empfangsteil)
Nicht benutzte Ausgänge der Einkabellösung müssen mit passenden
Abschlusswiderständen (DC-entkoppelt) abgeschlossen werden.
TERR./DVB-T
m
DÜR-IJif"
Der Montageuntergrund muss schwer entflammbar, staubfrei und
sicher gegen Feuchtigkeit, Regen und Spritzwasser sein.
Es muss bei der Montage ein Mindestabstand von 10cm zu anderen
Geräten eingehalten werden.
Die Belüftungsöffnungen am Netzteil dürfen nicht abgedeckt
werden.
Sorgen Sie für ausreichende Belüftung und setzen Sie das Gerät
keiner direkten Sonneneinstrahlung aus.
Nicht in unmittelbarer Nähe von Wärmequellen montieren.
Die zulässige Betriebstemperatur muss am Montageort zu jeder
Zeit eingehalten werden.
Der Netzstecker muss immer leicht zugänglich sein,
damit das Gerät schnell vom Stromnetz getrennt werden kann.
Es ist daraufzu achten, dass die Eingangspegel der SADEbenen
möglichst gleich hoch sind.
Alle Installationen und Montagen dürfen nur durchgeführt werden,
wenn der Netzstecker gezogen ist!
Die entsprechenden Europanormen und VDE~Bestlmmungen zur
Gewährleistung der elektrischen Sicherheit sind zu berücksichtigen.
Die nationalen genehmigungsrechtlichen Regelungen für
Rundfunkempfangsanlagen sind zu beachten!
Insbesondere ist auf die Erdung des Gerätes (Ground-Anschluß)
sowie der SAT-Schüssel mit mind. 4 mrn^ Schutzleiter zu achten.
on»a
t
Stammausgänge für weitere Schalter.
Bei Nichtverwendung müssen die Ausgänge
mit DC-entkoppelten Abschlusswiderständen
abgeschlossen werden..
Trunk Outputs forfurtherswitches.
When not i
termlnoted with DC-isolated reslstors.
the Outputs mustbe
I : i
i*
DU
n
R-Hw
A i -
M M t/ J ●'
11111
1
STB
TV; STB
The DCS 552-16 dCSS-switch is used for the distribution of
4 SAT IF levelsfrom one QUATTRO LNB or
oftwo WIDEBAND LNB's + terrestrialSignals.
On this System 2x 16 subscribers/receivers can be connected via
suitable SAT sockets can be connected.
These are controlied via the dCSS protocol (Unicable, SCR or JESS) by
the connected receivers. Each subscriber/receiver is assigned one of
the UBs and the corresponding Frequency assigned.
(For twin receivers/TVs two are allocated)
Each UB and frequency may only be used once. The exact settings can
be found in the receiver manual. (SAT receiver/TV with SAT receiver)
Unused Outputs ofthe dCSS-switch must be terminated with suitable
terminating resistors (DC isqlated).
B LNB Anschluss / LNB Connection
— [I'TW STB — [l'TW STB
'TV / STB
KTV / STB
57
stb]
TV / STB
TV I STB
TV / STB
TV/STB
TV / STB
STB
'TV / STB
— hvVSTB — ^
nV / STB
I STB
t^TV / STB -
Please check the System before commissioning for possible short circuits
ofthe coaxlal cables.
- The mounting surface must be ßame-retardant, dust-free and be safe against
moisture, rain and splash water.
-A minimum,distance oflOcm mustbe maintoined between the unitand
other devices must be observed.
- The Ventilation openings on the power supply unit must not be covered.
- Ensure adequate Ventilation and place the unit in o cool place.
Not exposed to direct sunlight.
- Do not install in the immediate vicinity of heat sources.
- The permissible operating temperature mustbe complied at oll
times and seasons.
- The mains plug must always be eosily accessible such that the unit
can be quickly disconnected from the power supply.
- Make sure the input levels of oll SAT levels are os equolly high os possible.
- All installations and assembly work must be carried out,
when the mains plug is pulied outi
- The corresponding European Standards and VDE regulationsfor
Ensuring electrical safety must be token into occount.
- The national opproval regulationsfor Radio reception Systems must be obeyed!
- In particular, the grounding ofthe unit (ground connection)
OS well OS the SAT-dish with ot least 4 mm^ protective conductor.
U LNB Umschaltung/ LNB switchinq
lfrv"/STB —
^5
r
/STB
/STB
'TV / STB
5;
S
D«jd*Quattro LNB hat 4 unterschiedliche Ausgänge.
Fl/Fi, V/Fl, Fl/L und V/L (siehe Aufdruck am LNB Gehäuse)
Diese Bezeichnungen finden Sie auch an den Eingängen des
Multischalters und diese dürfen nicht vertauscht werden.
Ein Wideband LNB hat nur zwei unterschiedliche Ausgänge.
(V und Fl) Diese Bezeichnungen finden Sie auch an den
Eingängen des Multischalters. Bei Wideband Betrieb müssen
die Eingänge folgendermaßen angeschlossen werden.
LNBl = VanVlundHanHl /
LNB 2 = V an V2 und H an H2
'tV / STB — FtV ; STB
TV/STB —I
TB
(J3
5
/
— kvTsTB —
57;
S
[l4^STB -
STB
TB
X
u
g
H 2 Satelliten / 2x Wideband LNB / 2x 16 Einkabel-Teilnehmer
2 satellites/ 2x Wideband LNB / 2x 16 dCSS users
I TERR./DVB-T
The Quattro LNB has 4 different Outputs.
H/Fl, V/Fl, Fl/L and V/L (see imprint on LNB housing)
You can also find these descriptlons at the inputs ofthe
Muitiswitches and these must not be interchanged.
A wideband LNB has only two different Outputs.
(V and Fi) These designations can also be found on the
Inputs ofthe muitiswitch. For wideband Operation
the inputs are connected asfollows.
LNB 1 = VI and Hl/LNB 2 = V2 and H2
Dt
o
Q.
Drehschalter zur Umschaltung
i zwischen Quattro und Wideband LNB.
I ; I
i
iiüiiip
Quattro*
DUR-;/ne"
Rotary switch for changeover
between Quattro and Wideband LNB.
● Wideband
