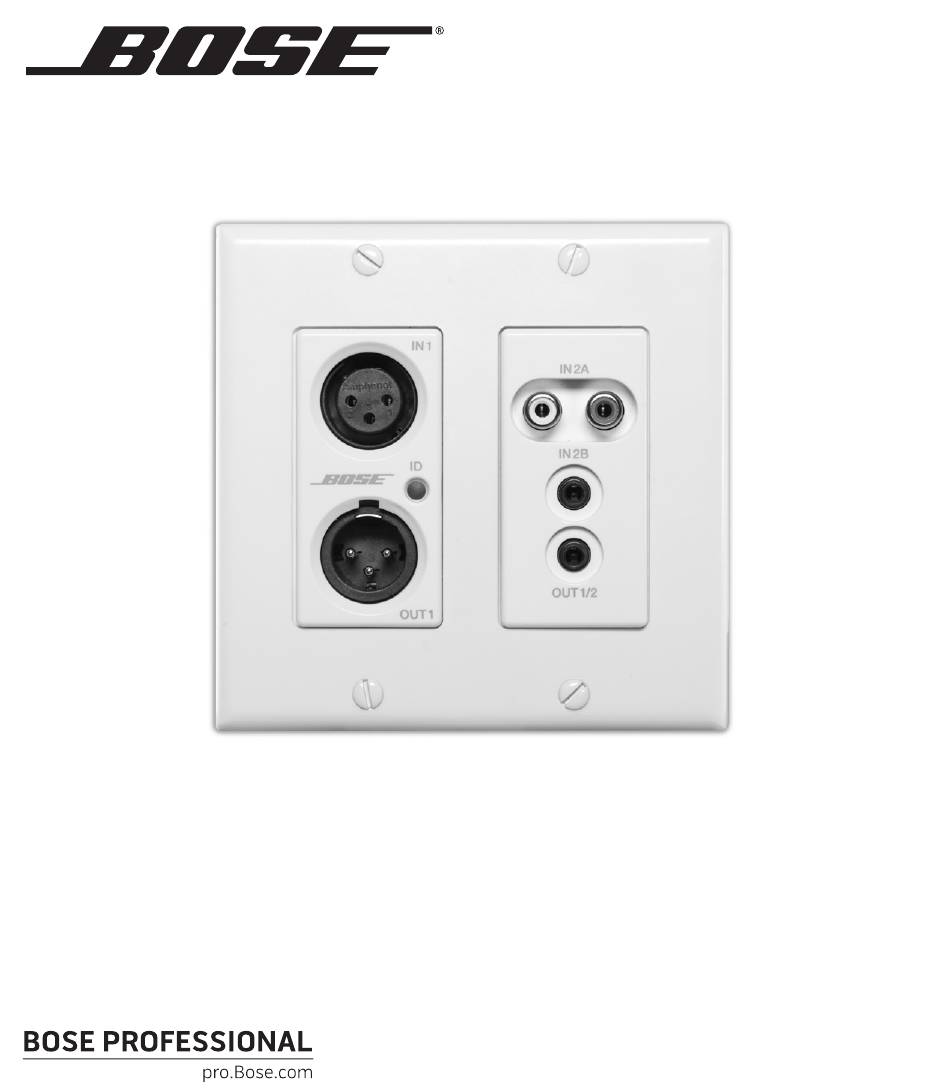

- Seite 1 ControlSpace WP22BU-D ® 2-in/2-out Dante Wall Plate ™ Installation Guide...
- Seite 2 Important Safety Instructions pro.Bose.com The symbols below are internationally accepted symbols that warn of potential hazards with electrical products. This symbol, wherever it appears, alerts you to the presence of un-insulated dangerous voltage inside the enclosure – voltage that may be sufficient to constitute a risk of shock.
- Seite 3 X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T 11363-2006. ©2015 Bose Corporation. All rights reserved. All trademarks are the property of their respective owners. English...
- Seite 4 Instrucciones de seguridad importantes pro.Bose.com Los siguientes son símbolos reconocidos internacionalmente que avisan de los riesgos potenciales de los productos eléctricos. Siempre que aparezca este símbolo, alerta sobre la presencia dentro del cuerpo del producto de fuentes de voltaje peligroso no aisladas, suficientes para provocar un riesgo de descarga.
- Seite 5 Instrucciones de seguridad importantes pro.Bose.com 13. Cuando utilice un carrito, tenga cuidado al mover el carrito con el dispositivo para evitar que caiga y produzca daños. 14. Desenchufe el aparato si se produce una tormenta eléctrica o si no lo va a utilizar durante periodos prolongados de tiempo.
- Seite 6 X: Indica que esta sustancia tóxica o peligrosa contenida en al menos uno de los materiales homogéneos usados para esta pieza está por encima del requisito límite en SJ/T 11363-2006. ©2015 Bose Corporation. Todos los derechos reservados. Las restantes marcas comerciales pertenecen a sus propietarios correspondientes.
- Seite 7 Instructions importantes relatives à la sécurité pro.Bose.com Les symboles internationaux ci-dessous vous avertissent des dangers potentiels inhérents aux appareils électriques. La présence de ce symbole vous met en garde contre une tension dangereuse non isolée à l’intérieur du boîtier. Celle-ci est suffisamment élevée pour présenter un risque d’électrocution.
- Seite 8 X : indique que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènes de cette pièce est supérieure à la limite définie dans la norme SJ/T 11363-2006. ©2015 Bose Corporation. Tous droits réservés. Les autres marques commerciales appartiennent à leurs proprié- taires respectifs.
- Seite 9 Wichtige Sicherheitshinweise pro.Bose.com Sie unten aufgeführten Symbole sind international anerkannt und warnen vor möglichen Gefahren durch elektro- nische Produkte. Dieses Symbol warnt Sie vor einer nicht isolierten Spannung in einem Gehäuse, die hoch genug ist, um einen Stromschlag auszulösen. Dieses Symbol weist Sie auf wichtige Betriebs- und Wartungsanweisungen in der beiliegenden Dokumentation hin.
- Seite 10 Wichtige Sicherheitshinweise pro.Bose.com 12. Verwenden Sie für das Gerät nur Rollwagen, Ständer, Dreibeine, Halterungen oder Tische, die vom Hersteller zugelassen sind oder zusammen mit dem Gerät verkauft werden. 13. Falls Sie einen Rollwagen verwenden, dürfen Sie die Einheit Gerät/Rollwagen nur mit Vorsicht bewegen, damit Verletzungen beim möglichen Umkippen ausgeschlossen sind.
- Seite 11 X: Gibt an, dass dieser giftige oder gefährliche Stoff, der in mindestens einem der homogenen Materialien enthalten ist, die für dieses Teil verwendet wurden, über den Grenzwerten gemäß SJ/T 11363-2006 liegt. ©2015 Bose Corporation. Alle Rechte vorbehalten. Alle Marken sind das Eigentum der jeweiligen Inhaber. Deutsch...
- Seite 12 Output audio output (Output 1) (Output 1 & 2) Figure 1. ControlSpace WP22BU-D wall plate front and back The WP22BU-D features two Dante input and two Dante output channels. The analog I/O are configurable via Bose ControlSpace ® Designer software to support different connectivity configurations.
- Seite 13 WP22BU-D Installation Guide pro.Bose.com channel 1. However, the second Dante output comes from one of three possible input mixes: • A mono mix of the RCA jack inputs • A mono-mix of the 3.5 mm stereo jack inputs • A combined mix of the RCA inputs and the stereo jack inputs The mix selection can be set using ControlSpace Designer software.
- Seite 14 WP22BU-D Installation Guide pro.Bose.com Note: The WP22BU-D has a label on the front of the metal housing at the top that lists the last 6 digits of the MAC address. Important for initial device identification, these digits are part of the device's default network name when detected by ControlSpace Designer software.
- Seite 15 WP22BU-D Installation Guide pro.Bose.com ardware OnneCtiOns The WP22BU-D accepts and drives either unbalanced or balanced audio devices. Refer to the following diagrams and instructions for connecting different types of audio devices. Professional grade audio cabling is recommended to achieve the best audio performance throughout the system.
- Seite 16 WP22BU-D Installation Guide pro.Bose.com Unbalanced Source to Balanced Destination If using a single-core shielded cable to connect a 2-wire unbalanced source to the WP22BU-D XLR input or an RCA or stereo jack unbal- anced output signal from the WP22BU-D to a balanced input on another device, connect the positive output of the unbalanced source to the positive input of the balanced destination.
- Seite 17 WP22BU-D Installation Guide pro.Bose.com Balanced Source to Unbalanced Destination If using a single-core shielded cable to connect a balanced source to an RCA or stereo jack input on the WP22BU-D or to connect the XLR output from the WP22BU-D to an unbalanced input on another device, connect the positive output of the balanced source to the positive input of the unbalanced destination.
- Seite 18 WP22BU-D Installation Guide pro.Bose.com Unbalanced Output to an Unbalanced Destination To connect an unbalanced source to a WP22BU-D RCA or stereo jack input, or to connect the stereo jack output to an unbalanced desti- nation, connect the positive output to the destination’s positive input and connect the grounds together through the cable shield.
- Seite 19 WP22BU-D Installation Guide pro.Bose.com eviCe OnfiguratiOn There are two parts of the device that require software to setup. First the audio routing, and second the configurable features of the device itself. Both should be carried out using ControlSpace Designer ™...
- Seite 20 2.75" H x 3.60" W x 1.88" D (70 mm x 91 mm x 48 mm) Operating Temperature 32 °F – 104 °F (0 °C – 40 °C) Product Code 738678-0010 Dante is a trademark of Audinate Pty Ltd. ™ © 2015 Bose Corporation The Mountain, Framingham, MA 01701-9168 USA AM744552 Rev.00...
