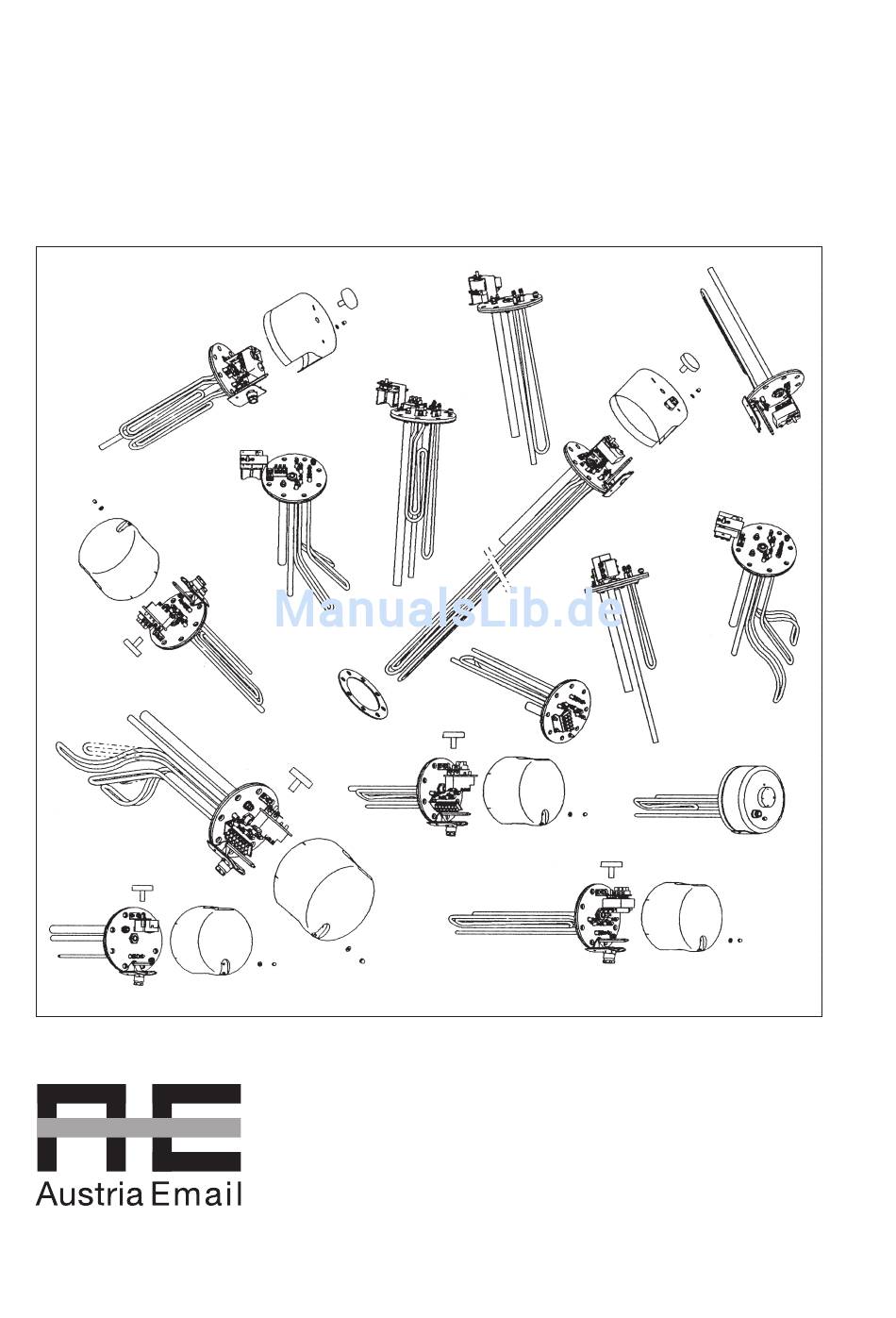

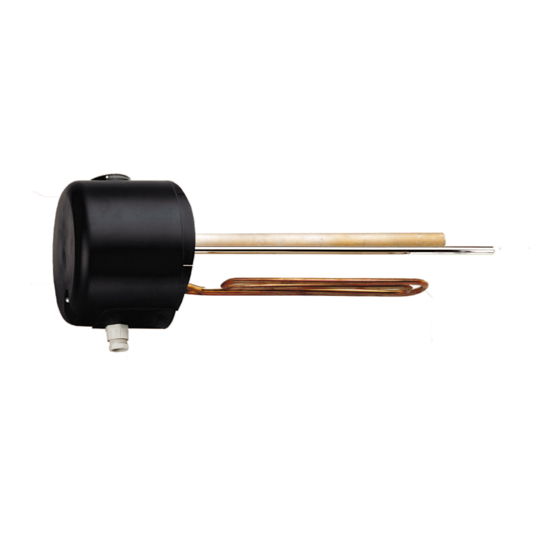

- Seite 1 Bedienungs- und Montageanleitung EBH-KDW EBH-TDW Bitte um Weitergabe an den Benutzer! Id.Nr.: 228557-10...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Die Elektro-Einbauheizungen werden nach den geltenden Vorschriften erzeugt. Installation und erste Inbetriebnahme dürfen nur von einer konzessionierten Installationsfirma ge- mäß dieser Anleitung durchgeführt werden. Sie finden in dieser kleinen Broschüre alle wichtigen Hinweise für richtige Montage und Bedienung der Einbauheizung. -
Seite 3: Funktion
1. Funktion Die Elektro-Einbauheizungen sind als Hauptheizung für elektrisch beheizte Warmwasserbereiter wartungs- und pfle- gefrei. Nur bei stark kalkhaltigem Wasser ist es eventuell notwendig, in gewissen Zeitabständen die Heizkörper vom Kesselstein zu befreien. Der Benutzer kann die gewünschte Temperatur am Reglerknebel vorwählen. Die Heizung wird, während der vom zuständigen EVU bestimmten Aufheizzeit, durch den Temperaturregler selbsttätig ein –... -
Seite 4: Montage Und Installationshinweis
Alle Heiz einbauten sind für druckfesten Betrieb und Aufheizung von Trink- oder Heizungs wasser bis zu einem max. Betriebsdruck von 10 bar geeignet. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Montage Der Einbauheizung
5.2 Montage der Einbauheizung Neben den gesetzlich anerkannten Vorschriften sind die Anschlussbedingungen der örtlichen Elektrizitäts- und Was- serwerke einzuhalten. 1. Abdeckung am Speicher entfernen. 2. Heizflansch „Pos.2“ mit Dichtung „Pos 3“ in den Kessel einbauen. Beim Einbau muss das Fühlerschutzrohr des Temperaturreglers über den Rohrheizkörper(n) liegen (siehe Einbauhinweise). -
Seite 6: Wasseranschluss Des Behälters
5.4 Wasseranschluss des Behälters Die Montage-, Anschluss- und Benutzungsanleitungen des Warmwasserbereiters ( - ke ssels) sind unbedingt einzuhalten. Druckfester Anschluss: Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Überschreitung des angegebenen Betriebsdruck wird jede Garantie abgelehnt. Der Wasseranschluss darf nur über ein baumustergeprüftes Membransicherheitsventil oder eine Membransicherheits- ventilkombination - Anschlussarmatur für druckfeste Speicher erfolgen ! Eine Sicherheitsventilkombination (siehe „Speicheranschluss nach DIN 1988“) wird in die Kaltwasserzuleitung (blau) des Speichers, in gezeichneter Reihenfolge eingebaut. -
Seite 7: Schaltbilder
5.6 Schaltbilder EBH-KDW1 4,0kW 200 Liter EBH-TDW1 4,0 kW 4 Std. / 4,0 kW Heizelemente 6 Std. / 2,7 kW 8 Std. / 2,0 kW 3 x 1,35 kW / 230 V 3 x 40 Ohm werkseitige Schaltung 4,0 kW / 3~400V Id.Nr.: 228557-10... - Seite 8 EBH-KDW1 6,0kW 300 Liter 4 Std. / 6,0 kW EBH-TDW1 6,0 kW 6 Std. / 4,0 kW Heizelemente 3 x 2,0 kW / 400 V 8 Std. / 3,0 kW 3 x 80 Ohm werkseitige Schaltung 6,0 kW / 3~400V Id.Nr.: 228557-10...
- Seite 9 EBH-KDW1 8,0kW 400 Liter 4 Std. / 8,0 kW EBH-TDW1 8,0 kW 6 Std. / 5,0 kW Heizelemente 3 x 2,7 kW / 400 V 8 Std. / 4,0 kW 3 x 60 Ohm werkseitige Schaltung 8,0 kW / 3~400V Id.Nr.: 228557-10...
- Seite 10 EBH-KDW1 10,0kW 500 Liter EBH-TDW1 10,0 kW 4 Std. / 10,0 kW Heizelemente 6 Std. / 6,5 kW 3 x 3,3 kW / 400 V 8 Std. / 5,0 kW 3 x 48 Ohm werkseitige Schaltung 10,0 kW / 3~400V Id.Nr.: 228557-10...
-
Seite 11: Erste Inbetriebnahme
5.7 Erste Inbetriebnahme Vor der elektrischen Einschaltung muss der Speicher mit Wasser gefüllt sein. Während des Aufheizvorganges muss das im Innenkessel entstehende Dehnwasser bei druckfestem Anschluss aus dem Sicherheitsventil und bei drucklosem Anschluss aus der Überlaufmischbatterie tropfen. Achtung: Das Warmwasserablaufrohr sowie Teile der Sicherheitsarmatur können heiß werden. Nach erfolgter Aufheizung sollen eingestellte Temperatur, tatsächliche Temperatur des entnommenen Wassers und die Warmwassermengenanzeige annähernd übereinstimmen. -
Seite 12: Garantie, Gewährleistung Und Produkthaftung
Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. Voraussetzung für die Erbringung von Garantieleistungen durch die Austria Email AG (im folgenden AE AG genannt) ist die Vorlage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervorgehen muss und vom Anspruchswerber... - Seite 13 11. Leistungen, die nicht im Rahmen dieser Garantiebedingungen erbracht werden, werden verrechnet. 12. Voraussetzung für die Einbringung von Garantieleistungen durch AE AG ist, dass das Gerät einerseits bei AE AG zur Gänze bezahlt ist und andererseits, dass der Anspruchswerber sämtlichen Verpflichtungen seinem Verkäufer gegenüber voll und ganz nachgekom- men ist.
-
Seite 14: Austria Email Ag Austriastraße 6 A-8720 Knittelfeld
Austriastraße 6 A-8720 Knittelfeld Telefon: (03512) 700-0 Fax: (03512) 700-239 Internet: www.austria-email.at E-Mail: office@austria-email.at Austria Email in Ihrer Nähe? Für Adressen und Telefonnummern unserer Niederlassungen besuchen Sie unsere Homepage www.austria-email.at Druckfehler und Änderungen aller Art vorbehalten. Nachdruck verboten. Id.Nr.: 228557-10...
