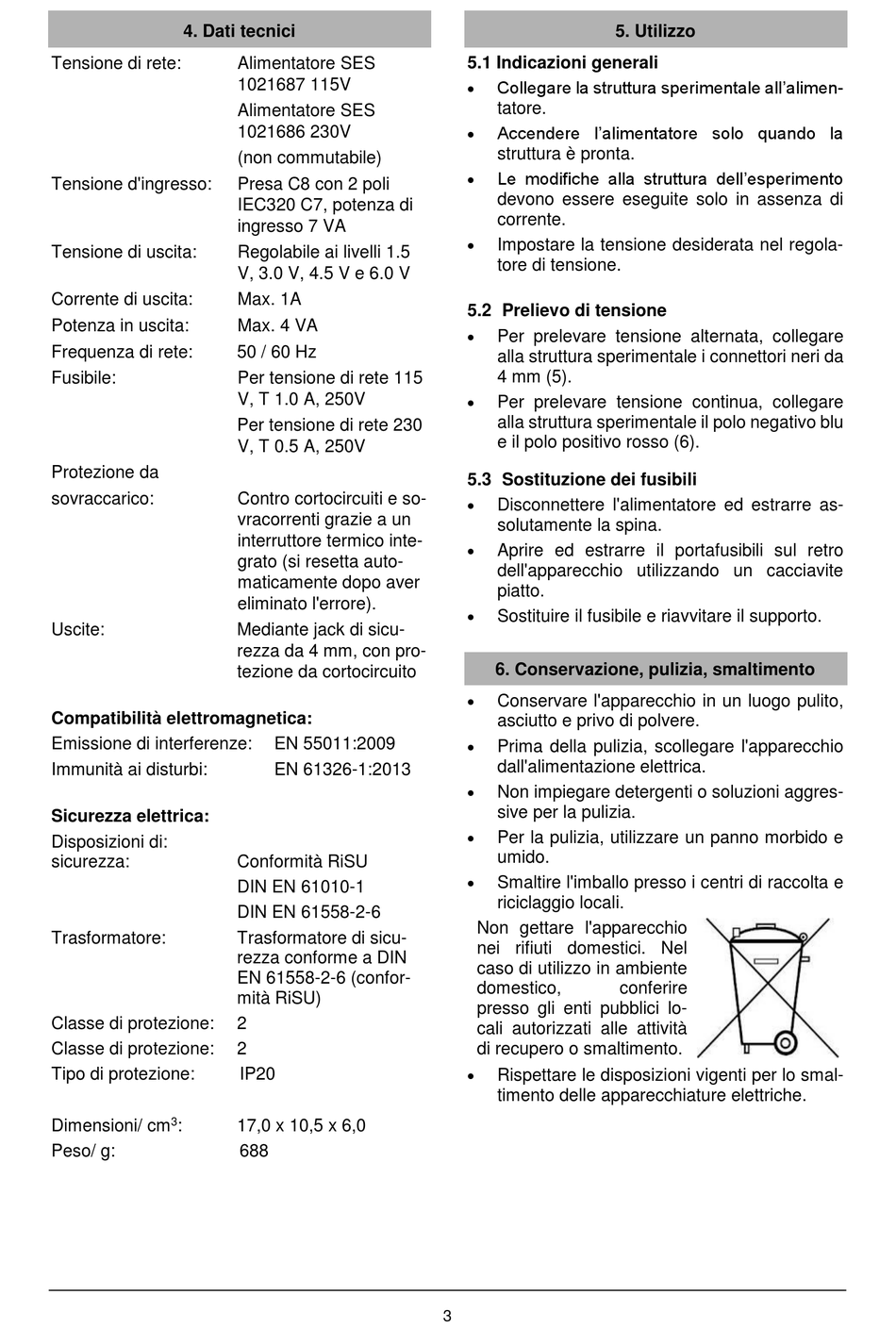

4. Dati tecnici
Tensione di rete:
Tensione d'ingresso:
Tensione di uscita:
Corrente di uscita:
Potenza in uscita:
Frequenza di rete:
Fusibile:
Protezione da
sovraccarico:
Uscite:
Compatibilità elettromagnetica:
Emissione di interferenze:
Immunità ai disturbi:
Sicurezza elettrica:
Disposizioni di:
sicurezza:
Trasformatore:
Classe di protezione:
Classe di protezione:
Tipo di protezione:
3
Dimensioni/ cm
:
Peso/ g:
Alimentatore SES
1021687 115V
Alimentatore SES
1021686 230V
(non commutabile)
Presa C8 con 2 poli
IEC320 C7, potenza di
ingresso 7 VA
Regolabile ai livelli 1.5
V, 3.0 V, 4.5 V e 6.0 V
Max. 1A
Max. 4 VA
50 / 60 Hz
Per tensione di rete 115
V, T 1.0 A, 250V
Per tensione di rete 230
V, T 0.5 A, 250V
Contro cortocircuiti e so-
vracorrenti grazie a un
interruttore termico inte-
grato (si resetta auto-
maticamente dopo aver
eliminato l'errore).
Mediante jack di sicu-
rezza da 4 mm, con pro-
tezione da cortocircuito
EN 55011:2009
EN 61326-1:2013
Conformità RiSU
DIN EN 61010-1
DIN EN 61558-2-6
Trasformatore di sicu-
rezza conforme a DIN
EN 61558-2-6 (confor-
mità RiSU)
2
2
IP20
17,0 x 10,5 x 6,0
688
5.1 Indicazioni generali
Collegare la struttura sperimentale all'alimen-
tatore.
Accendere l'alimentatore solo quando la
struttura è pronta.
Le modifiche alla struttura dell'esperimento
devono essere eseguite solo in assenza di
corrente.
Impostare la tensione desiderata nel regola-
tore di tensione.
5.2 Prelievo di tensione
Per prelevare tensione alternata, collegare
alla struttura sperimentale i connettori neri da
4 mm (5).
Per prelevare tensione continua, collegare
alla struttura sperimentale il polo negativo blu
e il polo positivo rosso (6).
5.3 Sostituzione dei fusibili
Disconnettere l'alimentatore ed estrarre as-
solutamente la spina.
Aprire ed estrarre il portafusibili sul retro
dell'apparecchio utilizzando un cacciavite
piatto.
Sostituire il fusibile e riavvitare il supporto.
6. Conservazione, pulizia, smaltimento
Conservare l'apparecchio in un luogo pulito,
asciutto e privo di polvere.
Prima della pulizia, scollegare l'apparecchio
dall'alimentazione elettrica.
Non impiegare detergenti o soluzioni aggres-
sive per la pulizia.
Per la pulizia, utilizzare un panno morbido e
umido.
Smaltire l'imballo presso i centri di raccolta e
riciclaggio locali.
Non gettare l'apparecchio
nei rifiuti domestici. Nel
caso di utilizzo in ambiente
domestico,
presso gli enti pubblici lo-
cali autorizzati alle attività
di recupero o smaltimento.
Rispettare le disposizioni vigenti per lo smal-
timento delle apparecchiature elettriche.
3
5. Utilizzo
conferire
