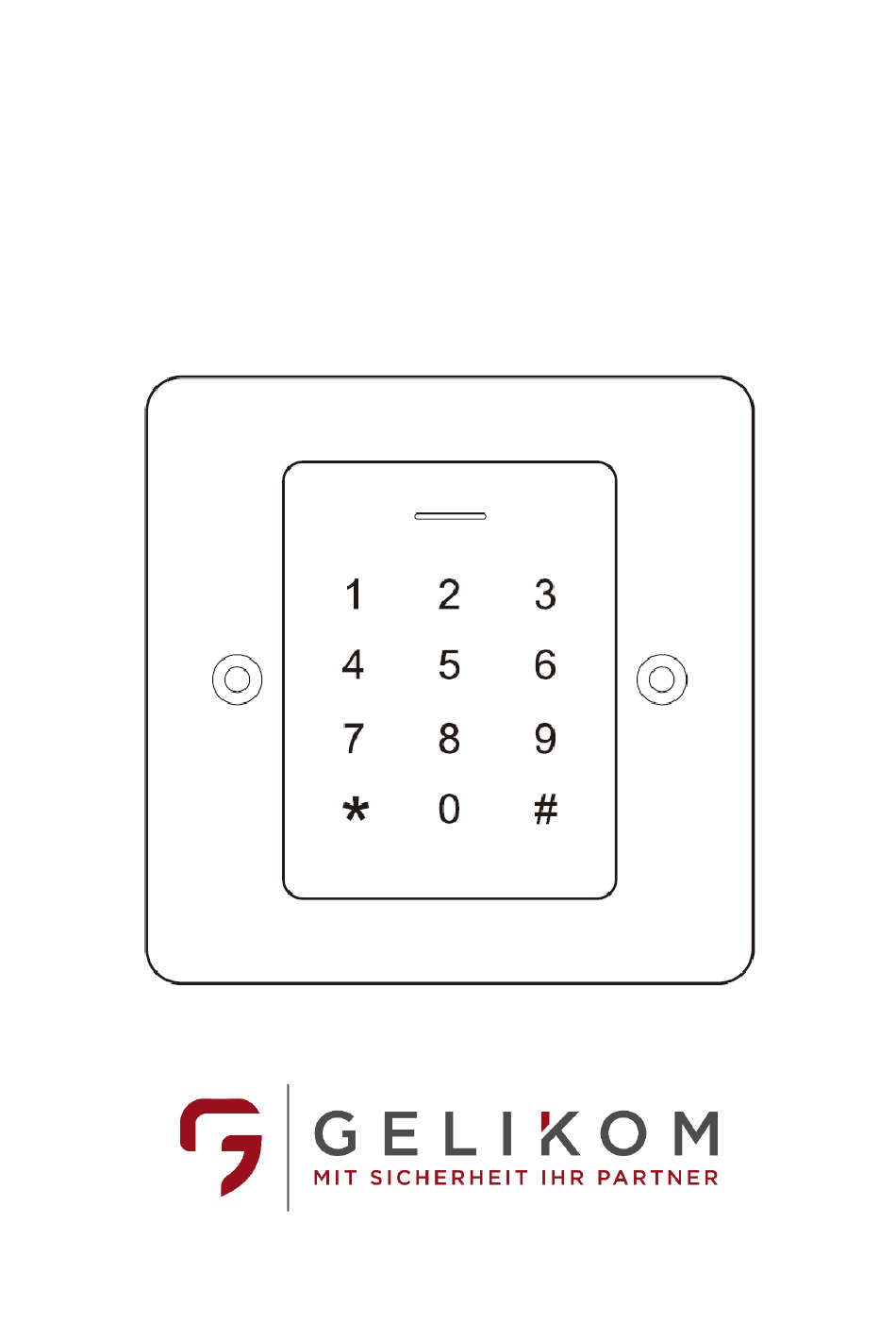

- Seite 1 Bedienungsanleitung für Gelikom BP3-EM Unterputz-Codeschloss für den Innen- und Außenbereich...
- Seite 2 Hinweis: Diese Bedienungsanleitung enthält die Installationsanleitung und Programmieranleitung des Gelikom BP3. Außerdem enthält Sie wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte bewahren Sie diese Bedienungsanleitung, auch im Falle einer Veräußerung an Dritte, gut auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: 1) Einführung a. Eigenschaften Seite 4 b. Bestimmungsgemäße Verwendung Seite 4 c. Sicherheitshinweise Seite 5 d. Lieferumfang Seite 6 2) Installation a. Ordnungsgemäße Montage Seite 7 b. Erläuterung der Anschlüsse Seite 8 c. Werkseinstellungen wiederherstellen Seite 8 d. Anschlussbeispiel Seite 9 e. -
Seite 4: Eigenschaften
1) Einführung 1a) Eigenschaften • Wasserdicht nach IP 66 • Metallgehäuse aus Edelstahl • Programmierbarer Relaisausgang • Stand-Alone oder sicherer Betrieb über Wiegand Ausgang • Schaltmodus um bspw. Tür offen/ geschlossen zu halten. • Wiegand 26 Bit Eingang & Ausgang •... -
Seite 5: Sicherheitshinweise
1c) Sicherheitshinweise • Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! • Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht wurden, übernehmen wir keine Haftung. In solchen Fällen erlischt nicht nur die Zulassung (CE), sondern auch die Gewährleistung/Garantie. -
Seite 6: Lieferumfang
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fachkräfte. 1d) Lieferumfang 1x Gelikom BP3 Terminal 2x Schrauben + Schraubenabdeckungen 2x Dübel 1x Schraubendreher 1x Diode zum Relaisschutz... -
Seite 7: Ordnungsgemäße Montage
2) Installation Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein. Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden. Beachten Sie bei der Auswahl der Montageposition, dass diese nicht direktem Sonnenlicht ausgesetzt werden darf, außerdem ist das Produkt vor Vibrationen zu schützen. -
Seite 8: Erläuterung Der Anschlüsse
2b) Erläuterung der Anschlüsse Grundverdrahtung Stand Alone Aderfarbe Funktion Beschreibung 12-18V DC Schwarz 0V DC Blau Relaisanschluss (normal geöffnet) Braun Relaisanschluss (gemeinsamer Kontakt) Grau Relaisanschluss (normal geschlossen) Gelb OPEN Anschluss ext. Taster für Türöffner Erweiterte Funktionen Aderfarbe Funktion Beschreibung Grün Wiegand Eingang/ Ausgang Data 0 Weiß... -
Seite 9: Anschlussbeispiel
2d) Anschlussbeispiel... -
Seite 10: Ton Und Lichtsignale
2e) Ton und Lichtsignale Funktion Grüne LED Rote LED Gelbe LED Tonsignal Stand-by leuchtet Aktion erfolgreich leuchtet Kurzer Ton Aktion fehlgeschlagen 3 kurze Töne Programmiermodus blinkt Leuchtet (nach (bei erfolgr. erstem Tastendruck) anmelden) Tür/ Relais öffnen leuchtet Kurzer Ton Alarm blinkt Dauer-Ton 3) Einführung Programmierung... -
Seite 11: Einfache/ Erleichterte Programmierung
Einfache/ erleichterte Programmierung Bitte führen Sie nachfolgende Schritte in der angegeben Reihenfolge durch, wenn Sie keine Experteneinstellungen vornehmen möchten. Natürlich können Sie diese und andere Einstellungen anschließend noch ändern. Wichtig: Das Gerät muss hierfür montiert und betriebsbereit sein. (1) Ändern des Mastercodes Start Programmiermodus * 123456 # Mastercode ändern... -
Seite 12: Ändern Des Mastercodes
(5) Öffnen der Tür I. Per PIN PIN # II. Per RFID RFID lesen 4) Fortgeschrittene Programmierung 4a) Ändern des Mastercodes Bitte ändern Sie den Mastercode direkt nach dem ersten Aufrufen des Programmiermodus und merken sich den neu gewählten Code gut oder notieren sich diesen. -
Seite 13: Hinzufügen Rfid-Nutzer
5) Nutzerverwaltung 5a) Hinzufügen RFID-Nutzer Methode „Empfohlen“ Start Programmiermodus * Mastercode # Eingabe Nutzer-ID und lesen RFID 1 Nutzer-ID # RFID lesen III. Programmiermodus verlassen Methode „Einfach“ Start Programmiermodus * Mastercode # Eingabe & lesen RFID 1 RFID lesen III. Programmiermodus verlassen 5b) Löschen RFID-Nutzer Start Programmiermodus... -
Seite 14: 5C) Hinzufügen Pin-Nutzer
5c) Hinzufügen PIN-Nutzer Methode „Empfohlen“ Start Programmiermodus * Mastercode # Eingabe Nutzer-ID und PIN 1 Nutzer-ID # PIN # III. Programmiermodus verlassen Methode „Mehrere“ Start Programmiermodus * Mastercode # Eingabe Nutzer-ID und PIN 1 erste Nutzer-ID # PIN # zweite Nutzer-ID # PIN # …... -
Seite 15: Led, Beleuchtung, Töne Einstellen
6) Allgemeine Einstellungen 6a) LED, Beleuchtung, Töne einstellen Legen Sie fest, welche Einstellungen Sie vornehmen möchten • LED immer an (Standardwert/ Werkseinstellung) • LED immer aus • Tastaturbeleuchtung immer an • Tastaturbeleuchtung immer aus • Tastaturbeleuchtung automatisch (Standardwert/ Werkseinstellung) (Automatisch aus nach 20 Sek., an bei Tastendruck) •... -
Seite 16: Deaktivierung Rfid-Leser & Alarm
6d) Deaktivierung RFID-Leser & Alarm Deaktivierung & Alarm: Wenn 10 unbefugte RFIDs in einer Zeitspanne von 10 Minuten gelesen werden, wird der Leser für 10 Minuten deaktiviert oder der Alarm wird für 10 Minuten gesetzt. • Deaktivierung & Alarm aus oder (Standardwert) •... - Seite 17 Einrichtung BP3 + Controlboard/ ext. Relais über Wiegand Gehen Sie bitte wie folgt vor: Schließen Sie das BP3 an eine Spannungsquelle an Schließen Sie nun auch das Controlboard/ ext. Relais sowohl ans BP3 als auch an eine Spannungsquelle an. Von nun an muss für einen Großteil der Programmierung die beiliegende Fernbedienung am Controlboard/ ext.
-
Seite 18: Probleme & Lösungen
8) Probleme & Lösungen • Nutzer lässt sich nicht registrieren Sie haben vermutlich schon Nutzer mit der gleichen Nutzer-ID hinzugefügt. Legen Sie Nutzer ab Nutzer-ID 100 an. 9) Technische Eigenschaften Benutzerkapazität 1000 PIN+ RFID Spannungsversorgung 12-18V DC Ruhestrom 50mA Betriebsstrom 120mA RFID-Leser Lesetechnologie...
