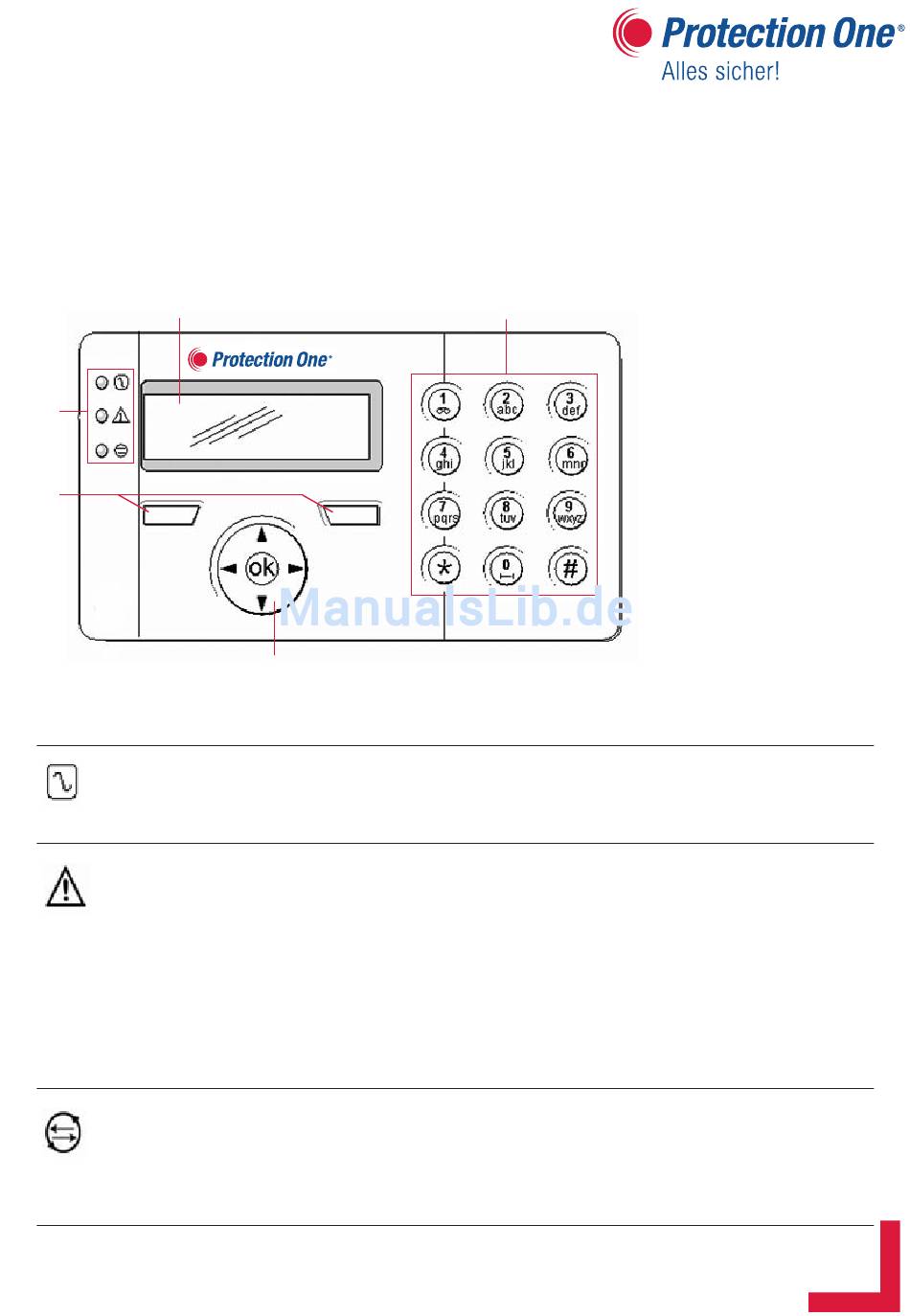

LED-Anzeigen und Funktion

1
5
4
Symbol Farbe
Grün
Netzstrom
Gelb
System-
alarm
Rot
X-BUS-
Status
Kurzanleitung IP-Fernüberwachung
3
Betrieb Bedeutung
An Netzstromversorgung in Ordnung
Blinkt Fehler der Netzstromversorgung
Blinkt Systemalarm erkannt. Display zeigt Ort und Art
des Alarms an. Wenn das System scharf
geschaltet ist, wird KEIN Systemalarm angezeigt.
Aus Kein Alarm erkannt. Wenn ein Bedienteil
mehreren Bereichen zugewiesen ist, zeigt die LED
keinen Alarmzustand an, wenn einer dieser
Bereiche SCHARF geschaltet ist.
An Der zugewiesene Bereich ist UNSCHARF
geschaltet.
Aus Der zugewiesene Bereich ist SCHARF geschaltet.
2
-3-
1. Display
2. Tastatur
3. Navigationstasten
4. Softkeys
5. LED-Anzeigen
