1.4. Technische Parameter:
- elektrische Parameter (Tab.3)
- mechanische Parameter (Tab.4)
- Anwendungssicherheit (Tab.5)
- Betriebsparameter (Tab. 6)
Elektrische Parameter (Tab. 3).
Speisespannung
Stromentnahme
Leistung des Netzgeräts
Leistungsfähigkeit
Stromentnahme
Ausgangsstrom
Einstellbereich der Ausgangsspannung
Brummspannung
Kurzschlussschutz SCP
Überlastschutz OLP
Umschaltungssicherungen
Ueberspannungssicherungen
Sicherungen F1÷ F8 LB8/A, LB8/B
Mechanische Parameter (Tab. 4).
Gehäuse-Maße
Befestigung
Netto-/Bruttogewicht:
Gehäuse
Verschluss
Verbindungen
Hinweise
PSDC161216T

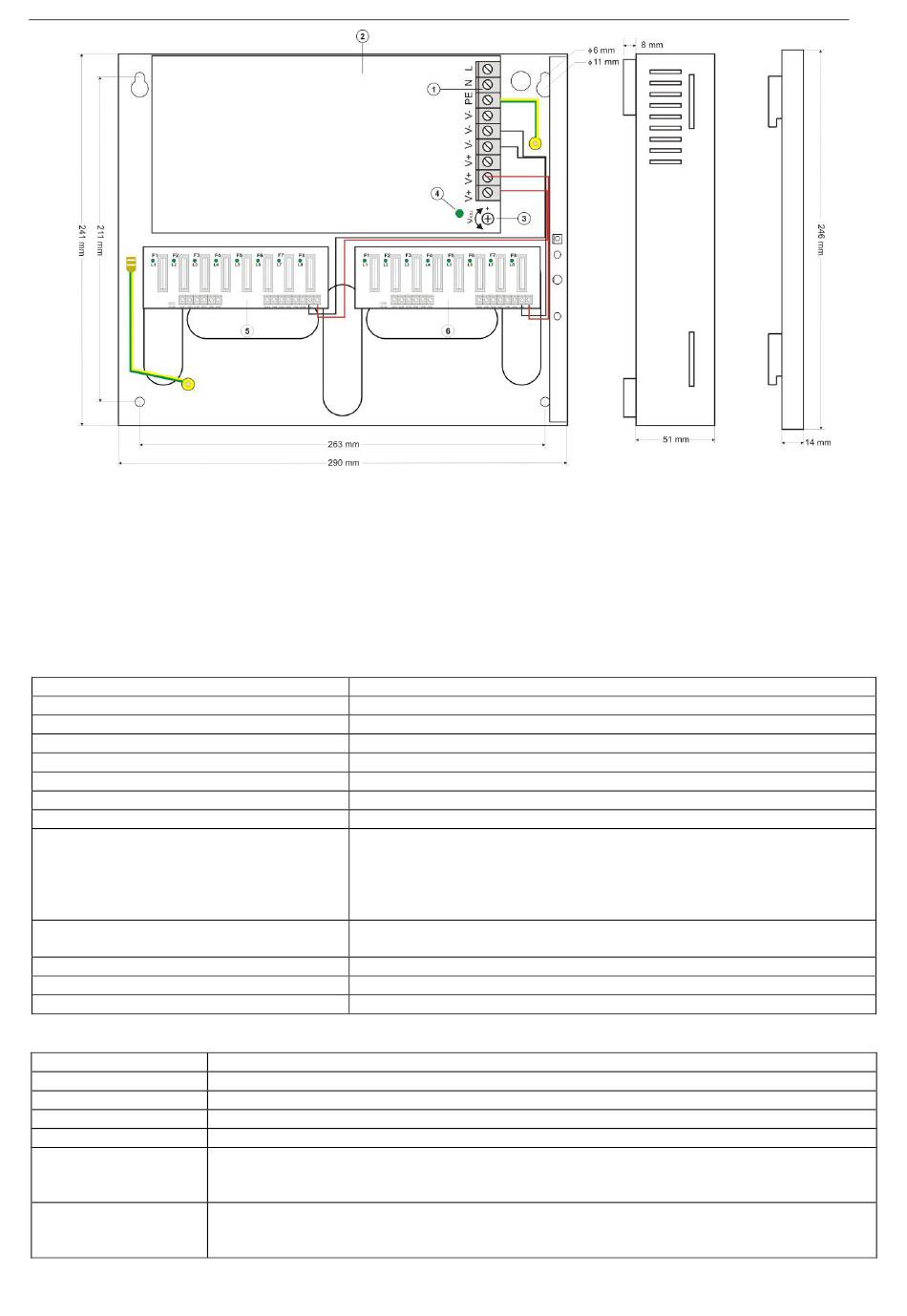

Bild 3. Netzteil-Ansicht.
176 ÷ 264V AC
1,36A@230VAC max.
200Wmax.
85%
12V DC
16 x 1A (Σ I = 16A) max. @12V
12V÷ 15V DC
100mV p-p max.
die LB8 (A, B)-Leiste
16x F 1A Schmelzsicherung
Modul des Netzgeräts
von 105 bis 150 Prozent der Gerätsleistung, elektronische
Stromeinschränkung
von 105 bis 150 Prozent der Gerätsleistung, elektronische
Stromeinschränkung
Varistoren
>16V (Automatische Wiedergabe)
F 1A/250V
290 x 241 x 51+8 (WxHxD) [mm] (+/- 2)
Siehe Bild 3
2,16/2,36 kg
Stahlblech DC01 0,7mm, RAL 9003
Zylinderschraube vom Vorderteil des Gehäuses an
Netzteil 230V AC: Φ0,63-2,05 (AWG 22-12)
Ausgänge AUX: Φ0,51- 2,05 (AWG 24-12)
LB8 (A, B): Φ0,51- 2,05 (AWG 24-12)
Das Gehäuse besitzt einen Zwischenraum über dem Montage-Untergrund zur Führung der
Verkabelung.
Konvektive Kühlung.
