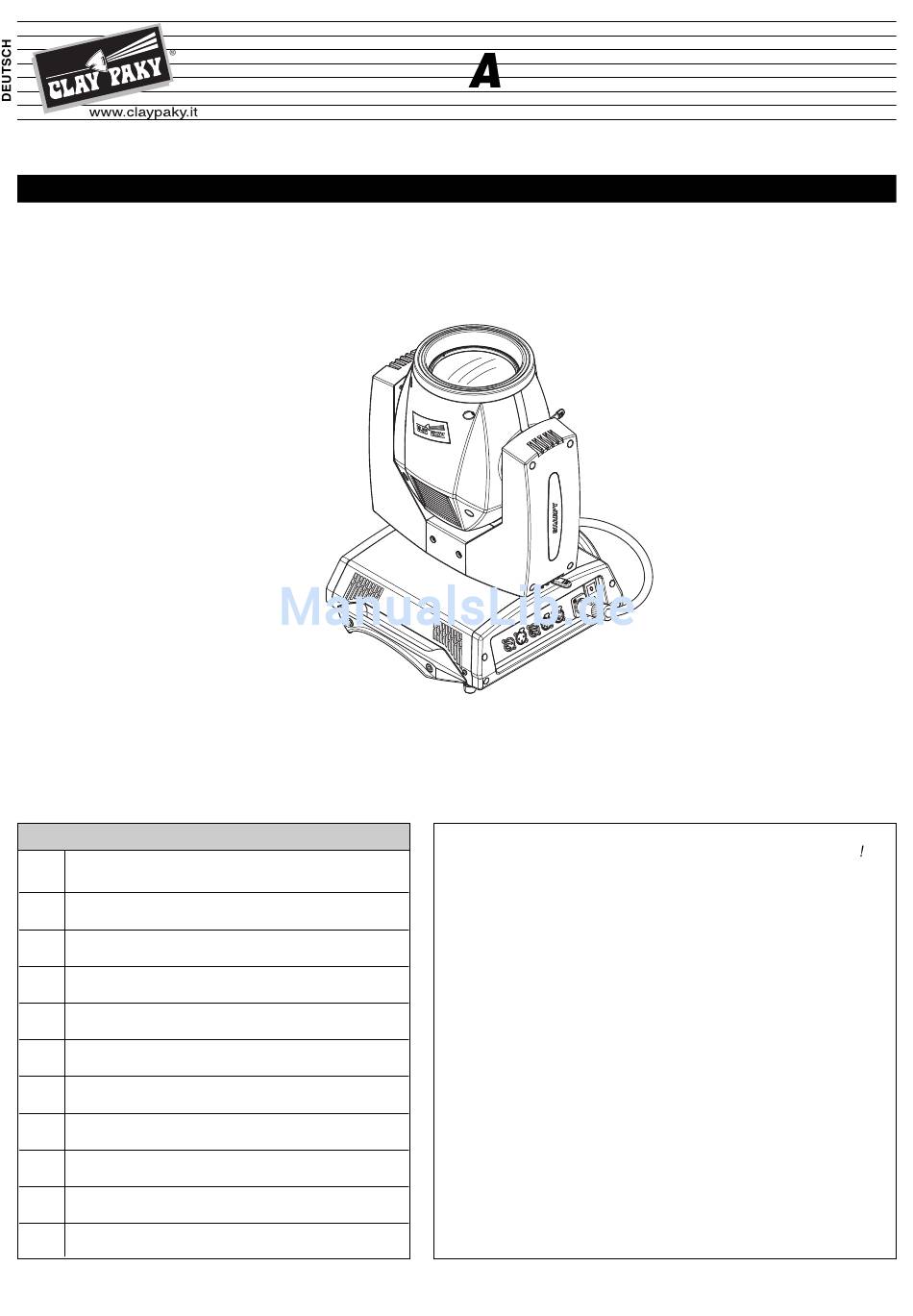

SHARPY C61375 Bedienungsanleitung
Inhaltsverzeichnis
INHALTSVERZEICHNIS
Seite
Inhalt
2
3
4
5
7
Menüeinstellung
14
21
22
22
23
SH RPY
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zu Ihrer Wahl eines Produkts Clay Paky
Wir danken Ihnen für das uns entgegengebrachte Vertrauen und
möchten Sie daran erinnern, dass auch bei der Herstellung dieses
Produkts - wie bei allen Produkten des großen Sortiments von Clay
Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer
hervorragende Leistungen zu garantieren und Ihre Erwartungen und
Anforderungen stets bestens erfüllen zu können.
Lesen Sie diese Bedienungsanleitung bitte ganz durch und bewahren
Sie sie für späteres Nachschlagen sorgfältig auf. Die Kenntnis der
darin enthaltenen Informationen und die strikte Befolgung der
Anweisungen ist die Voraussetzung für eine korrekte und sichere
Installation, Benutzung und Wartung des Geräts.
Diese Bedienungsanleitung muss das Gerät stets begleiten. Die
Firma CLAY PAKY S.p.A. übernimmt keine Haftung für Schäden an
dem Gerät bzw. sonstige Sach- und Personenschäden, die durch
eine nicht mit den Anweisungen dieser Bedienungsanleitung
konforme Installation, Benutzung und Wartung verursacht werden.
Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der
vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und
ohne vorherige Benachrichtigung zu ändern.
1
C61375
Inhaltsverzeichnis
Inhaltszusammenfassung für SHARPY C61375
-
Seite 1: Inhaltsverzeichnis
SH RPY C61375 BEDIENUNGSANLEITUNG INHALTSVERZEICHNIS Herzlichen Glückwunsch zu Ihrer Wahl eines Produkts Clay Paky Wir danken Ihnen für das uns entgegengebrachte Vertrauen und Seite Inhalt möchten Sie daran erinnern, dass auch bei der Herstellung dieses Informationen zur Sicherheit Produkts - wie bei allen Produkten des großen Sortiments von Clay Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer... -
Seite 2: Informationen Zur Sicherheit
INFORMATIONEN ZUR SICHERHEIT • Installation Sicherstellen, dass alle Teile für die Befestigung des Projektors in einwandfreiem Zustand sind. Vor der Installation des Projektors die Stabilität der Verankerungsstelle überprüfen. Das korrekt am Gerät eingehakte und an der Haltestruktur befestigte Sicherheitsseil muss so installiert werden, dass bei einem Nachgeben der Haupthalterung die Fallhöhe des Gerätes so gering wie möglich ist. -
Seite 3: Auspacken Und Vorbereiten
AUSPACKEN UND VORBEREITEN Lampe 189W (im Projektor installiert) IST005/004 2 x 183102/805 Packungsinhalt - Abb. 1 Blockierung und Freigabe der PAN-Bewegung (je 90°) - Abb. 2 Blockierung und Freigabe der TILT-Bewegung (je 45°) - Abb. 3 SH RPY... -
Seite 4: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME Installation des Projektors - Abb. 4 Der Projektor kann direkt auf dem Fußboden auf den hierzu vorgesehenen Gummifüßen, an Rohrträgern, an der Decke oder an der Wand installiert werden. ACHTUNG: Sofern der Projektor nicht auf dem Fußboden installiert ist, ist die Montage des Sicherheitsseils zwingend vorgeschrieben. (Code 105041/003 auf Anfrage lieferbar). -
Seite 5: Steuerpult
Den Schalter betätigen. Der Projektor beginnt das Verfahren der Nullstellung der Effekte. Gleichzeitig laufen auf dem Display die folgenden Informationen ab: Model Firmware xxx (Fixture ID) System errors SHARPY Version X.X.X Dmx Address xxx E: ......Date - Hour W: ...... -
Seite 6: Verwendung Des Menüs
Umschalten des Displays - Abb. 9 Um diese Funktion zu aktivieren, gleichzeitig UP und DOWN drücken, während das Display im Ruhezustand ist. Der Status wird gespeichert und auch bei den folgenden Einschaltungen erhalten. Um zum ursprünglichen Zustand zurückzukehren, wiederholt man die Operation. Einstellung der Startadresse des Projektors Bei jedem einzelnen Projektor muss die Startadresse für das Steuersignal eingestellt werden (gültige Adressen von 1 bis 512). -
Seite 7: Hauptmenü
HAUPTMENÜ MAIN MENU System Set Up Option Lamp Dmx Information Address Errors Channel Fixture Safety Mode Hours Black Out Lamp Invert Fixture ID Pan / Tilt Hours Ethernet Lamp Invert Interface Strikes Tilt System Option Swap Version Pan-Tilt Board Information Encoder Diagnostic Pan-Tilt... -
Seite 8: Setup Menu
HINWEIS: In Grau die Defaulteinstellungen SET UP MENU DMX ADDRESS HINWEIS: Ohne das DMX-Signal blinkt die Adresse (DMX Address) des Set Up Address xxx Address Projektors. Ermöglicht es, die Startadresse (DMX Address) für das Steuersignal zu wählen. drücken - auf dem Display erscheint die derzeitige Adresse. , RIGHT 2) Mit den Tasten UP , DOWN... -
Seite 9: Options Menu
OPTIONS MENU Option Lamp Dmx LAMP DMX Ermöglicht die Aktivierung des Kanals zur Fernbedienung der Lampe. drücken-auf dem Display erscheint die derzeitige Einstellung (On oder Off). 2) Mit den Tasten UP , DOWN den Kanal zur Fernbedienung der Lampe freigeben (On) oder sperren (Off). drücken, um die Wahl zu bestätigen oder LEFT , um die derzeitige Einstellung beizubehalten. - Seite 10 Shutter Shutter On Error Display Default Reset To Setting Preset Dafault Go Back User Load Preset 1 Preset 1 Save To Preset 1 User Load Preset 2 Preset 2 Save To Preset 2 User Load Preset 3 Preset 3 Save To Preset 3 SH RPY...
-
Seite 11: Information Menu
INFORMATION MENU System Information Errors SYSTEM ERRORS Zeigt eine Liste von Fehlern, die vom Einschalten des Projektors aufgetreten sind. drücken, um die Liste der SYSTEM ERRORS zurückzusetzen, auf dem Display wird eine Bestätigungsmeldung angezeigt (Are you sure you want to clear error list?) 2) YES wählen, um die Wahl zu bestätigen oder NO, um die derzeitige Einstellung beizubehalten. -
Seite 12: Manual Control
DMX MONITOR Monitor Ermöglicht die Anzeige des Pegels der DMX-Kanäle des Projektors in Bit (Val) und in Prozent. FANS MONITOR Fans Speed (RPM) Monitor Lamp XXXX Ermöglicht die Anzeige jedes im Projektor installierten Lüfters: Lamp XXXX Lamp (Lüfter Lampe) BallIn XXXX PwrSp XXXX... -
Seite 13: Advanced Menu
ADVANCED MENU Um das Menu Advanced freizugeben, den Code (1234) mit den Tasten UP Code Advanced , DOWN RIGHT eingeben. 1234 drücken und das Menu advanced wird auf dem Display angezeigt. UP LOAD FIRMWARE Transfer the firmware on all the connected fixtures ? Upload Ermöglicht es, die Firmware von einem Projektor auf alle anderen an ihn Are you sure ? -
Seite 14: Wartung
WARTUNG 1/4 Turn 1/4 Turn Sperren und Entsperren der Bewegungen Pan und Tilt - Siehe die Anweisungen im Abschnitt AUSPACKEN UND VORBEREITEN. Öffnen der Effektmodule - Abb. 10. Schließen der Effektmodule - Abb. 11. SH RPY... - Seite 15 Upper Side Upper Side 1/4 Turn Upper Side Upper Side Upper Side Upper Side Öffnen und Schließen des Lampenfachs - Abb. 12 Lampenwechsel - Abb. 13 Die neue Lampe aus der Verpackung nehmen und in den Sockel einsetzen. ACHTUNG: Der Lampenkolben darf nicht mit bloßen Händen berührt werden. Wenn dies dennoch passieren sollte, den Lampenkolben mit einem mit Alkohol getränkten Tuch reinigen und ihn mit einem sauberen und trockenen Tuch abtrocknen.
- Seite 16 Lower Side Auswechseln der festsitzenden Gobos Rad - Fig. 15 ACHTUNG: Setzen Sie sich mit Clay Paky in Verbindung, bevor Sie angepasste Gobos verwenden. SH RPY...
-
Seite 17: Upper Side
Lower Side Lower Side Upper Side Upper Side Regelmäßige Reinigung - Abb. 16 Um die optimale Funktionalität und Leistung des Geräts für lange Zeit zu bewahren, ist eine regelmäßige Reinigung der Teile, an denen sich leicht Staub und Fett ansammeln, unverzichtbar. Die Häufigkeit, mit der die nachstehenden Vorgänge durchzuführen sind, hängt von verschiedenen Faktoren ab, wie die Menge Bewegungen der Effektmodule und die Beschaffenheit der Arbeitsumgebung (Luftfeuchtigkeit, Staub- und Salzhaltigkeit usw.). - Seite 18 Upper Side Auszug Effekt-Module: vorbereitende Arbeiten - Fig. 17 SH RPY...
- Seite 19 Lower Side Lower Side Lower Side Lower Side Auszug Effekt-Module - Fig. 18 WICHTIG: Die Module an der Halterung und nicht an Einzelteilen anpacken, die beschädigt werden könnten. Einsatz der Effekt-Module: die in den Abbildungen 17 und 18 gezeigten Arbeiten in umgekehrter Reihenfolge ausführen. Weiter SH RPY...
- Seite 20 Entfernen der Batterie - Abb. 19 Dieses Produkt enthält eine wiederaufladbare Blei-Säure-Batterie oder Lithium-Eisen-tetraphosphat. Zum Schutz der Umwelt bitten wir Sie, diese Batterie, nachdem sie verbraucht ist, gemäß den geltenden Vorschriften zu entsorgen LiFePO4 SH RPY...
-
Seite 21: Optionales Zubehör
Wärme Siebfilter - Fig. 20 Um den Projektor SHARPY in Umgebungen zu verwenden, in denen es nicht möglich ist, die 12 Meter Mindestabstand zu den beleuchteten Gegenständen einzuhalten, gibt es einen “optionalen Filtersatz” (C61190), der, nachdem er in den Lichtstrahl eingefügt ist, die Verwendung des Projektors in einem Mindestabstand von 8 Meter zu den beleuchteten Gegenständen ermöglicht. -
Seite 22: Technische Daten
TECHNISCHE DATEN Vorhandene Netzversorgung Schutzart IP20 115/230V 50/60Hz • Geschützt gegen das Eindringen fester Körper, die größer sind als 12 mm. Leistungsaufnahme • Kein Schutz gegen das Eindringen von 350VA a 230V 50Hz. Flüssigkeiten Gesamtlichtstrom CE-Kennzeichnung Max. 7937 Lumen. Entspricht den Richtlinien der Europäischen Gemeinschaft zu Niederspannung 2006/95/EG und Lampe elektromagnetischer Kompatibilität 2004/108/EG. -
Seite 23: Kanalfunktionen
KANALFUNKTIONEN HINWEIS: Um unbeabsichtigten Beschädigungen der Effekte vorzubeugen, die während des Transports aneinanderstoßen SHARPY könnten, bevor man den Projektor ausschaltet sicherstellen, dass all seine Kanäle ausgeschlossen sind (DMX-Level gleich 0 %). CHANNEL MODE CHANNEL STANDARD VECTOR COLOUR WHEEL COLOUR WHEEL... - Seite 24 NOTE: On conclusion of resetting in case of absence of DMX signal, Pan & Tilt move to the Home position (Pan 50% - Tilt 50%) all the others channels stay at 0%. • COLOUR WHEEL - channel 1 • STATIC GOBO CHANGE - channel 4 EFFECT EFFECT GOBO 16 SHAKE FAST SPEED (600 bpm)
- Seite 25 • EFFECTS MOVEMENT - channel 7 • PAN - channel 10 Operation with option InvertPan (Tilt conventionally represented at 14% and option Invert Tilt Off) EFFECT 0%-100%: 0.33 sec • FROST - channel 8 Operation with option InvertPan (Tilt conventionally represented at 14% and option Invert Tilt Off) EFFECT FROST INSERTED...
- Seite 26 • LAMP CONTROL (only with option LAMP DMX On) - channel: 16 Operation with option Invert Tilt (Pan conventionally represented at 0% and option Invert Pan Off) IMPORTANT: SHARPY is not provided with hot restrike ignition EFFECT LAMP ON Lamp switch-on passing...
- Seite 27 TIMING CHANNELS Timing Channel Channel function Pan - Tilt time Pan - Tilt - (Pan fine - Tilt fine) Colour time Colour wheel Beam time Dimmer - Frost - Prism Gobo time Static Gobo TIME TABLE Seconds Seconds Seconds Seconds Seconds Seconds Full...
- Seite 28 CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
