IMON-U300
8.3

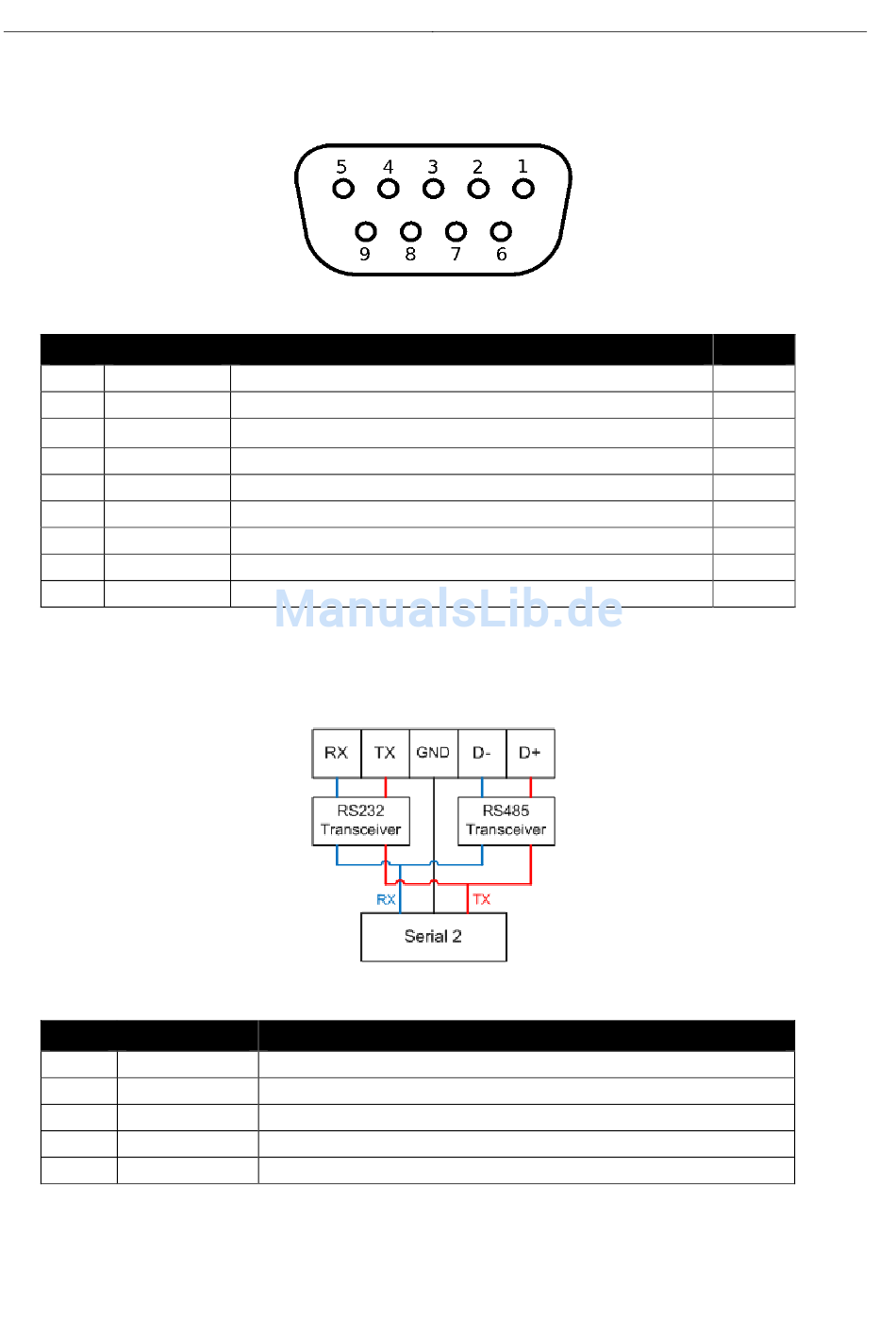

Anschlussbelegung der seriellen Schnittstelle Serial 1

Abbildung 4: 9-poliger D-Sub-Anschluss am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 9: Beschreibung der Pin-Belegung der seriellen Schnittstelle Serial 1

8.4

Anschlussbelegung der seriellen Schnittstelle Serial 2

Abbildung 5: 2-poliger Steckverbinder am Gerät
Pin Belegung
RX RS232 – RX
TX RS232 – TX
GND Ground
D- RS485 – D-
D+ RS485 – D+

Tabelle 10: Beschreibung der Pin-Belegung der seriellen Schnittstelle Serial 2

Je nach Verwendung der Schnittstelle Serial 2 darf sie entweder nur für RS232
oder für RS485 beschaltet werden.
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Beschreibung
RS232 Receive Data
RS232 Transmit Data
Masseleitung
Datenleitung RS485 D-
Datenleitung RS485 D+
Anschlüsse
I/O
Out
Out
In
In
Out
In
Out
Out
27
