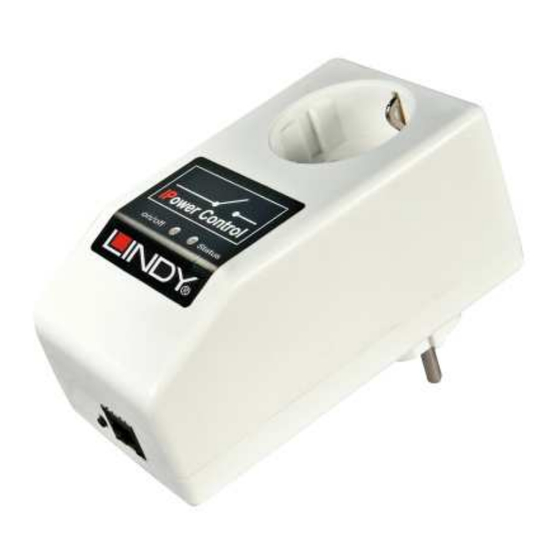

- Seite 1 IPower Control Plus Benutzerhandbuch Deutsch LINDY No. 32672 & 32673 www.LINDY.com For Home and Office Use Tested to Comply with FCC Standards © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH FIRST EDITION (Jun 2012)
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch Inhalt Sicherheitserklärung ............................3 Beschreibung ..............................3 Hardware ............................... 3 Lieferumfang .............................. 3 Anschlüsse ..............................4 Anschluss und Inbetriebnahme ......................... 4 Status-LED ..............................5 Konfiguration ..............................5 DHCP ................................5 Netzwerkkonfiguration per Software ......................5 Ansicht der Netzwerkeinstellungen....................... 5 Ändern der Netzwerkeinstellungen....................... -
Seite 3: Sicherheitserklärung
Webinterface. Weiterhin kann das Schalten direkt am Gerät, per SNMP oder integriert in eigene Anwendungen durchgeführt werden. Der IPower Control Plus ist erhältlich in eriner Schuko- (LINDY Art. Nr. 32673) oder IEC-Version (LINDY Art. Nr. 32672) Eine Energieverbrauchsmessung ermöglicht das genaue Bestimmen der genutzten Energie, ferner werden eine Vielzahl weiterer elektrischer Größen gemessen und dargestellt.. -
Seite 4: Anschlüsse
Benutzerhandbuch Anschlüsse 1) mini DIN Buchse für Sensor 2) RJ45 Buchse für Netzwerk 3) Taster 4) Power Port (bei der Schuko-Version (32673), max 16A, bei IEC-Version (32672) max.10A) 5) Stromanschluss (bei Schuko-Version (32673) , max.16A/bei der IEC-Version (32672) max.10A) 6) Power Port LED 7) Status LED Anschluss und Inbetriebnahme 1.) Verbinden Sie den Netzstromanschluss auf der Rückseite des IPower Control Plus mit einer Steckdose, bzw. -
Seite 5: Status-Led
Zur Ansicht und Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.lindy.de erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware-Updates einspielen und IPower Control Plus auf die Werkseinstellungen zurücksetzen. -
Seite 6: Ändern Der Netzwerkeinstellungen
Benutzerhandbuch Ändern der Netzwerkeinstellungen Aktivieren Sie den Bootloader-Modus des IPower Control Plus (Kapitel Bootloader-Modus) und wählen Sie: Search -> BootLoader-Mode Devices only Geben Sie im Eingabefenster die gewünschten Einstellungen ein ein und speichern Sie die Änderungen: Program Device -> Save Config Deaktivieren Sie den Bootloader-Modus des IPower Control Plus, damit die Änderungen wirksam werden. -
Seite 7: Watchdog-Funktion
Benutzerhandbuch Label Hier kann ein Name mit maximal 15 Zeichen für jeden der Power Ports vergeben werden. Initialization Status Hier kann der Schaltzustand festgelegt werden, den der Power Port beim Einschalten des IPower Control Plus annehmen soll (on, off, remember last state). Initialization Delay Hier kann eine Verzögerung des Power Ports festgelegt werden, wenn der Power Port durch Einschalten des IPower Control Plus geschaltet werden soll. -
Seite 8: Configuration - Ip Address
Benutzerhandbuch Watchdog type Hier können Sie zwischen der Überwachung per ICMP Pings oder TCP Pings auswählen. ICMP Pings Die klassischen Pings (ICMP echo request). Sie können genutzt werden um die Erreichbarkeit von Netzwerkgeräten (zum Beispiel einem Server) zu prüfen. TCP Pings Mit TCP Pings können Sie einen speziellen Dienst auf dem zu überwachenden Netzwerkgerät auf Funktion überprüfen. -
Seite 9: Configuration - Ip Acl
Benutzerhandbuch Hostname Hier kann ein Name mit maximal 15 Zeichen vergeben werden. Mit diesem Namen meldet sich der IPower Control Plus beim DHCP-Server Sonderzeichen und Umlaute können zu Problemen in Ihrem Netzwerk führen. IP Address Hier können Sie die IP-Adresse des IPower Control Plus ändern. Netmask Hier können Sie die Netzmaske einstellen, die der IPower Control Plus nutzen soll. -
Seite 10: Ip Access Control List
Benutzerhandbuch Reply ICMP-Ping requests Wenn Sie diese Funktion aktivieren, antwortet IPower Control Plus auf ICMP Pings aus dem Netzwerk. Enable IP Filter Aktivieren oder deaktivieren Sie hier den IP-Filter. Der IP-Filter stellt eine Zugriffskontrolle für IPower Control Plus dar. Mehr Informationen zur IP ACL finden Sie im Kapitel IP Access Control List. Bitte beachten Sie, dass bei aktivierter IP-Zugriffskontrolle DHCP und SNMP nur dann funktionieren, wenn die entsprechenden Server und Clients in der IP Access Control List eingetragen sind. -
Seite 11: Configuration - Messages
Benutzerhandbuch HTTP Port Hier kann die Portnummer des internen HTTP-Servers bei Bedarf eingestellt werden. Möglich sind Werte von 1 bis 65534 (Standard: 80). Um auf das Gerät zugreifen können müssen Sie die Portnummer an die Adresse IPower Control Plus mit einem Doppelpunkt anhängen, wie z.B.:“http://192.168.0.2:800“... -
Seite 12: Configuration - Snmp
Benutzerhandbuch Generate Messages Hier können Sie einstellen ob, und bei welchen Min-/Max-Werten der Temperatur oder Luftfeuchtigkeitsmessung der IPower Control Plus Warnmeldungen per SNMP-Traps und Syslog versenden soll. Hysteresis Hier können Sie eine Schwelle eingeben, die nach dem Überschreiten eines Grenzwertes erreicht werden muss, um das Unterschreiten des Grenzwertes zu signalisieren. - Seite 13 Benutzerhandbuch Community public Hier können Sie die SNMP Arbeitsgruppe für SNMP-get eintragen. Enable SNMP-set Hier können Sie einstellen ob der IPower Control Plus über das SNMP-set Protokoll ansprechbar sein soll. Community private Hier können Sie die SNMP Arbeitsgruppe für SNMP-set eintragen. Download SNMP MIB Hier können Sie die MIB zur Abfrage und Steuerung des IPower Control Plus mit SNMP herunterladen.
-
Seite 14: Configuration - Syslog
Benutzerhandbuch SNMP-communities SNMP authentifiziert die Netzwerkanfragen anhand sogenannter communities. Der SNMP-Request muss bei Abfragen (Lesezugriff) die sogenannte community public mitsenden und bei Zustandsänderungen (Schreibzugriff) die community private mitsenden. Die SNMP- communities sind Lese- bzw. Schreibpasswörter. Bei den SNMP Versionen v1 und v2c werden die communities unverschlüsselt im Netzwerk übertragen, können innerhalb dieser Kollisionsdomäne also leicht mit IP-Sniffern abgehört werden. -
Seite 15: Configuration - E-Mail
Benutzerhandbuch Syslog Server IP Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog-Informationen des IPower Control Plus übertragen werden sollen. Syslog Port Tragen Sie den Port ein, über den der Server die Syslog-Informationen aus dem Netzwerk empfängt. Weitere Informationen zum Betrieb des IPower Control Plus mit Syslog finden Sie im Kapitel Syslog. -
Seite 16: Bedienung
Benutzerhandbuch Recipient address Tragen Sie hier die E-Mailadresse des Empfängers ein. Enable Authentifiaction Falls der E-Mailserver eine Authentifizierung erfordert wählen Sie diese Funktion aus. Username Tragen Sie hier den Benutzernamen ein, mit dem sich IPower Control Plus beim E-Mailserver anmelden soll. Set new password Tragen Sie hier das Passwort ein, mit dem sich IPower Control Plus beim E-Mailserver anmelden soll. -
Seite 17: Batchmode
Switchingmenü, sowie über SNMP die aktuell gemessenen Werte angezeigt. Per SNMP-traps, Syslog und E-Mail werden Alarme ausgegeben, wenn bestimmte Messwerte unter-/überschritten werden. Die Sensoren (Temperatursensor 32648 und Hybridsensor 32640) können Sie als Zubehör bei uns erwerben. Nähere Informationen dazu finden Sie unter www.lindy.de oder können Sie bei unserem Vertriebsteam unter info@lindy.de erhalten. -
Seite 18: Energiemessung
Benutzerhandbuch Energiemessung Elektrische Messgrößen Messwert Bereich Einheit Auflösung Ungenauigkeit (typ) Spannung 110-265 0,01 < 1% (voltage) Strom 0,1 - 16 0,001 < 1,5% (current) Frequenz 45-65 0,01 < 0,03% (frequency) Phasenwinkel -180 - +180 ° < 1% (phase) Wirkleistung 1 - 4000 <... -
Seite 19: Technische Daten
- Wählen Sie nun: Program Device Reset to Fab Settings - Deaktivieren Sie nun den den Bootloader-Modus Support Auf unseren Internetseiten unter www.lindy.de steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Kontakt LINDY Elektronik GmbH Markircher Str. -
Seite 20: Fcc Warning
Kabeln verwendet werden. LINDY Herstellergarantie LINDY gewährt für dieses Produkt über die gesetzliche Regelung hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs. WEEE (Waste of Electrical and Electronic Equipment),...
