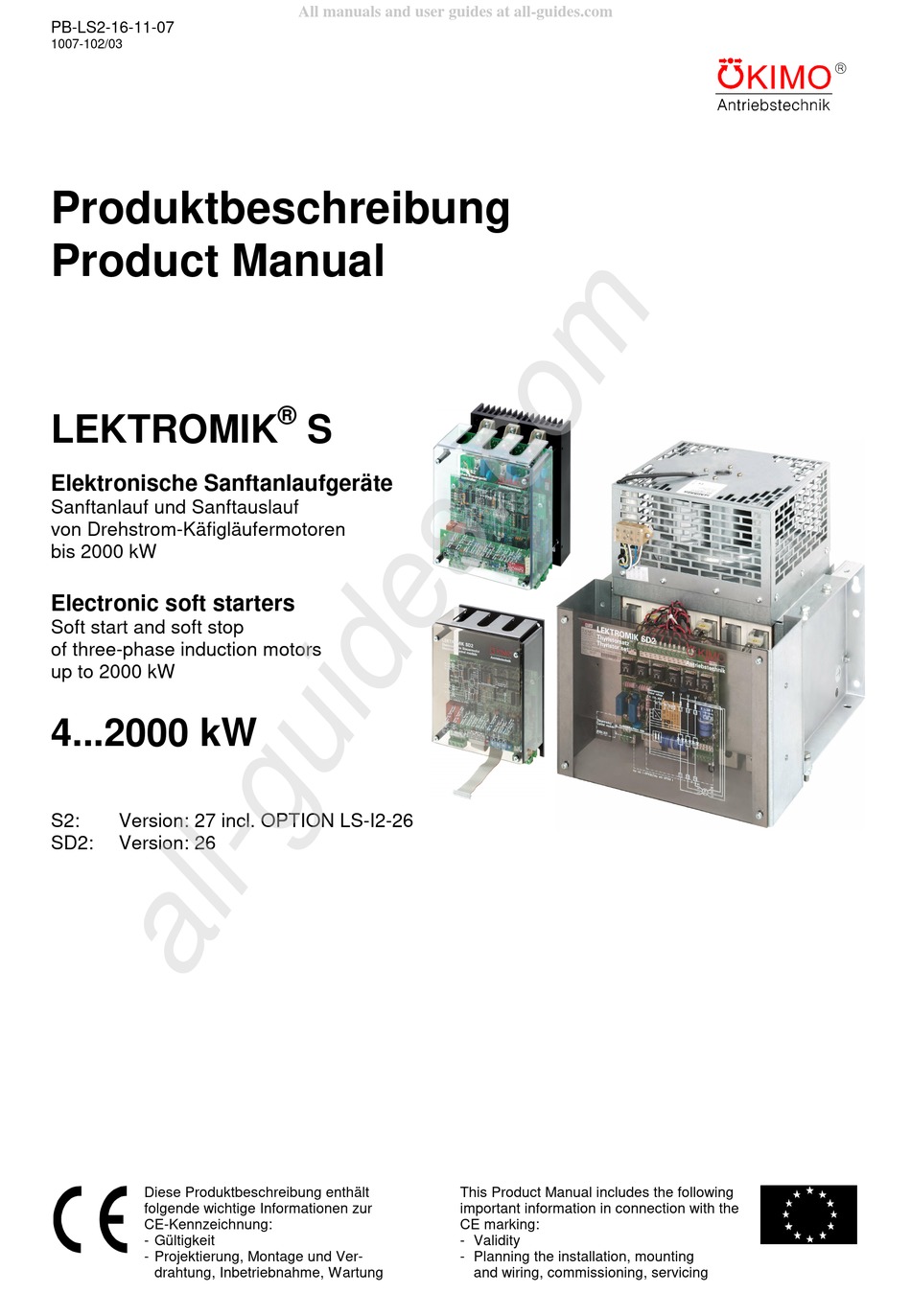

PB-LS2-16-11-07
1007-102/03
Produktbeschreibung
Product Manual
LEKTROMIK
Elektronische Sanftanlaufgeräte
Sanftanlauf und Sanftauslauf
von Drehstrom-Käfigläufermotoren
bis 2000 kW
Electronic soft starters
Soft start and soft stop
of three-phase induction motors
up to 2000 kW
4...2000 kW
S2:
Version: 27 incl. OPTION LS-I2-26
SD2:
Version: 26
Diese Produktbeschreibung enthält
folgende wichtige Informationen zur
CE-Kennzeichnung:
- Gültigkeit
- Projektierung, Montage und Ver-
drahtung, Inbetriebnahme, Wartung
All manuals and user guides at all-guides.com
®
S
This Product Manual includes the following
important information in connection with the
CE marking:
- Validity
- Planning the installation, mounting
and wiring, commissioning, servicing
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kimo LEKTROMIK S Serie
Inhaltszusammenfassung für Kimo LEKTROMIK S Serie
- Seite 1 All manuals and user guides at all-guides.com PB-LS2-16-11-07 1007-102/03 Produktbeschreibung Product Manual ® LEKTROMIK Elektronische Sanftanlaufgeräte Sanftanlauf und Sanftauslauf von Drehstrom-Käfigläufermotoren bis 2000 kW Electronic soft starters Soft start and soft stop of three-phase induction motors up to 2000 kW 4...2000 kW Version: 27 incl.
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com ® - 2 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Inhalt Contents Seite Page Produktübersicht ..............4 Product overview ..............4 - Einsatzvorteile ................ 4 - User benefit ................4 - Anwendungen...... -
Seite 3: Anwendung Dieser Produktbeschreibung Scope Of This Product Manual
Ausführung dieser Produktbeschreibung weder erweitert warranty. noch beschränkt. ® ® © Copyright KIMO © Copyright KIMO Alle Rechte vorbehalten. Die Weitergabe sowie Vervielfältigung All rights strictly reserved. No part of this document may be stored dieser Unterlage, die Verwertung und Mitteilung ihres Inhaltes ist in a retrieval system, or transmitted in any form or by any means nicht gestattet, soweit nicht ausdrücklich zugestanden. -
Seite 4: Produktübersicht
All manuals and user guides at all-guides.com ® - 4 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Produktübersicht Product overview Einsatzvorteile User benefits Mechanisch Mechanical ♦ Kostengünstigere Antriebskomponenten ♦ Reduced costs of transmission components - Momentenbelastung beim Anlauf reduziert - Low starting torque... - Seite 5 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 5 - PB-LS2-16-11-07 - 1007-102/03 PIKTO\afd3.drw ® LEKTROMIK Sanftanlauf und Sanftauslauf mit einstellbarer Spannungsrampe Soft start and soft stop with adjustable Voltage ramp ♦ Einschaltmoment, Hoch- und Auslauframpe der Spannung ♦...
-
Seite 6: Funktionsbeschreibung
All manuals and user guides at all-guides.com ® - 6 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Funktionsbeschreibung Principle of operation Blockschaltbild Block diagram ® ® LEKTROMIK S sind elektronische Motor-Steuergeräte für den LEKTROMIK S electronic controllers are designed for the sanften An- und Auslauf von Drehstrom-Käfigläufermotoren. - Seite 7 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 7 - PB-LS2-16-11-07 - 1007-102/03 Ohne Option / without option Mit / with OPTION LS-I2 Funktionsbild Diagram of operation...
-
Seite 8: Technische Daten
All manuals and user guides at all-guides.com ® - 8 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Technische Daten Technical data Allgemein General Spannung S2, SD2 3AC 110...500 V Nennspannung / Rated voltage Leistungsteil Voltage -15...+10 % Power circuit S2, SD2/690 3AC 220...690 V... - Seite 9 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 9 - PB-LS2-16-11-07 - 1007-102/03 Betriebs- Gerätenennstrom / Controller current (AC-53a) [A] Type spannung Operating 1200 1400 Voltage 200 - 210 V 18.5 Typenübersicht bei verschiedenen 220 - 240 V...
-
Seite 10: Leistungsteil
All manuals and user guides at all-guides.com ® - 10 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Leistungsteil Power circuit ® Bezeichnung LEKTROMIK 4S2-27 11S2-27 22S2-27 37S2-27 75S2-27 Designation 37SD2-26 55SD2-26 110SD2-26 Nennstrom / Rated current - Nennleistung Motor [kW]... - Seite 11 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 11 - PB-LS2-16-11-07 - 1007-102/03 Leistungsteil Power circuit ® Bezeichnung LEKTROMIK 22S2-27/690 37S2-27/690 55S2-27/690 110S2-27/690 Designation 55SD2-26/690 90SD2-26/690 160SD2-26/690 Nennstrom / Rated current - Nennleistung Motor [kW] Rated motor power...
-
Seite 12: Steuerteil
All manuals and user guides at all-guides.com ® - 12 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Steuerteil Control circuit Bezeichnung - Funktion Skalierung Erläuterung Designation - Function Scaling Explanation M - Einschaltmoment Nennmoment 50 % 70 % 30 %... - Seite 13 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 13 - PB-LS2-16-11-07 - 1007-102/03 PIKTO\td5a.drw Bezeichnung - Funktion Klemme Logik '0' Logik '1' Erläuterung Designation - Function Terminal Logic Logic Explanation BH - Befehl "Hochlauf" 7 - 6...
-
Seite 14: Projektierung
An estimation of the drive performance is recommended wenn nicht notwendig. Wenn alle wesentlichen Daten des for new applications. KIMO can assist if data on the motor and Antriebs und der Last bekannt sind kann KIMO behilflich sein. the load is available. -
Seite 15: Maschinensicherheit
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 15 - PB-LS2-16-11-07 - 1007-102/03 Lastspiel nach Produktnorm EN60947-4-2: Load cycle acc. product standard EN60947-4-2: - Lastspiel ohne Überbrückungsschütz - Load cycle without bridging contactor z.B. 26A:AC-53a:4-10:100-15 e.g. 26A:AC-53a:4-10:100-15... -
Seite 16: Emc
All manuals and user guides at all-guides.com ® - 16 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Allgemein: General: ® ® LEKTROMIK S elektronische Sanftanlaufgeräte sind nicht LEKTROMIK S electronic soft starters are not selbständig betreibbare Antriebskomponenten. Die independently working drive components. The elektromagnetische Verträglichkeit hängt von der... -
Seite 17: Anschlüsse
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 17 - PB-LS2-16-11-07 - 1007-102/03 Anschlüsse Connections Anordnung der Komponenten Component placement Anordnung der Klemmen, Schalter, Einstellpotentiometer Arrangement of terminals, switches, potentiometers Klemmenliste Terminal list Klemmen/ Bezeichnung/ Signal, Funktion / Erläuterung/... -
Seite 18: Montage Und Verdrahtung
All manuals and user guides at all-guides.com ® - 18 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Montage und Verdrahtung Mounting and wiring Warnung Warning Beim Betrieb dieses Gerätes stehen bestimmte Teile des Hazardous voltages are present in this equipment during Gerätes unter gefährlicher Spannung. -
Seite 19: Maßbilder
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 19 - PB-LS2-16-11-07 - 1007-102/03 Maßbilder Outline drawings Maßbild / Outline drawing 1a-1c Maßbild / Outline drawing 2 Maßbild / Outline drawing 3... - Seite 20 All manuals and user guides at all-guides.com ® - 20 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Maßbild / Outline drawing 4 Maßbild / Outline drawing 5 Maßbild / Outline drawing 6...
-
Seite 21: Anschlussempfehlungen
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 21 - PB-LS2-16-11-07 - 1007-102/03 Anschlussempfehlungen Recommended connections PIKTO\td5a.drw Befehl "Hochlauf" command "Ramp-up" Befehl "Freigabe" command "Enable" Steuer- eingänge/ Control inputs Meldung "Eingeschaltet" Monitoring signal "In operation" Meldung "Hochlauf Ende"... - Seite 22 All manuals and user guides at all-guides.com ® - 22 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Nur mit / only with OPTION LS-I1 ** Lüfterversorgung siehe technische Daten Fan supply see technical data ® ® Anschlussempfehlung LEKTROMIK S2 für Sanftanlauf...
- Seite 23 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 23 - PB-LS2-16-11-07 - 1007-102/03 Nur mit / only with OPTION LS-I1 ** Lüfterversorgung siehe technische Daten Fan supply see technical data ® Anschlussempfehlung LEKTROMIK S2, als Sanftanlauf und Sanftauslauf ®...
- Seite 24 All manuals and user guides at all-guides.com ® - 24 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Nur mit / only with OPTION LS-I1 ** Lüfterversorgung siehe technische Daten Fan supply see technical data ® Anschlussempfehlung LEKTROMIK S2 für Sanftanlauf und Drehzahlumschaltung mit Motoren in Dahlanderschaltung.
- Seite 25 All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 25 - PB-LS2-16-11-07 - 1007-102/03 Nur mit / only with OPTION LS-I1 ** Lüfterversorgung siehe technische Daten/ Fan supply see technical data ® Anschlussempfehlung LEKTROMIK S2 mit der OPTION LS-I1 kombiniert mit einer Stern/Dreieck-Schaltung für Anlauf mit sehr kleinem Anlaufstrom (z.B.
-
Seite 26: Richtlinien Und Gesetze
All manuals and user guides at all-guides.com ® - 26 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Richtlinien und Gesetze Directives and regulations 'CE'-Kennzeichnung 'CE' marking Die 'CE'-Kennzeichnung der Sanftanlaufgeräte gilt zum The 'CE' marking of the soft-start modules is at the date at Zeitpunkt der Erstellung dieser Produktbeschreibung für die... -
Seite 27: Maschinenrichtlinie
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 27 - PB-LS2-16-11-07 - 1007-102/03 Inbetriebnahmeanleitung Commissioning instructions Warn- und Sicherheitshinweise Warnings and safety Information Während des Betriebs können elektronische Sanftanlauf- In operation electronic soft start modules, depending on module ihrer Schutzart entsprechend spannungsführende... -
Seite 28: Erstes Einschalten
All manuals and user guides at all-guides.com ® - 28 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Erstes Einschalten Setting-up and energizing the drive WARNUNG! WARNING! Arbeiten am Antriebssystem oder Entfernen von Klemmen- Working on any part of the drive system or removing... -
Seite 29: Schrittweise Inbetriebnahme
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 29 - PB-LS2-16-11-07 - 1007-102/03 Schrittweise Inbetriebnahme Step-by-step putting into operation GRUNDEINSTELLUNG VORNEHMEN / SET POTENTIOMETER TO INITIAL SETTING - Netz noch ausgeschaltet - Supply not yet connected... -
Seite 30: Störungen, Fehlersuche
All manuals and user guides at all-guides.com ® - 30 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Störungen, Fehlersuche Trips, Fault finding Tabelle für Fehlersuche Table for fault finding Fehler / Fault Ursache / Possible cause Abhilfe / Cure Phase fehlt / Missing phase - Einspeisung überprüfen / Check supply... -
Seite 31: Reparatur
All manuals and user guides at all-guides.com ® LEKTROMIK KIMO - 31 - PB-LS2-16-11-07 - 1007-102/03 Reparatur Repair Grundsätzlich ist jedes elektronische Gerät durch elektrosta- Generally all electronic equipment is prone to damage tische Entladung gefährdet. Personen sind zu entladen bevor caused by electrostatic discharge. -
Seite 32: Bestelldaten
All manuals and user guides at all-guides.com ® - 32 – KIMO LEKTROMIK PB-LS2-16-11-07 - 1007-102/03 Bestelldaten Ordering information Bezeichnung / Equipment code Elektrische Daten / Electrical data Bestell.-Nr. / Part no. ® LEKTROMIK S2-27 Sanftanlauf und -auslauf mit einstellbarer Spannungsrampe/...
