ONLEVEL INFINITYSLIDE 69 Montageanleitung Seite 3

Legende des Datenblatt
INFINITYSLIDE 69 | MONTAGE
BOH =
Bohrhöhe
TH = Türblatthöhe LB = Lichte Breite
=
LH Lichte Höhe
GH =
Gesamthöhe

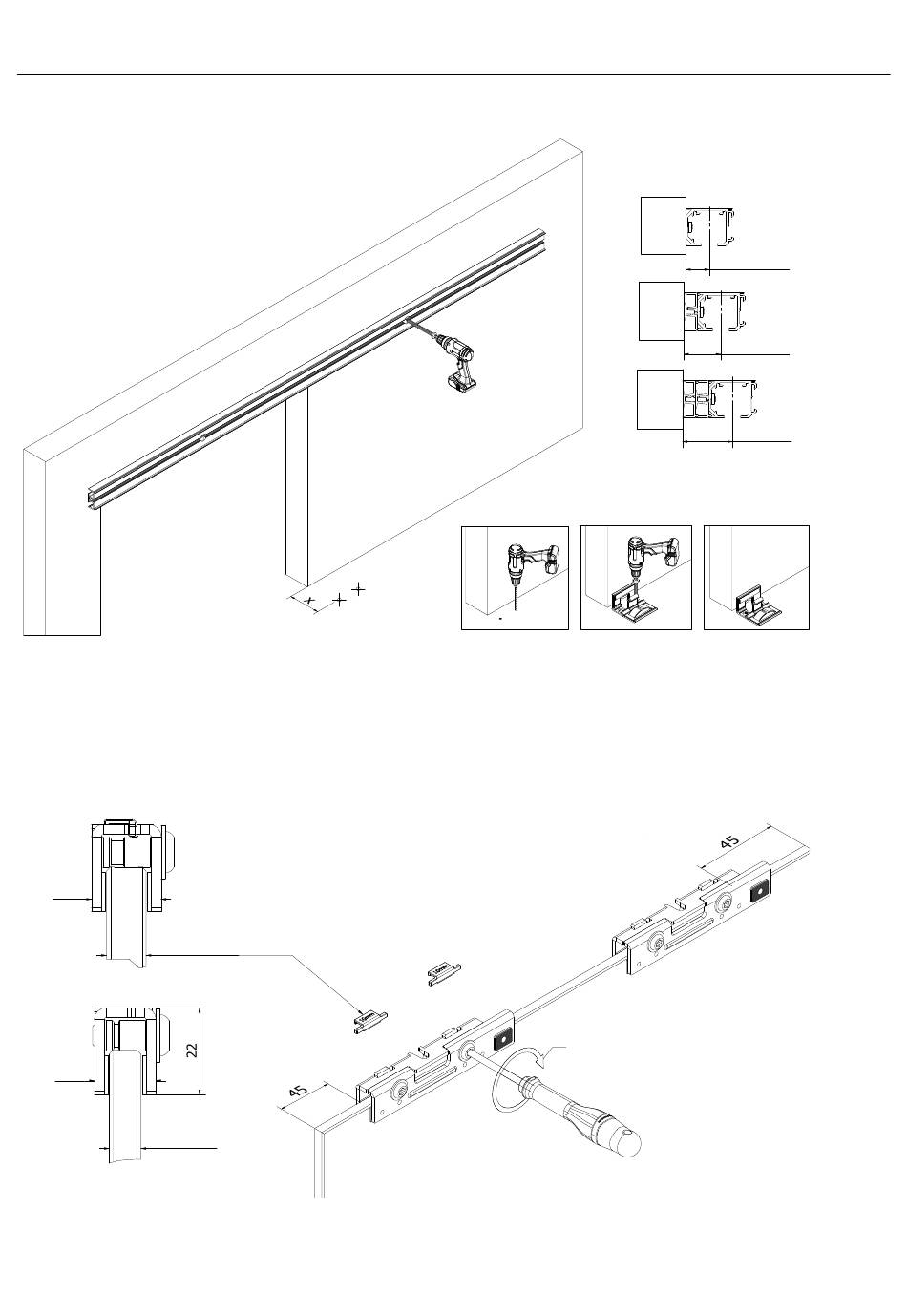

Schritt 1
Befestigung der Wandschiene & Bodenführung
Schritt 2
Befestigung der Klemmbacken an das Glas
SCHRITT 2
Befestigung der Klemmbacken ans Glas
17,6
10|10,76mm
15,6
8|8,76mm
LS =
Schienenlänge
B = Abstand von Glaskannte bis Endkappe
=
TB Türblattbreite
A =
Glasüberstand (>=40mm)
Montageanleitung Infinity Slide
1
2
3
Vorbohren
Befestigen
10 Nm
x = 18
x = 28
x = 38
offen lassen
WWW.ONLEVEL.COM | 3
