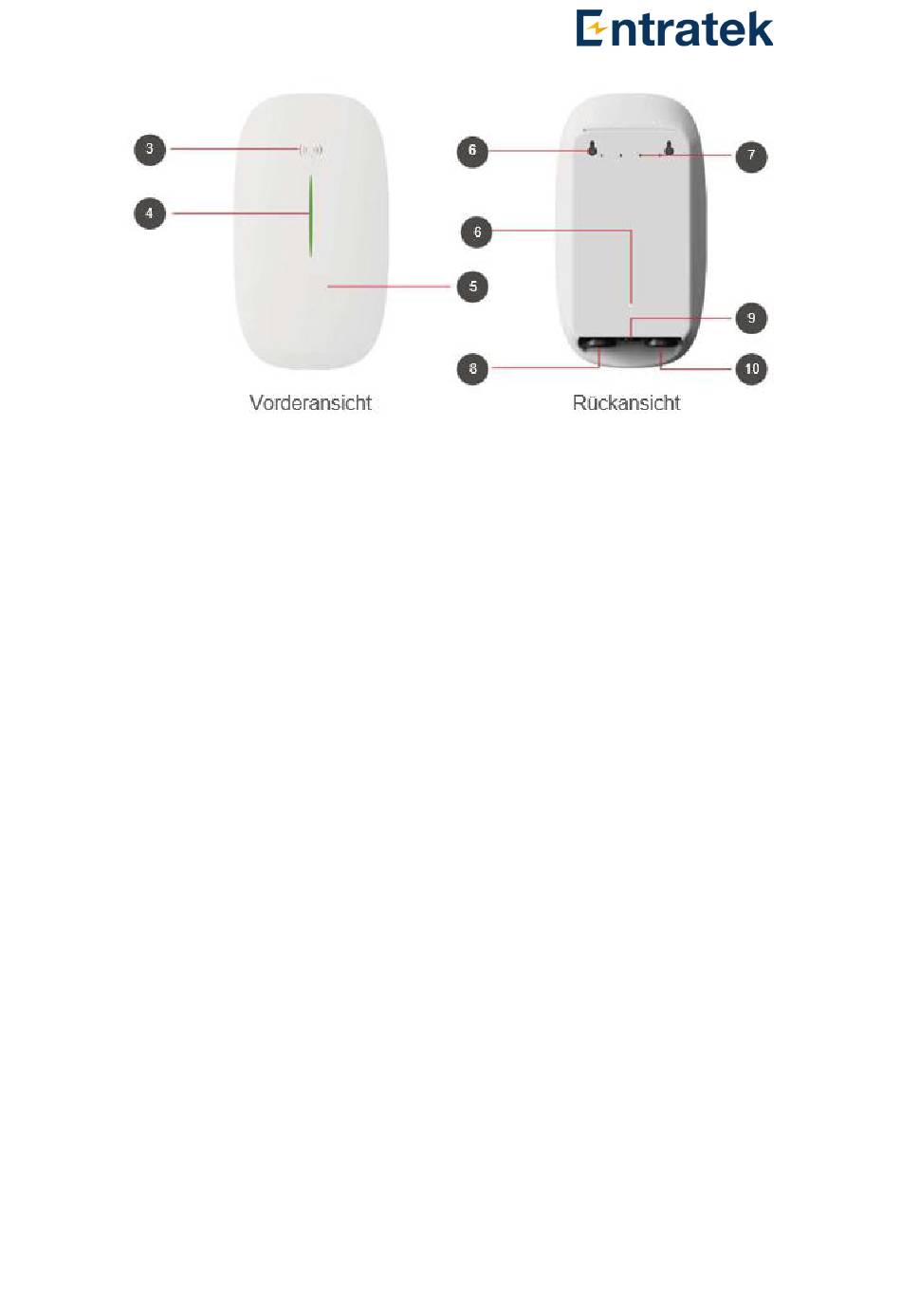

3. RFID-Kartenleser:
Lesebereich für RFID-Karten
4. Anzeigestreifen:
Grünes Licht, gelbes Licht, rotes Licht, weißes Licht
5. Logo
6. Befestigungslöcher:
Zur Befestigung des Ladegerätes an der Wand nach dem Einsetzen Schrauben.
7. Abflusslöcher:
Um zu verhindern, dass Wasser von oben eindringt.
8. Ladekabelanschluss:
Zur Durchführung des Ladekabels
9. Reserviertes Loch:
Für Netzwerkkabel
10. Eingehendes Kabelloch:
Für eingehendes Kabel.
2.2 Einführung
Die dreiphasige AC-Ladestation, die die Funktion wird zum Laden des Elektrofahrzeugs verwendet,
wobei die Funktion durch Scannen der RFID-Karte erfolgt. Mit einer RFID-Karte wird Ladeprozess
gestartet und beendet. Die LED-Anzeige auf der Vorderseite zeigt den Zustand der Ladestation. Mit
der Internetverbindung durch WLAN kann die Ladestation über OCPP 1,6 JSON mit den Backend-
Plattform verbunden werden.
Copyright | Power Dot ECO+ Benutzerhandbuch
11
