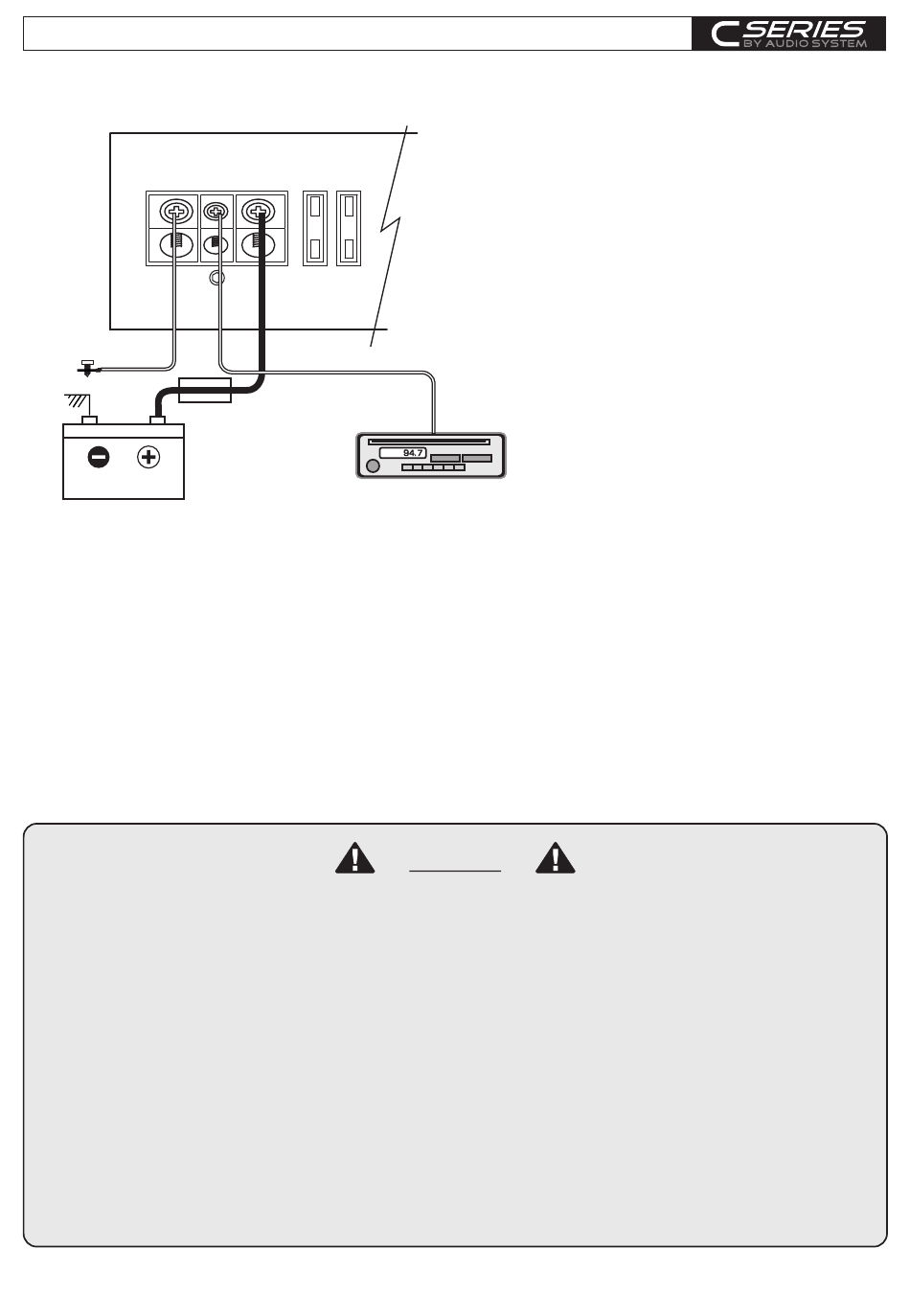

Stromanschlüsse
CO-100.2 / co-65.4
GND
MASSE
Max.30 cm
Sicherung
BATTERIE
3. +12 V Stromanschluss: Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung
direkt an die Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie
maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein qualitativ
hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte (10 - 16 mm ). Diese Sicherung schützt das
Gerät und das Fahrzeug vor möglichen
Kurzschlüssen im Netzkabel.
4. Remote Anschluss: Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung für
Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.
.
REM
+12V
FUSE
Remote Anschluss
Steuergerät (Radio)
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die Stromversorgung
des Fahrzeuges ab. Dies geschieht am Besten,
indem das Massekabel von der Batterie entfernt
wird.
2. Masseanschluss
Verbinden Sie den GND (Ground) Anschluss der
Endstufe mit der Fahrzeugkarosserie. Halten Sie
dieses Kabel so kurz wie möglich
(Ideal bis 50 cm) und verwenden Sie einen
ausreichenden Querschnitt (10 - 16 mm ).
Stellen Sie sicher, dass die Verbindung mit der
Karosserie farb-, schmutz- und staubfrei ist.
Achtung
3
2
2
