Montage
3.4.7

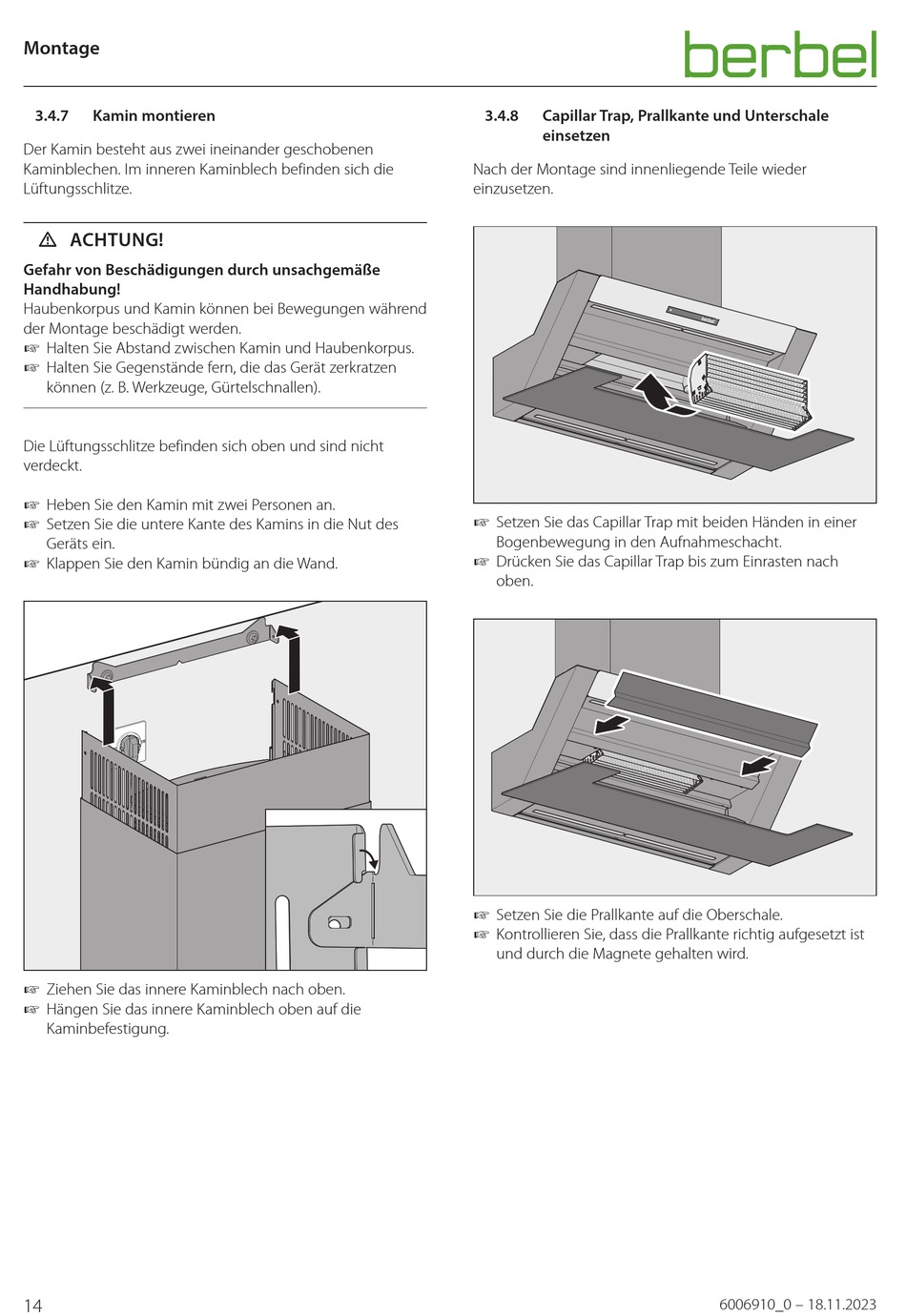

Kamin montieren

Der Kamin besteht aus zwei ineinander geschobenen
Kaminblechen. Im inneren Kaminblech befinden sich die
Lüftungsschlitze.
. ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäße
Handhabung!
Haubenkorpus und Kamin können bei Bewegungen während
der Montage beschädigt werden.
1 Halten Sie Abstand zwischen Kamin und Haubenkorpus.
1 Halten Sie Gegenstände fern, die das Gerät zerkratzen
können (z. B. Werkzeuge, Gürtelschnallen).
Die Lüftungsschlitze befinden sich oben und sind nicht
verdeckt.
1 Heben Sie den Kamin mit zwei Personen an.
1 Setzen Sie die untere Kante des Kamins in die Nut des
Geräts ein.
1 Klappen Sie den Kamin bündig an die Wand.
1 Ziehen Sie das innere Kaminblech nach oben.
1 Hängen Sie das innere Kaminblech oben auf die
Kaminbefestigung.
14
3.4.8 Capillar Trap, Prallkante und Unterschale
einsetzen
Nach der Montage sind innenliegende Teile wieder
einzusetzen.
1 Setzen Sie das Capillar Trap mit beiden Händen in einer
Bogenbewegung in den Aufnahmeschacht.
1 Drücken Sie das Capillar Trap bis zum Einrasten nach
oben.
1 Setzen Sie die Prallkante auf die Oberschale.
1 Kontrollieren Sie, dass die Prallkante richtig aufgesetzt ist
und durch die Magnete gehalten wird.
6006910_0 – 18.11.2023
