Kombigerät

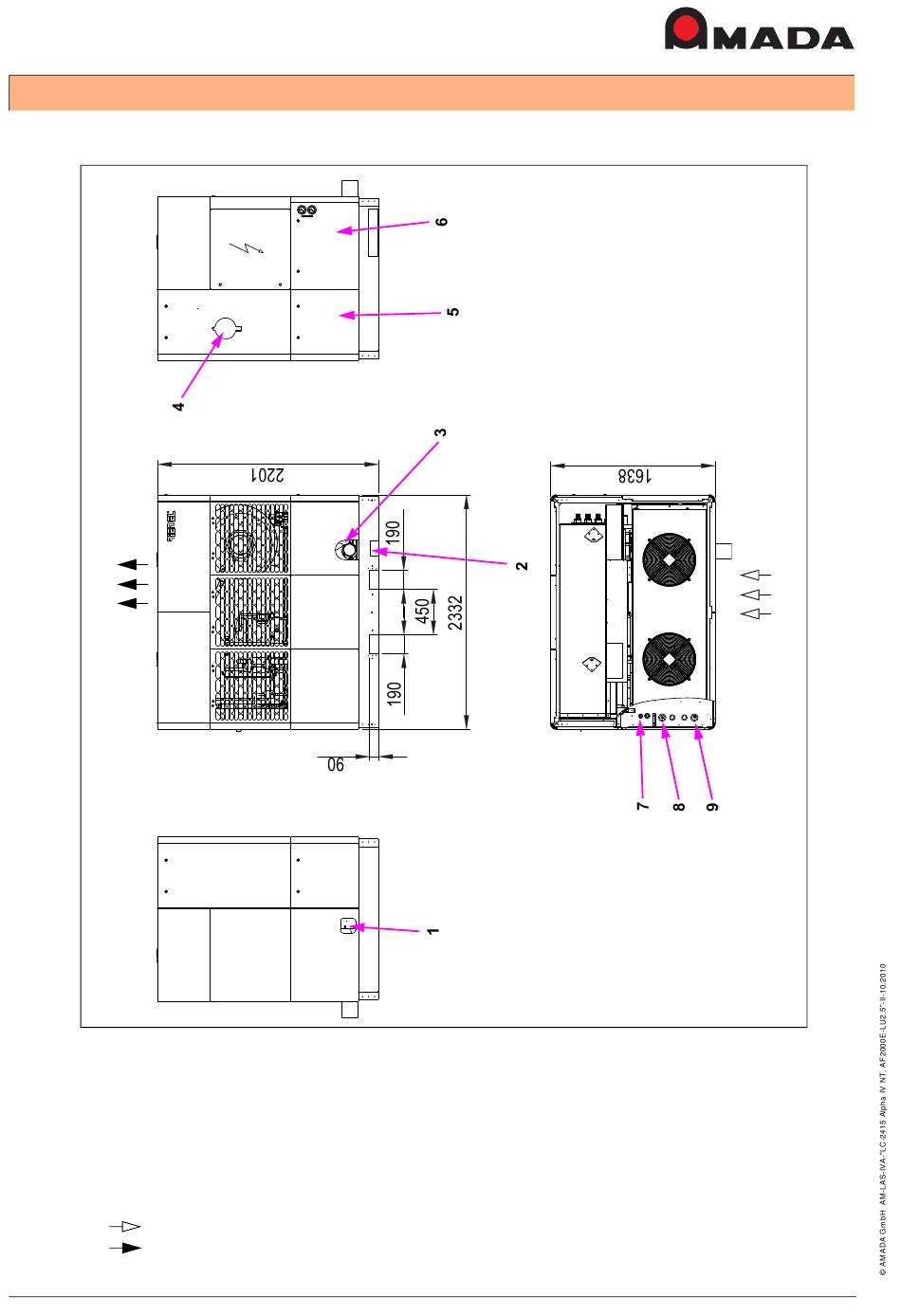

Abb. 4-3
Kombigerät (Alle Angaben in mm)
1
Kabeldurchgang Transformatorkabel
2
Zugang Druckluftanschluss
3
Rohgaseintritt (4,3 m Spiralschlauch im Gerät vormontiert)
4
Zugang Feuerlöscheinrichtung des Entstaubers
5
Zugang Staubbehälter
6
Zugang Wasseranschlüsse
7
Elektrische Anschlüsse
8
Wassereintritt Kühlkreis Laserresonator 1" (10 m Wasserschlauch im Lieferumfang enthalten)
9
Wasseraustritt Kühlkreis Laserresonator 1" (10 m Wasserschlauch im Lieferumfang enthalten)
Lufteintritt
Luftaustritt
10
LC-2415 Alpha IV NT, AF2000E-LU2.5
®
