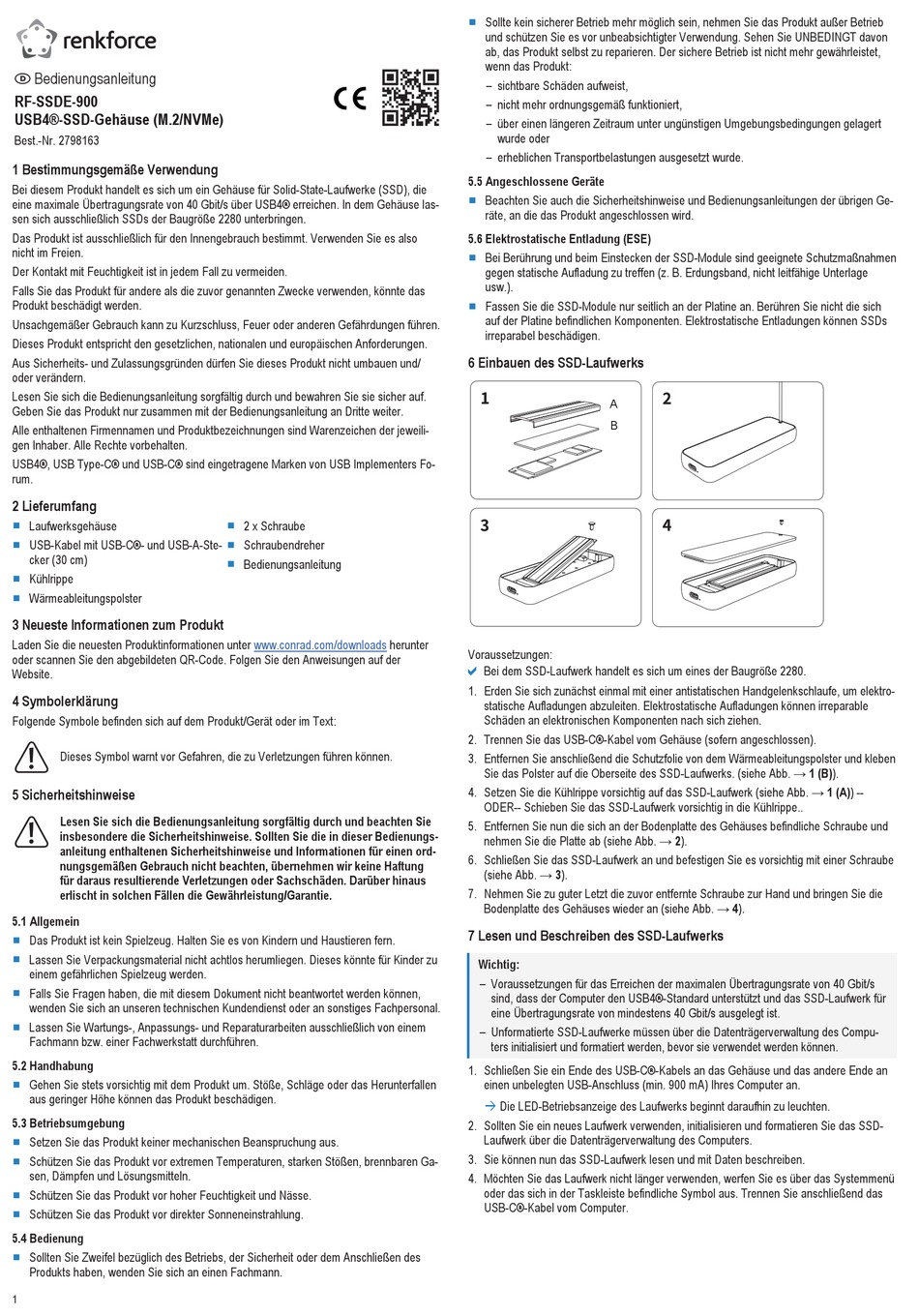

Bedienungsanleitung
RF-SSDE-900
USB4®-SSD-Gehäuse (M.2/NVMe)
Best.-Nr. 2798163
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Gehäuse für Solid-State-Laufwerke (SSD), die
eine maximale Übertragungsrate von 40 Gbit/s über USB4® erreichen. In dem Gehäuse las-
sen sich ausschließlich SSDs der Baugröße 2280 unterbringen.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also
nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Fo-
rum.
2 Lieferumfang
■
Laufwerksgehäuse
■
USB-Kabel mit USB-C®- und USB-A-Ste-
cker (30 cm)
■
Kühlrippe
■
Wärmeableitungspolster
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
1
■
2 x Schraube
■
Schraubendreher
■
Bedienungsanleitung
www.conrad.com/downloads
herunter
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Angeschlossene Geräte
■
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-
räte, an die das Produkt angeschlossen wird.
5.6 Elektrostatische Entladung (ESE)
■
Bei Berührung und beim Einstecken der SSD-Module sind geeignete Schutzmaßnahmen
gegen statische Aufladung zu treffen (z. B. Erdungsband, nicht leitfähige Unterlage
usw.).
■
Fassen Sie die SSD-Module nur seitlich an der Platine an. Berühren Sie nicht die sich
auf der Platine befindlichen Komponenten. Elektrostatische Entladungen können SSDs
irreparabel beschädigen.
6 Einbauen des SSD-Laufwerks
A
B
Voraussetzungen:
a
Bei dem SSD-Laufwerk handelt es sich um eines der Baugröße 2280.
1. Erden Sie sich zunächst einmal mit einer antistatischen Handgelenkschlaufe, um elektro-
statische Aufladungen abzuleiten. Elektrostatische Aufladungen können irreparable
Schäden an elektronischen Komponenten nach sich ziehen.
2. Trennen Sie das USB-C®-Kabel vom Gehäuse (sofern angeschlossen).
3. Entfernen Sie anschließend die Schutzfolie von dem Wärmeableitungspolster und kleben
Sie das Polster auf die Oberseite des SSD-Laufwerks. (siehe Abb. → 1 (B)).
4. Setzen Sie die Kühlrippe vorsichtig auf das SSD-Laufwerk (siehe Abb. → 1 (A)) --
ODER-- Schieben Sie das SSD-Laufwerk vorsichtig in die Kühlrippe..
5. Entfernen Sie nun die sich an der Bodenplatte des Gehäuses befindliche Schraube und
nehmen Sie die Platte ab (siehe Abb. → 2).
6. Schließen Sie das SSD-Laufwerk an und befestigen Sie es vorsichtig mit einer Schraube
(siehe Abb. → 3).
7. Nehmen Sie zu guter Letzt die zuvor entfernte Schraube zur Hand und bringen Sie die
Bodenplatte des Gehäuses wieder an (siehe Abb. → 4).
7 Lesen und Beschreiben des SSD-Laufwerks
Wichtig:
– Voraussetzungen für das Erreichen der maximalen Übertragungsrate von 40 Gbit/s
sind, dass der Computer den USB4®-Standard unterstützt und das SSD-Laufwerk für
eine Übertragungsrate von mindestens 40 Gbit/s ausgelegt ist.
– Unformatierte SSD-Laufwerke müssen über die Datenträgerverwaltung des Compu-
ters initialisiert und formatiert werden, bevor sie verwendet werden können.
1. Schließen Sie ein Ende des USB-C®-Kabels an das Gehäuse und das andere Ende an
einen unbelegten USB-Anschluss (min. 900 mA) Ihres Computer an.
à
Die LED-Betriebsanzeige des Laufwerks beginnt daraufhin zu leuchten.
2. Sollten Sie ein neues Laufwerk verwenden, initialisieren und formatieren Sie das SSD-
Laufwerk über die Datenträgerverwaltung des Computers.
3. Sie können nun das SSD-Laufwerk lesen und mit Daten beschreiben.
4. Möchten Sie das Laufwerk nicht länger verwenden, werfen Sie es über das Systemmenü
oder das sich in der Taskleiste befindliche Symbol aus. Trennen Sie anschließend das
USB-C®-Kabel vom Computer.
